专利号: 2022104039683
申请人: 浙江工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

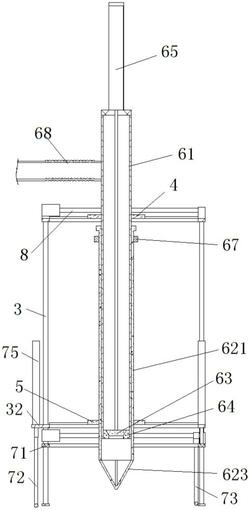

1.一种陶坛灌酒装置,包括机架(1)、分布于机架(1)上部的若干灌酒机构(2)、用于输送陶坛(91)至若干灌酒机构(2)的输送线(9),其特征在于:所述灌酒机构(2)包括支架(3)、设于支架(3)上的可左右移动的伸缩管(6),所述伸缩管(6)包括上管(61)和套设在上管(61)外壁的可升降下管(62),所述灌酒机构(2)还包括上下间隔设置的上移件(4)与下移件(5),所述上移件(4)、下移件(5)分别左右滑动安装在支架(3)上,所述上管(61)固定穿过上移件(4),所述下管(62)活动穿过下移件(5),所述上移件(4)运动带动伸缩管(6)、下移件(5)一并同方向运动,所述伸缩管(6)一侧设有固定穿过上移件(4)的拉伸气缸(66),所述拉伸气缸(66)轴端与下管(62)连接;

所述上管(61)内设有用于隔断或连通上管(61)内腔的可升降阀体(63),所述灌酒机构(2)还包括定位组件(7),所述定位组件(7)包括装于支架(3)上的可升降移板(71)、设于支架(3)一侧的可升降第一定位件(72)、设于移板(71)上的可左右移动的第二定位件(73),所述第一定位件(72)与第二定位件(73)底端齐平,初始时所述第一定位件(72)和第二定位件(73)的竖直对称面M与伸缩管(6)的中心轴L重合,所述第二定位件(73)与伸缩管(6)同时运动及停止设置,且第二定位件(73)横向或水平方向的运动速率为伸缩管(6)横向或水平方向运动速率的两倍。

2.如权利要求1所述一种陶坛灌酒装置,其特征在于:所述阀体(63)呈倒圆锥台结构,所述阀体(63)与上管(61)内壁间隔设置,所述上管(61)下端为开口设置,所述上管(61)下端内壁设有环形阀座(64),所述阀体(63)下降至与阀座(64)密封嵌合。

3.如权利要求1所述一种陶坛灌酒装置,其特征在于:所述下管(62)包括上下连接的中空管体(621)和灌酒头部(622),所述灌酒头部(622)呈镂空倒锥形结构,所述灌酒头部(622)包括若干向下并向内倾斜的连杆(623),若干所述连杆(623)下端汇聚连接至一点,若干所述连杆(623)上端分别连接至中空管体(621)底面。

4.如权利要求1所述一种陶坛灌酒装置,其特征在于:所述上移件(4)、第二定位件(73)各自通过丝杆结构(8)驱动运动,所述丝杆结构(8)包括电机(81),控制第二定位件(73)的所述电机(81)转速为控制上移件(4)运动的电机(81)转速的两倍。

5.如权利要求1所述一种陶坛灌酒装置,其特征在于:所述移板(71)呈方框形,移板(71)的前后两侧设有滑槽(74),所述第二定位件(73)纵向截面呈U形,第二定位件(73)两上部滑动穿过滑槽(74)。

6.如权利要求1所述一种陶坛灌酒装置,其特征在于:所述支架(3)包括用于滑动安装下移件(5)的框形安装板(32),所述安装板(32)一侧设有A气缸(75),所述第一定位件(72)纵向截面呈U形,所述第一定位件(72)一端与A气缸(75)轴端相连,第一定位件(72)另一端活动穿过安装板(32)。

7.如权利要求1所述一种陶坛灌酒装置,其特征在于:所述上管(61)上连接有输送酒管(68)。
