专利号: 2022104093457
申请人: 山东强瑞建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

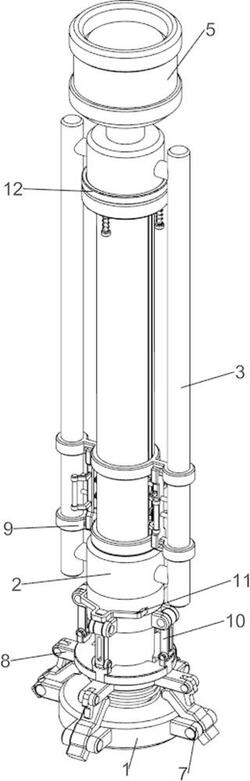

1.一种建筑工地易拆卸的支撑顶柱,包括有第一支撑架(1)、第一支撑块(2)、活动架(3)、丝杆(4)、第一活动块(5)和第一弹簧(6),第一支撑架(1)的材质为铁,第一支撑架(1)内部上侧螺纹式设有丝杆(4),丝杆(4)顶部设有用于支撑建筑楼板的活动架(3),活动架(3)下部设有第一支撑块(2),第一支撑块(2)内侧与第一支撑架(1)接触,活动架(3)上侧滑动式设有第一活动块(5),活动架(3)上侧与第一活动块(5)之间设有第一弹簧(6),其特征是,还包括有支撑机构(7)和卡位机构(8),第一支撑架(1)下部设有用于对该建筑工地易拆卸的支撑顶柱进行支撑的支撑机构(7),第一支撑架(1)下侧设有用于卡位作用的卡位机构(8)。

2.如权利要求1所述的一种建筑工地易拆卸的支撑顶柱,其特征是,支撑机构(7)包括有支撑柱(71)、第一转轴(72)、第一活动杆(73)和第一扭簧(74),第一支撑架(1)下部外侧间隔设有四组支撑柱(71),每组支撑柱(71)的数量为二,每组支撑柱(71)之间均转动式设有第一转轴(72),第一转轴(72)上均设有第一活动杆(73),支撑柱(71)内侧与同侧的第一活动杆(73)下部之间均设有第一扭簧(74),第一扭簧(74)的数量为八,第一扭簧(74)均绕在同侧的第一转轴(72)上。

3.如权利要求2所述的一种建筑工地易拆卸的支撑顶柱,其特征是,卡位机构(8)包括有第二支撑块(81)、第二转轴(82)、第二活动块(83)和第二弹簧(84),第一支撑架(1)下侧滑动式设有第二支撑块(81),第二支撑块(81)与第一活动杆(73)接触,第二支撑块(81)外侧间隔转动式设有四个第二转轴(82),第二转轴(82)上均设有第二活动块(83),第二活动块(83)下部均与同侧的第一活动杆(73)接触,第二支撑块(81)底部与第一支撑架(1)下侧之间设有第二弹簧(84)。

4.如权利要求3所述的一种建筑工地易拆卸的支撑顶柱,其特征是,还包括有用于对丝杆(4)进行卡住的固定机构(9),固定机构(9)包括有第二支撑架(91)、第二活动杆(92)、限位柱(93)、把手(94)和第三弹簧(95),活动架(3)下部设有两个第二支撑架(91),第二支撑架(91)中部均与第一支撑架(1)接触,第二支撑架(91)内侧之间的左右两侧均滑动式设有第二活动杆(92),第二活动杆(92)均与第一支撑架(1)接触,第二活动杆(92)中部均滑动式设有两个限位柱(93),限位柱(93)外侧均与活动架(3)连接,第二活动杆(92)前后两侧的中部均设有把手(94),第二活动杆(92)内侧的上下两侧均与同侧的限位柱(93)之间设有第三弹簧(95)。

5.如权利要求4所述的一种建筑工地易拆卸的支撑顶柱,其特征是,还包括有用于对第一支撑块(2)进行缓冲的缓冲机构(10),缓冲机构(10)包括有第三支撑块(101)、第三转轴(102)、第三活动杆(103)、第二扭簧(104)、第四转轴(105)、第三活动块(106)、第四活动杆(107)、支撑板(108)、活动扣(109)、第四弹簧(1010)和磁铁(1011),第一支撑块(2)外侧下部间隔设有四组第三支撑块(101),每组第三支撑块(101)的数量为二,每组第三支撑块(101)上均转动式设有第三转轴(102),第三转轴(102)上均设有第三活动杆(103),第三活动杆(103)转动时会与第一支撑架(1)接触,第三支撑块(101)内侧与同侧的第三活动杆(103)上部之间均设有第二扭簧(104),第二扭簧(104)的数量为八,第二扭簧(104)均绕在同侧的第三转轴(102)上,第三活动杆(103)下部均转动式设有第四转轴(105),第四转轴(105)上均设有第三活动块(106),第三活动块(106)的材质为铁,前侧和后侧的第三活动杆(103)顶部均设有第四活动杆(107),第四活动杆(107)的数量为二,第三活动块(106)下部之间滑动式设有支撑板(108),支撑板(108)内部间隔滑动式设有四组活动扣(109),每组活动扣(109)均卡住同侧的第三活动块(106),活动扣(109)外侧与支撑板(108)之间均设有第四弹簧(1010),支撑板(108)内侧间隔设有四个磁铁(1011),磁铁(1011)均与第一支撑架(1)接触。

6.如权利要求5所述的一种建筑工地易拆卸的支撑顶柱,其特征是,还包括有用于增大与第一支撑架(1)之间的摩擦力的摩擦机构(11),摩擦机构(11)包括有第五活动杆(111)、第一橡胶块(112)、第一限位杆(113)、第五弹簧(114)、第六活动杆(115)、第二橡胶块(116)、第二限位杆(117)和第六弹簧(118),第一支撑块(2)前侧下部滑动式设有第五活动杆(111),第五活动杆(111)与前侧的第四活动杆(107)接触,第一支撑块(2)后侧下部滑动式设有第六活动杆(115),第六活动杆(115)与后侧的第四活动杆(107)接触,第一支撑块(2)内部下侧后部滑动式设有第一橡胶块(112),第一橡胶块(112)位于第五活动杆(111)的后方,第一支撑块(2)内部下侧前部滑动式设有第二橡胶块(116),第二橡胶块(116)位于第六活动杆(115)的前方,第一橡胶块(112)前侧的左右两侧均滑动式设有第一限位杆(113),第一限位杆(113)前侧均与第五活动杆(111)连接,第二橡胶块(116)后侧的左右两侧均滑动式设有第二限位杆(117),第二限位杆(117)后侧均与第六活动杆(115)连接,第五活动杆(111)后侧的左右两侧与第一橡胶块(112)之间均设有第五弹簧(114),第五弹簧(114)均绕在同侧的第一限位杆(113)上,第六活动杆(115)前侧的左右两侧与第二橡胶块(116)之间均设有第六弹簧(118),第六弹簧(118)均绕在同侧的第二限位杆(117)上。

7.如权利要求6所述的一种建筑工地易拆卸的支撑顶柱,其特征是,还包括有用于对活动架(3)进行减震的减震机构(12),减震机构(12)包括有第四活动块(121)、支撑杆(122)和第七弹簧(123),第一支撑架(1)上部间隔滑动式设有四个支撑杆(122),支撑杆(122)顶部之间设有第四活动块(121),第四活动块(121)顶部与活动架(3)接触,支撑杆(122)下侧与第一支撑架(1)上部之间均设有第七弹簧(123)。

8.如权利要求4所述的一种建筑工地易拆卸的支撑顶柱,其特征是,把手(94)上均套有橡胶皮套。
