专利号: 2022104120986
申请人: 鸿能(山东)能源集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

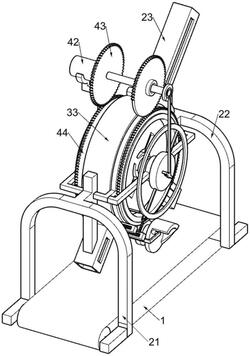

1.一种新能源电池生产用电池正负极校正装置,其特征在于:包括有输送装置(1)、弧形支撑短架(21)、弧形支撑长架(22)、弧形下料架(23)、弧形出料架(24)、间歇转动组件(3)、持续转动组件(4)、检测组件(5)、开合组件(6)、卡杆传动组件(7)和限位组件(8),弧形支撑短架(21)和弧形支撑长架(22)之间设有输送装置(1),弧形支撑短架(21)位于弧形支撑长架(22)左方,弧形支撑长架(22)顶部固接有弧形下料架(23),弧形支撑短架(21)和弧形支撑长架(22)之间共同固接有弧形出料架(24),弧形出料架(24)位于弧形下料架(23)下方,弧形支撑短架(21)和弧形支撑长架(22)之间共同设有间歇转动组件(3),间歇转动组件(3)上设有持续转动组件(4),弧形出料架(24)上设有检测组件(5),间歇转动组件(3)上设有开合组件(6)且与检测组件(5)连接,间歇转动组件(3)上设有卡杆传动组件(7),间歇转动组件(3)上设有限位组件(8)且与检测组件(5)连接;

间歇转动组件(3)包括有异型开槽支撑架(31)、圆头支撑架(32)、圆形滑料槽(33)、大缺齿轮(34)、第一扭力弹簧(35)和开槽固定环(36),弧形支撑短架(21)和弧形支撑长架(22)之间共同固接异型开槽支撑架(31),异型开槽支撑架(31)前部固接有圆头支撑架(32),圆头支撑架(32)上转动式连接有圆形滑料槽(33),圆形滑料槽(33)上开有空心槽,圆形滑料槽(33)与异型开槽支撑架(31)转动式连接,圆形滑料槽(33)与弧形下料架(23)接触且相通,同时圆形滑料槽(33)与弧形出料架(24)接触,圆形滑料槽(33)与弧形出料架(24)左方的出口相通,圆形滑料槽(33)前部固接有开槽固定环(36),开槽固定环(36)上滑动式连接有大缺齿轮(34),圆形滑料槽(33)与圆头支撑架(32)之间连接有第一扭力弹簧(35);

持续转动组件(4)包括有开槽轴(40)、弧形电机架(41)、驱动电机(42)、旋转小齿轮(43)和旋转大齿轮(44),异型开槽支撑架(31)顶部后侧固接有弧形电机架(41),弧形电机架(41)顶部固定安装有驱动电机(42),驱动电机(42)输出轴上固接有开槽轴(40),开槽轴(40)上固接有旋转小齿轮(43),异型开槽支撑架(31)上转动式连接有旋转大齿轮(44),旋转大齿轮(44)与旋转小齿轮(43)啮合,且旋转大齿轮(44)位于旋转小齿轮(43)下方;

检测组件(5)包括有矩形滑轨架(51)、滑动圆头挡板(52)、第一复位弹簧(53)、下压滑轨架(54)、第二复位弹簧(55)和Y型滑动架(56),弧形出料架(24)前部固接有两个矩形滑轨架(51),矩形滑轨架(51)之间共同滑动式连接有滑动圆头挡板(52),滑动圆头挡板(52)与矩形滑轨架(51)之间连接有第一复位弹簧(53),滑动圆头挡板(52)上滑动式连接有下压滑轨架(54),下压滑轨架(54)与滑动圆头挡板(52)之间连接有第二复位弹簧(55),下压滑轨架(54)上滑动式连接有Y型滑动架(56);

开合组件(6)包括有转动轴(61)、转动齿轮(62)、球头拨杆(63)和槽轮(64),异型开槽支撑架(31)下部转动式连接有转动轴(61),转动轴(61)后端固接有转动齿轮(62),转动齿轮(62)位于旋转大齿轮(44)下方,旋转大齿轮(44)与转动齿轮(62)啮合,滑动圆头挡板(52)上固接有球头拨杆(63),转动轴(61)前端固接有槽轮(64),槽轮(64)与异型开槽支撑架(31)转动式连接,且槽轮(64)会与球头拨杆(63)接触;

卡杆传动组件(7)包括有小缺齿轮(71)、卡接杆(72)和第一归位弹簧(73),异型开槽支撑架(31)顶部转动式连接有小缺齿轮(71),小缺齿轮(71)内侧滑动式连接有六根卡接杆(72),卡接杆(72)卡到开槽轴(40)的卡槽上,卡接杆(72)与小缺齿轮(71)之间连接有第一归位弹簧(73),小缺齿轮(71)和大缺齿轮(34)啮合;

限位组件(8)包括有环形下压架(81)、第二归位弹簧(82)、L型限位杆(83)、卡位架(84)和螺旋弹簧(85),圆头支撑架(32)上滑动式连接有环形下压架(81),环形下压架(81)与Y型滑动架(56)卡接,环形下压架(81)与圆头支撑架(32)之间连接有四根第二归位弹簧(82),环形下压架(81)上固接有L型限位杆(83),L型限位杆(83)卡到开槽固定环(36)的卡槽上,圆头支撑架(32)前部滑动式连接有卡位架(84),卡位架(84)与圆头支撑架(32)之间连接有螺旋弹簧(85)。

2.如权利要求1所述的一种新能源电池生产用电池正负极校正装置,其特征在于:还包括有增压组件(9),增压组件(9)设于间歇转动组件(3)上,增压组件(9)包括有矩形开孔架(91)、下压顶杆(92)、回位弹簧(93)、摆动板(94)、第二扭力弹簧(95)和限位条(96),圆形滑料槽(33)后部固接有矩形开孔架(91),矩形开孔架(91)上滑动式连接有下压顶杆(92),下压顶杆(92)与矩形开孔架(91)之间连接有回位弹簧(93),下压顶杆(92)上转动式连接有摆动板(94),摆动板(94)与下压顶杆(92)之间连接有两根第二扭力弹簧(95),下压顶杆(92)上固接有限位条(96),限位条(96)与摆动板(94)接触。

3.如权利要求2所述的一种新能源电池生产用电池正负极校正装置,其特征在于:还包括有复位盘(10),开槽轴(40)前部固接有复位盘(10),复位盘(10)前部与卡位架(84)顶部接触。
