专利号: 2022104216866
申请人: 胜利油田胜利石油仪表厂
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

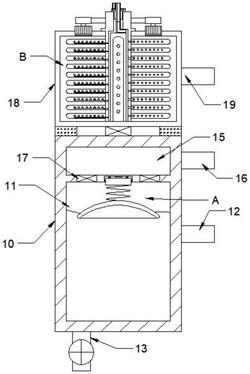

1.一种油气井气液分离及过滤干燥装置,包括分离壳体,其特征在于:所述分离壳体内设有分离腔,所述分离腔连通设有进液管、出液管,所述分离腔上侧设有过渡腔,所述过渡腔和所述分离腔之间连通,所述分离壳体上侧设有干燥壳体,所述干燥壳体内设有干燥腔,所述干燥腔内设有冷凝盘,所述冷凝盘上下阵列分布,相邻所述冷凝盘之间形成冷凝间隙,所述冷凝盘中心设有转轴,所述转轴相对所述干燥腔上下壁体转动连接,所述转轴中间设有气体腔,所述气体腔的壁体与外界连通设有排气口,所述排气口分布在所述冷凝间隙内,所述气体腔与所述过渡腔连通,所述干燥腔连通设有干燥管;

所述分离腔上侧壁体设有滑槽,所述滑槽上下滑动设有滑块,所述滑块下处设有弹簧,所述弹簧下侧设有浮动体,所述浮动体设有开口向下浮动槽,所述滑块与所述滑槽的壁体之间设有距离检测器,所述滑块与所述滑槽的壁体之间设有复位弹簧。

2.根据权利要求1所述的一种油气井气液分离及过滤干燥装置,其特征在于:所述冷凝盘的盘面均匀分布有摩擦凸起,所述摩擦凸起的尖端设有凝结核。

3.根据权利要求1所述的一种油气井气液分离及过滤干燥装置,其特征在于:所述过渡腔和所述分离腔之间连通设有连通开关,所述过渡腔与外界连通设有热管,所述热管的一端设有热气泵。

4.根据权利要求1所述的一种油气井气液分离及过滤干燥装置,其特征在于:所述干燥壳体上侧设有电机,所述电机的轴设有第一齿轮,所述第一齿轮啮合设有第二齿轮,所述第二齿轮的轴心与所述转轴的轴心连接。
