专利号: 2022104249130
申请人: 李水银
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

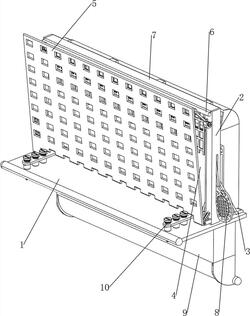

1.一种建筑安全三角状防护栏杆,包括有底板(1)、空心框(2)、支撑板(3)和透明板(4),底板(1)上侧设置有空心框(2),空心框(2)后部左右两侧均设置有支撑板(3),空心框(2)左右两侧内壁之间设置有透明板(4),其特征在于:还包括有缓冲机构(5)和升高机构(6),空心框(2)前侧设置有缓冲机构(5),空心框(2)前侧设置有升高机构(6);缓冲机构(5)包括有长连接座(51)、斜支板(52)、空心网(53)、短连接座(54)、转动斜板(55)、限位弧形板(56)、第一连接轴(57)和第一扭力弹簧(58),空心框(2)前侧下部左右两侧均设置有长连接座(51),长连接座(51)上侧与空心框(2)前侧之间均设置有斜支板(52),两个长连接座(51)之间转动式设置有空心网(53),空心框(2)前侧上部左右两侧均设置有两个短连接座(54),相邻两个短连接座(54)之间转动式设置有第一连接轴(57),第一连接轴(57)上均设置有转动斜板(55),转动斜板(55)前侧均与空心网(53)接触,空心框(2)前侧上部左右两侧均设置有限位弧形板(56),转动斜板(55)左右两侧与短连接座(54)内侧之间均设置有第一扭力弹簧(58);升高机构(6)包括有连接圆杆(61)、接触细杆(62)、探出角(63)、连接网(64)、限位架(65)、第一复位弹簧(66)和滑动板(67),空心框(2)前侧上部左右两侧均滑动式设置有探出角(63),两个探出角(63)之间设置有连接圆杆(61),连接圆杆(61)左右两侧均设置有接触细杆(62),接触细杆(62)与转动斜板(55)滑动式连接,连接圆杆(61)下侧设置有连接网(64),空心框(2)前侧内壁左右两侧均设置有限位架(65),限位架(65)上均滑动式设置有滑动板(67),滑动板(67)上侧均与探出角(63)下侧连接,滑动板(67)下侧与限位架(65)上侧之间均设置有第一复位弹簧(66)。

2.按照权利要求1所述的一种建筑安全三角状防护栏杆,其特征在于:还包括有打开机构(7),打开机构(7)包括有初级圆头板(71)、连接角板(72)、第二连接轴(73)、辅助板(74)和第二扭力弹簧(75),空心框(2)后侧上部设置有四组辅助板(74),每组为两个辅助板(74),每组辅助板(74)之间均设置有第二连接轴(73),第二连接轴(73)上均转动式设置有连接角板(72),连接角板(72)之间设置有初级圆头板(71),连接角板(72)左右两侧与第二连接轴(73)内侧之间均设置有第二扭力弹簧(75)。

3.按照权利要求2所述的一种建筑安全三角状防护栏杆,其特征在于:还包括有警示机构(8),警示机构(8)包括有旋转孔板(81)、闪光板(82)、连接方杆(83)、三角圆头板(84)、固定杆(85)和限位板(86),空心框(2)后侧内壁左右两侧均设置有固定杆(85),固定赶上均转动式设置有旋转孔板(81),旋转孔板(81)下部均设置有闪光板(82),滑动板(67)下部内侧均设置有连接方杆(83),限位架(65)下部内侧均设置有限位板(86),限位板(86)与连接方杆(83)滑动式连接,连接方杆(83)下侧均设置有三角圆头板(84)。

4.按照权利要求3所述的一种建筑安全三角状防护栏杆,其特征在于:还包括有收集机构(9),收集机构(9)包括有下连接框(91)、滑道角板(92)、弧形滑板(93)、立尾板(94)和上遮板(95),底板(1)下侧后部设置有下连接框(91),下连接框(91)下两侧设置有滑道角板(92),滑道角板(92)下侧转动式设置有弧形滑板(93),底板(1)上侧后部设置有立尾板(94),立尾板(94)上侧设置有上遮板(95)。

5.按照权利要求4所述的一种建筑安全三角状防护栏杆,其特征在于:还包括有顶住机构(10),顶住机构(10)包括有长固定板(101)、固定斜板(102)、长螺纹钉(103)、第二复位弹簧(104)、下限位框(105)和短螺纹钉(106),空心框(2)左右两侧内壁均设置有固定斜板(102),固定斜板(102)上均设置有长固定板(101),长固定板(101)上均螺纹式设置有三个长螺纹钉(103),长固定板(101)下侧均设置有下限位框(105),下限位框(105)与长固定板(101)连接处螺纹式设置有三个短螺纹钉(106),长螺纹钉(103)上侧与长固定板(101)上侧之间均设置有第二复位弹簧(104)。

6.按照权利要求1所述的一种建筑安全三角状防护栏杆,其特征在于:底板(1)后部开有槽。
