1.一种C/C‑Cu‑Ni受电弓滑板复合材料表面石墨化改性方法，其特征在于，将C/C‑Cu‑Ni受电弓滑板复合材料与稳压稳流电源正极/负极连接，将电极与稳压稳流电源负极/正极连接，使电极与C/C‑Cu‑Ni受电弓滑板复合材料接触形成一个闭合回路，C/C‑Cu‑Ni受电弓滑板复合材料产生电弧放电，断开电极与C/C‑Cu‑Ni受电弓滑板复合材料，得到表面石墨化改性C/C‑Cu‑Ni受电弓滑板复合材料；所述表面石墨化改性C/C‑Cu‑Ni受电弓滑板复合材料2

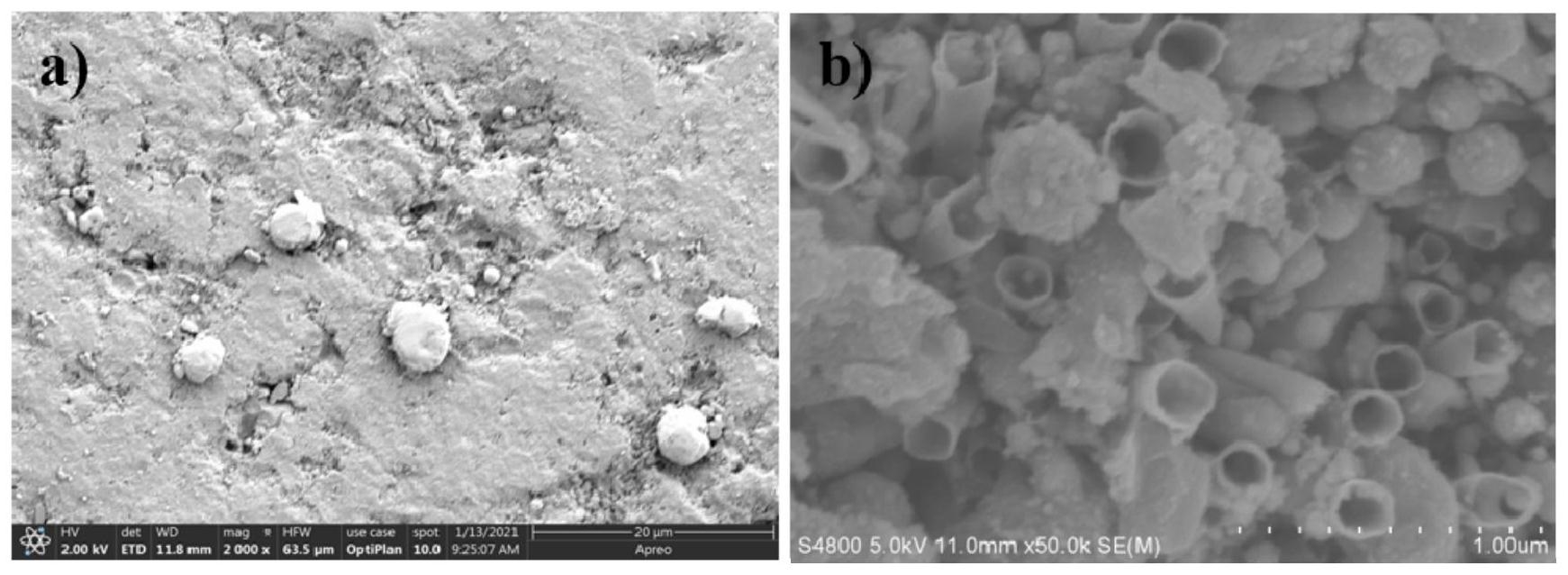

表面形成有面积为0.1 0.5cm的烧蚀坑，烧蚀坑内形成有碳纳米管；

~

所述稳压稳流电源提供的放电电压为220 1000V；

~

所述稳压稳流电源提供的放电电流为0.1 10A；

~

所述电极与C/C‑Cu‑Ni受电弓滑板复合材料接触时间在0.01 0.1s之间；

~

所述电极为铜、铜锡合金、铜铬合金或铜银合金。

2. 根据权利要求1所述的一种C/C‑Cu‑Ni受电弓滑板复合材料表面石墨化改性方法，其特征在于，所述C/C‑Cu‑Ni受电弓滑板复合材料的制备方法为：将葡萄糖、五水合硫酸铜、五水合硝酸镍加水混合，配制为前驱液；将碳毡浸泡入前驱液，依次进行真空浸渍处理、水热共沉积反应，所得产物在1000 ℃下进行高温碳热还原反应2h，得到C/C‑Cu‑Ni受电弓滑板复合材料。
