专利号: 2022104305319
申请人: 上海恩尔及保温技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种聚苯乙烯保温材料板的成形方法,其特征在于:具体包括以下步骤:

S1、将待成形的聚苯乙烯混合浆料倒入均料成形装置中,先启动均料成形装置进行均料处理;

S2、再控制均料成形装置下压加热成形;

S3、控制均料成形装置复位,再从均料成形装置中取出成形后的聚苯乙烯保温板材;

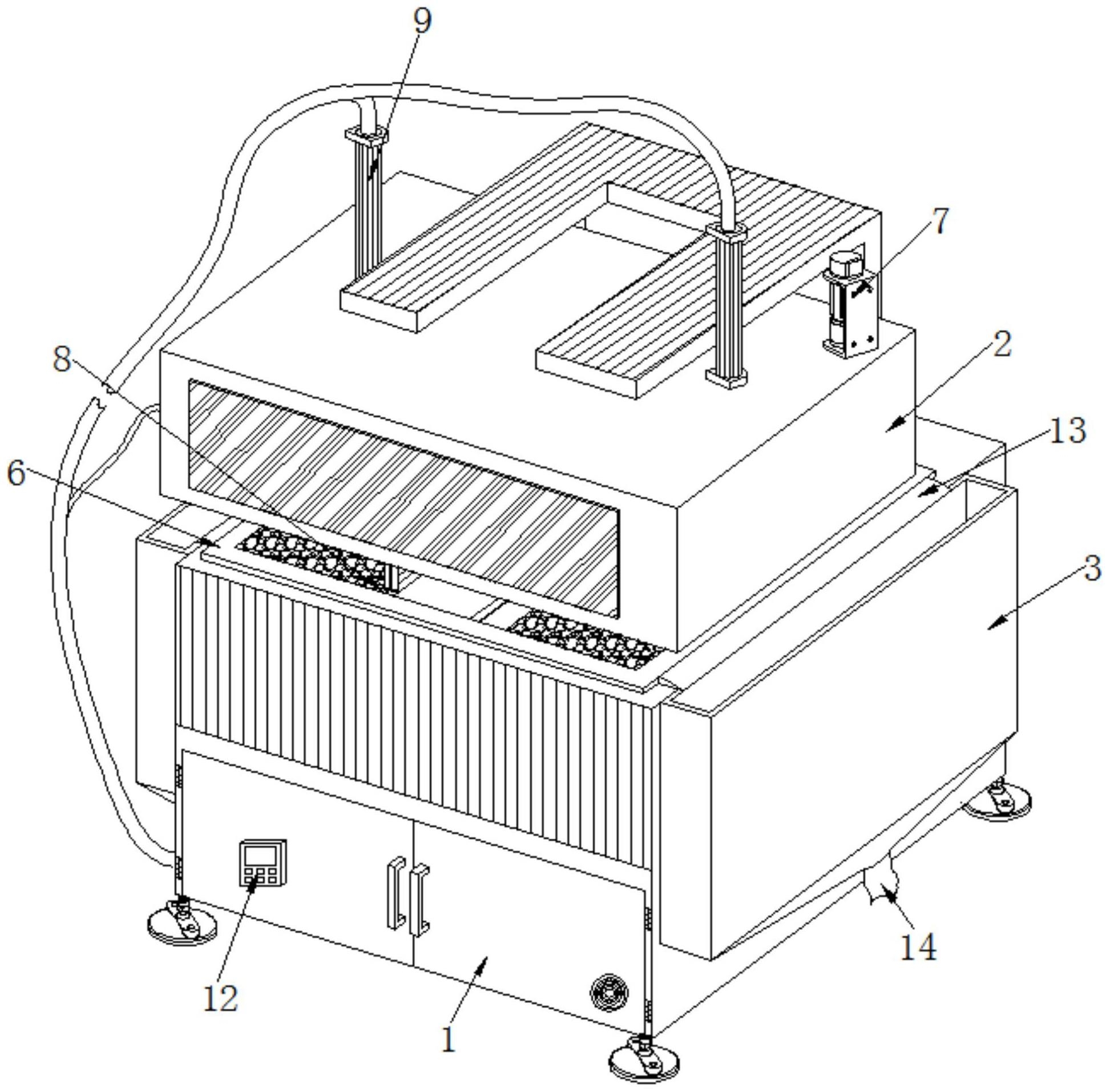

其中,所述步骤S1‑S3中均料成形装置包括底箱(1)、通过L形固定架固定安装于底箱(1)上的顶箱(2)以及分别固定安装于底箱(1)两侧的两个回收桶(3),所述底箱(1)内壁的两侧之间固定安装有分隔板(4),且分隔板(4)的顶部固定安装有加热机组(5),所述加热机组(5)的内部固定安装有成形缸(6),所述顶箱(2)内壁的底部设置有驱动组件(7),且驱动组件(7)上设置有均料机构(8),所述顶箱(2)内壁的顶部设置有压料组件(9),且底箱(1)内壁的底部固定安装有为均料机构(8)和压料组件(9)提供动力的液压机组(10),所述底箱(1)的外部固定安装有控制机组(12);

所述均料机构(8)包括固定安装于驱动组件(7)上四个第一液压缸(81),每两个前后并排设置的所述第一液压缸(81)为一组液压控制组,且每组液压控制组的底部均固定安装有一个均料盒(82),即每组液压控制组中两个第一液压缸(81)的伸出端均与均料盒(82)的顶部固定连接,所述均料盒(82)的前后表面均通过粘合剂粘附有弹性垫片(83),且均料盒(82)的一侧固定安装有楔形刮料块(84),所述均料盒(82)的一侧且位于楔形刮料块(84)的正上方开设有进料口(85),且均料盒(82)的底部通过铰接件铰接有两个相互适配的底盖(86),所述均料盒(82)的内部设置有挤料组件(87),且四个第一液压缸(81)的通液口通过管道与液压机组(10)的通液口连通;

所述挤料组件(87)包括挤压架(871)、固定安装于挤压架(871)底部的挤压活塞(872)以及开设于均料盒(82)内壁两侧的凹槽(873),所述挤压架(871)的两侧均固定安装有缓冲筒(874),所述缓冲筒(874)的底部贯穿凹槽(873)并延伸至凹槽(873)的内部,且缓冲筒(874)的内部通过弹簧固定安装有T形顶杆(875),所述T形顶杆(875)的底端依次贯穿缓冲筒(874)、凹槽(873)和均料盒(82)并延伸至均料盒(82)的内部,所述T形顶杆(875)位于凹槽(873)内部的外表面固定安装有压片(876),且T形顶杆(875)延伸至均料盒(82)内部的外表面固定安装有控制底盖(86)开合的开盖组件(877),所述挤压架(871)的顶部贯穿均料盒(82)并延伸至均料盒(82)的顶部。

2.根据权利要求1所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述开盖组件(877)包括固定安装于T形顶杆(875)底端上的两个凸块(8771)以及套设于T形顶杆(875)位于凹槽(873)内壁底部和压片(876)底部之间外表面上的复位弹簧(8772),每个所述凸块(8771)的一侧均通过铰接件转动连接有传动板(8773),且传动板(8773)的底部通过铰接件转动连接有转板(8774)。

3.根据权利要求2所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述转板(8774)一侧的中部通过销钉与均料盒(82)的内壁转动连接,且转板(8774)的底部通过铰接件转动连接有顶板(8775),所述顶板(8775)的底部通过铰接件与底盖(86)的顶部转动连接。

4.根据权利要求1所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述压料组件(9)包括固定安装于顶箱(2)顶部上的两个第二液压缸(91),两个所述第二液压缸(91)的伸出端均贯穿顶箱(2)并延伸至顶箱(2)的内部,且两个第二液压缸(91)延伸至顶箱(2)内部的伸出端固定安装有压块(92),所述压块(92)的底部开设有缓冲槽(93),且缓冲槽(93)内壁的两侧均固定安装有导向杆(94),所述导向杆(94)的外表面套设有T形压板(95),且导向杆(94)位于T形压板(95)上方的外表面套设有缓冲弹簧(96)。

5.根据权利要求4所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述T形压板(95)的底部贯穿压块(92)并延伸至压块(92)的底部,且T形压板(95)延伸至压块(92)底部的一侧固定安装有与成形缸(6)相适配的密封活塞(97),所述T形压板(95)的顶部与缓冲槽(93)内壁的顶部之间固定安装有位移传感矩阵(98)。

6.根据权利要求1所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述驱动组件(7)包括通过连接件固定安装于顶箱(2)顶部的驱动电机(71)、通过转动件转动连接于顶箱(2)内壁一侧上的驱动轴(72)以及通过转动件转动连接于顶箱(2)内壁两侧的双向螺杆(73)和导向滑杆(74),所述双向螺杆(73)两端的外表面螺纹连接有与其相互适配的两个螺纹套筒(75),且导向滑杆(74)两端的外表面套设有两个滑套(76)。

7.根据权利要求6所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:两个所述螺纹套筒(75)和两个滑套(76)的外表面均固定安装有用于固定第一液压缸(81)的弧形固定件(77),所述驱动电机(71)的输出轴贯穿顶箱(2)并延伸至顶箱(2)的内部,且驱动电机(71)输出轴延伸至顶箱(2)内部的一端通过联轴器与驱动轴(72)的顶端固定连接。

8.根据权利要求7所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述驱动轴(72)的底端固定安装有第一锥齿轮(78),且双向螺杆(73)一端的外表面固定安装有与第一锥齿轮(78)相啮合的第二锥齿轮(79)。

9.根据权利要求1所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述底箱(1)顶部的两侧均固定安装有与成形缸(6)两侧凸沿相适配的导料斜板(13),且两个回收桶(3)的底部均连通有排料管(14)。

10.根据权利要求1所述的一种聚苯乙烯保温材料板的成形方法,其特征在于:所述顶箱(2)的底部开设有与均料机构(8)和压料组件(9)相适配的矩形通孔(11)。
