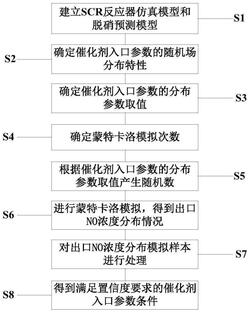

1.一种SCR反应器出口NO浓度测量结果置信度评估方法,其特征在于,包括以下步骤:S1:建立SCR反应器仿真模型和脱硝预测模型;
S2:确定催化剂入口参数的随机场分布特性,根据实际风量和实际SCR反应器模型模拟得出催化剂层入口速度、温度分布符合正态分布;
S3:确定催化剂入口参数的分布参数取值,按照步骤S2得到的分布模型,确定催化剂入口速度、温度的均值和相对标准差;
S4:确定蒙特卡洛模拟次数,模拟结果随着模拟抽样次数n的收敛增加逐渐收敛到理论解,据此确定蒙特卡洛模拟次数N;
S5:根据催化剂入口参数的分布参数取值产生随机数,利用MATLAB中的Normrnd函数生成服从正态分布的随机数,即产生不同催化剂入口边界条件;
S6:进行蒙特卡洛模拟,得到出口NO浓度分布情况,将步骤S5产生的随机数作为输入加到步骤S1建立的脱硝预测模型中,按照步骤S4确定的模拟次数进行蒙特卡洛模拟,获得每种工况下N个出口NO浓度分布模拟样本;
S7:对出口NO浓度分布模拟样本进行处理:统计每一次随机场模拟所得的出口平均NO浓度 与出口中心NO浓度cp并计算中心浓度偏差ω;
S8:得到满足置信度要求的催化剂入口参数条件,统计出口NO浓度测量结果的置信度,得到计算不同工况下出口NO浓度测量结果置信度的关系模型,最后得到满足置信度的速度、温度相对标准差限值。
2.根据权利要求1所述的一种SCR反应器出口NO浓度测量结果置信度评估方法,其特征在于:在所述步骤S1中,建立的SCR反应器仿真模型包括烟气入口、烟气管道、热风管道、喷氨格栅、2层催化剂和烟气出口。
3.根据权利要求2所述的一种SCR反应器出口NO浓度测量结果置信度评估方法,其特征在于:在所述步骤S1中,基于建立的SCR反应器仿真模型,采用CFD数值模拟方法建立脱硝预测模型如下:
2 2 2
Y=‑2418‑83.75A+8.791B+215.8C‑1.015A‑0.008337B ‑148.2C+0.1614AB‑2.955AC+
0.2458BC
其中,Y为脱硝效率η,A为催化剂入口风速v,即步骤S3中的催化剂入口速度均值,B为反应温度T,即步骤S3中催化剂入口温度均值,C为氨氮摩尔比a。
4.根据权利要求3所述的一种SCR反应器出口NO浓度测量结果置信度评估方法,其特征在于:在所述步骤S2中,催化剂入口风速均值用速度相对标准差Cv表示,催化剂入口温度均值用速度相对标准差CT表示,出口NO浓度均值用浓度速度相对标准差Cρ来进行表示,表达式如下:其中,vi为测点速度,单位为m/s;n为断面的测点数; 为测点断面的平均速度,单位为m/s;Ti为测点温度,单位为k;测点断面的平均温度,单位为k;ci为测点NO浓度,单位为kg/
3 3
m;为测点断面的平均NO浓度,单位为kg/m。
5.根据权利要求1所述的一种SCR反应器出口NO浓度测量结果置信度评估方法,其特征在于:在所述步骤S4中,蒙特卡洛模拟次数取1000次,即每种工况生成1000组。
6.根据权利要求4所述的一种SCR反应器出口NO浓度测量结果置信度评估方法,其特征在于:在所述步骤S7中,中心浓度偏差ω计算如下:
3 3
其中,cp为出口中心NO浓度,单位为kg/m;为出口平均NO浓度,单位为kg/m。
