专利号: 2022104313777
申请人: 山东顺兴隆建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

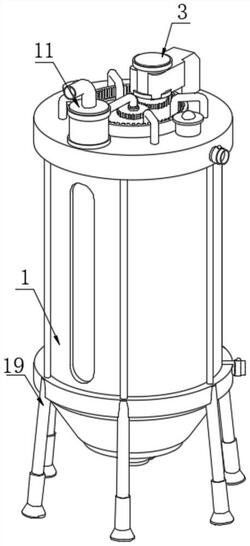

1.一种沥青发泡方法,采用的沥青发泡装置包括发泡罐体(1),其特征在于:所述发泡罐体(1)上表面的左右两侧均设置有沥青注入口(2),所述沥青注入口(2)的顶部设置有顶盖,所述发泡罐体(1)上表面的后方与驱动组件(3)的下表面固定;

其中,驱动组件(3)的输出端与主动齿轮(4)的上表面固定连接,所述主动齿轮(4)与从动齿轮(5)相互啮合,所述从动齿轮(5)的中部卡接有进水组件(13),所述进水组件(13)的顶端套接有避水轴承(9),所述避水轴承(9)内套接有注水管(10),所述注水管(10)的另一端与热水泵(11)的输出端连通,所述热水泵(11)的下表面与发泡罐体(1)的上表面固定连接;

所述主动齿轮(4)和从动齿轮(5)的底端均设置在限位组件(6)的顶部,所述限位组件(6)的端部均与发泡罐体(1)的上表面固定连接,所述限位组件(6)的外壁套接有密封轴承(7),所述密封轴承(7)的外壁卡接有齿圈(8),所述齿圈(8)的内壁与主动齿轮(4)相互啮合;

所述齿圈(8)的内壁设有若干个齿牙,且齿圈(8)的底部设置有三个翻转杆(12),三个翻转杆(12)相互靠近的一端均设有若干个分料柱;

所述进水组件(13)包括连接轴(131),所述连接轴(131)卡接在从动齿轮(5)和圆盘(601)内,所述连接轴(131)的顶端与避水轴承(9)连接,所述连接轴(131)为中空设计,所述连接轴(131)的外壁设置有螺旋叶片(132),所述连接轴(131)的外壁开设有若干个喷水孔(133),所述连接轴(131)外壁的底部开设有六个排出孔(134);

其中,喷水孔(133)和排出孔(134)向下倾斜开设在连接轴(131)的外壁,排出孔(134)通过中空设计的连接轴(131)与喷水孔(133)相连通,所述连接轴(131)的底端与螺旋杆(135)的顶端固定连接;

所述连接轴(131)的外壁设置有分流组件(14),所述分流组件(14)包括导通管(141),所述导通管(141)设置在连接轴(131)的外壁,所述导通管(141)的外壁设置有三个支管(142),三个支管(142)相互远离的一端与环形喷管(15)的内壁相连通,所述环形喷管(15)的下表面设置有若干个喷嘴(16);

其中,导通管(141)对所述连接轴(131)进行分流,所述热水泵(11)设为高压水泵,且喷嘴(16)设为高压喷头;

所述驱动组件(3)包括固定板(301),所述固定板(301)的下表面与发泡罐体(1)的上表面固定连接,所述固定板(301)的中部卡接有电机(302),所述电机(302)的输出轴与主动齿轮(4)的上表面固定连接;

固定板(301),对所述电机(302)进行支撑,所述电机(302)嵌入固定板(301)内壁,且固定板(301)为L形设计;

所述螺旋杆(135)设置在排放阀(18)内,所述排放阀(18)卡接在发泡罐体(1)的底部,所述发泡罐体(1)内壁的底部为锥形设计,所述发泡罐体(1)的底部设置有六个支撑腿(19),所述发泡罐体(1)内壁的左右两侧均设置有加热器(17);

所述发泡罐体(1)的内部设有环形空腔(20),所述环形空腔(20)内壁的上方设有进液阀(21),且进液阀(21)穿过发泡罐体(1),所述环形空腔(20)内壁的下方设有排液阀(22),所述排液阀(22)穿过发泡罐体(1),所述发泡罐体(1)的正面设置有观察窗;

其中,环形空腔(20)中通过所述进液阀(21)注入导热油;

包括以下步骤:

S1、当需沥青发泡时,首先对发泡罐体(1)内部进行预热处理,并且将导热油通过进液阀(21)导入环形空腔(20)内,通过控制两个加热器(17)工作,使发泡罐体(1)内部进行升温;

S2、其次控制电机(302)和热水泵(11)工作,使电机(302)工作通过主动齿轮(4)带动从动齿轮(5)旋转,从动齿轮(5)带动齿圈(8)旋转,齿圈(8)旋转的过程中带动底部的三个翻转杆(12)和分流组件(14)围绕着连接轴(131)旋转,主动齿轮(4)则带动连接轴(131)旋转,由于主动齿轮(4)和从动齿轮(5)相互啮合且旋转方向相反,使翻转杆(12)与连接轴(131)反向转动;

S3、且热水泵(11)工作将热水通过注水管(10)注入连接轴(131)内,连接轴(131)中热水一部分从喷水孔(133)和排出孔(134)喷出,另一部分热水进入导通管(141),并且从环形喷管(15)上的多个喷嘴(16)喷出;

S4、与此同时,热水泵(11)工作后将加热后的流体沥青通过沥青注入口(2)注入发泡罐体(1)内,流体沥青在下落的过程中,通过多方位高压热水的喷射,使热水与沥青混合,增加水与沥青的接触面积;

S5、当沥青在经单次热水喷射后,落至发泡罐体(1)内底部后,喷嘴(16)、喷水孔(133)和排出孔(134)继续喷出高压水流冲击沥青,且连接轴(131)与翻转杆(12)反向旋转,同时连接轴(131)外壁设有螺旋叶片(132),螺旋叶片(132)在旋转的过程中将发泡罐体(1)内底部的沥青向上输送,翻转杆(12)再对沥青进行翻动,同时配合多方位水流冲击,使沥青始终保持流动状态;

S6、当需排出发泡完成的沥青时,打开排放阀(18)使其沥青从发泡罐体(1)底部排出,由于连接轴(131)的底部与螺旋杆(135)连接,螺旋杆(135)在旋转的过程将沥青均匀从排放阀(18)导出,对排放阀(18)起到防堵的作用,当连接轴(131)内部出现部分流体沥青时,高压水流注入连接轴(131)内,使流体沥青从倾斜设计的排出孔(134)排出。

2.根据权利要求1所述的一种沥青发泡方法,其特征在于:所述限位组件(6)包括圆盘(601),所述圆盘(601)卡接在密封轴承(7)的内壁,所述圆盘(601)的上表面固定连接有四个限位杆(602),四个限位杆(602)的底端均与发泡罐体(1)的上表面固定连接,所述主动齿轮(4)和从动齿轮(5)位于圆盘(601)的上方。

3.根据权利要求2所述的一种沥青发泡方法,其特征在于:所述密封轴承(7)对所述圆盘(601)进行支撑,且四个限位杆(602)对所述圆盘(601)进行支撑,在所述齿圈(8)转动时,所述圆盘(601)不会旋转,且齿圈(8)在密封轴承(7)的外圈旋转。
