专利号: 2022104457345
申请人: 江苏嘉宏新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

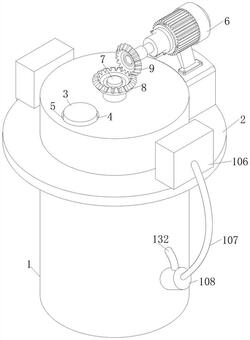

1.一种环氧丙烷反应器,包括桶体(1)、支撑台(2)、桶盖(3)、密封板(4)和进料口(5),其特征在于:还包括:电机(6);所述电机(6)设置于桶体(1)顶部;

搅拌轴(7);所述搅拌轴(7)一端与桶体(1)转动连接;

主动锥齿轮(8);所述主动锥齿轮(8)与搅拌轴(7)贯穿桶体(1)的一端固定;

从动锥齿轮(9);所述从动锥齿轮(9)与主动锥齿轮(8)啮合传动;所述从动锥齿轮(9)与电机(6)的输出端固定,用于传输电机(6)的动力;

喷射单元(10);所述喷射单元(10)设置于桶体(1)内,用于搅拌时或搅拌后将桶体(1)底部的沉淀物喷散。

2.根据权利要求1所述的一种环氧丙烷反应器,其特征在于:所述喷射单元(10)包括:

挡板(101);所述挡板(101)与搅拌轴(7)固接;

脚动气泵(102);所述脚动气泵(102)设置于桶体(1)内;所述脚动气泵(102)与桶体(1)内壁固接;所述脚动气泵(102)与挡板(101)相对齐;

通孔(103);所述通孔(103)开设在桶体(1)侧壁上;

输送管(104);所述输送管(104)一端与通孔(103)连通;

密封圈(105);所述密封圈(105)套设在通孔(103)与输送管(104)连通处;

负压箱(106);所述负压箱(106)设置于支撑台(2)上;所述负压箱(106)与输送管(104)远离通孔(103)的一端连通;

负压管(107);所述负压管(107)一端与负压箱(106)连通;

喷嘴柱(108);所述喷嘴柱(108)贯穿桶体(1)侧壁;所述喷嘴柱(108)与负压管(107)远离负压箱(106)的一端连通;

一号空腔(109);所述一号空腔(109)开设在喷嘴柱(108)内;

挡块(1010);所述挡块(1010)设置于一号空腔(109)内;所述挡块(1010)与喷嘴柱(108)滑动连接;所述挡块(1010)的长度是一号空腔(109)的一半;

滑动密封圈(1011);所述滑动密封圈(1011)套设在挡块(1010)与喷嘴柱(108)滑动连接处;

弹簧(1012);所述弹簧(1012)设置于喷嘴柱(108)内;所述弹簧(1012)一端与喷嘴柱(108)内壁固接,另一端与挡块(1010)固接;

进水孔(1013);所述进水孔(1013)开设在喷嘴柱(108)侧壁;所述进水孔(1013)关于喷嘴柱(108)对称设置;

喷水管(1014);所述喷水管(1014)设置于桶体(1)内;所述喷水管(1014)一端与喷嘴柱(108)远离负压管(107)的一端连通,另一端用于喷射液体。

3.根据权利要求2所述的一种环氧丙烷反应器,其特征在于:所述弹簧(1012)为高压弹簧(1012)。

4.根据权利要求2所述的一种环氧丙烷反应器,其特征在于:所述进水孔(1013)处设有过滤片(11)。

5.根据权利要求2所述的一种环氧丙烷反应器,其特征在于:所述喷嘴柱(108)与桶体(1)贯穿处设有转动密封圈(12)。

6.根据权利要求2所述的一种环氧丙烷反应器,其特征在于:所述桶体(1)侧壁内还设有保温单元(13);

所述保温单元(13)包括:

二号空腔(131);所述二号空腔(131)开设在桶体(1)侧壁内;

通气管(132);所述通气管(132)设置于桶体(1)外;所述通气管(132)一端与喷嘴柱(108)连通,另一端与二号空腔(131)连通;所述通气管(132)与喷嘴柱(108)连通处设置在喷嘴柱(108)靠近负压管(107)的侧壁处。

7.根据权利要求6所述的一种环氧丙烷反应器,其特征在于:所述通气管(132)与喷嘴柱(108)连通处设有单向进气阀(14)。

8.根据权利要求6所述的一种环氧丙烷反应器,其特征在于:所述通气管(132)为螺纹管。

9.根据权利要求1所述的一种环氧丙烷反应器,其特征在于:所述桶体(1)内壁设有保温层(15)。

10.根据权利要求1所述的一种环氧丙烷反应器,其特征在于:所述桶体(1)由不锈钢材质制成。
