专利号: 2022104489100
申请人: 西安旭旌再生资源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

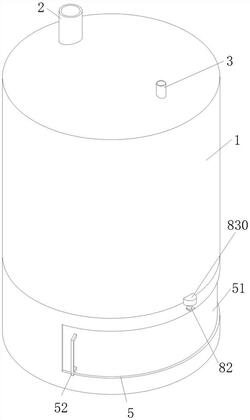

1.一种工业固废制氢热解燃烧炉,包括燃烧炉本体(1),其特征在于:燃烧炉本体(1)的顶部左右两侧分别安装有与内腔相连通的进料管(2)与排气管(3),燃烧炉本体(1)的内壁下端面安装有灰尘收集盒(4),燃烧炉本体(1)的侧壁开设有取料口(5),燃烧炉本体(1)的内壁转动安装有网格板(6),网格板(6)的侧壁安装有带动其转动的旋转组(8),网格板(6)的上端面与燃烧炉本体(1)的内壁之间安装有翻抖机构(7);

所述翻抖机构(7)包括旋转杆(70),所述网格板(6)的上端面转动连接有旋转杆(70),旋转杆(70)的上端面固定安装有导料帽,导料帽的侧壁与燃烧炉本体(1)的内壁之间通过左右对称布置的肋板(71)相连接,旋转杆(70)的下端面开设有连接孔,连接孔的上端面与网格板(6)之间安装有螺纹杆(72),螺纹杆(72)的上端与连接孔转动连接,螺纹杆(72)的下端与网格板(6)之间固定连接,旋转杆(70)的侧壁开设有沿其周向均匀排布的连接限位槽(73),螺纹杆(72)上安装有上下两组翻抖组件,翻抖组件由移动环(74)与带动环(75)组成,移动环(74)套设在螺纹杆(72)的侧壁上,且与螺纹杆(72)之间通过螺纹配合的方式相连接,带动环(75)套设在螺纹杆(72)上,且带动环(75)位于移动环(74)的下侧,带动环(75)的侧壁通过连接环(77)安装有 沿其周向均匀排布的兜料板(76),兜料板(76)上开设有滑移槽(78),滑移槽(78)内安装有滑移块,滑移块与移动环(74)的侧壁之间铰接有推送杆(79),上下两组的翻抖组件中的移动环(74)之间通过连架杆相连接,且上下两组的翻抖组件中的兜料板(76)交错排布,上下两个带动环(75)之间安装有连接筒(704),螺纹杆(72)上开设有转连槽(701),转连槽(701)的两侧与连接孔相连通,转连槽(701)内安装有电动滑块(702),电动滑块(702)的两侧安装有带动架(703),带动架(703)与连接筒(704)转动连接;

所述旋转组(8)包括齿圈(81),所述燃烧炉本体(1)的内壁开设有环形槽,环形槽安装有与网格板(6)相连接的齿圈(81),燃烧炉本体(1)侧壁安装有 与环形槽相连通的弧形凹槽,燃烧炉本体(1)通过支座安装有旋转电机(82),旋转电机(82)的输出轴安装有旋转轴,旋转轴上固定套设有与齿圈(81)相啮合的齿轮(83);

所述燃烧炉本体(1)的内壁安装有沿其周向均匀排布的翻料杆(16),翻料杆(16)的下端面安装有均匀排布的耙齿(17),耙齿(17)的下端与网格板(6)的上端面紧贴,翻料杆(16)的上端面安装有均匀排布的翻料齿(18),翻料齿(18)沿翻料杆(16)靠近燃烧炉本体(1)内壁的一端均匀排布。

2.根据权利要求1所述一种工业固废制氢热解燃烧炉,其特征在于:所述燃烧炉本体(1)的内壁之间安装有输气管(10),输气管(10)贯穿旋转杆(70),燃烧炉本体(1)的侧壁开设有与输气管(10)相连通的送气孔(11),输气管(10)的内壁下端面开设有均匀排布的进气孔(12),输气管(10)的内壁上端面安装有均匀排布的抵推弹簧杆(13),抵推弹簧杆(13)的下端共同安装有用于将进气孔(12)堵塞的挡板(14),位于最上侧的移动环(74)的上端面安装有对称布置的顶推杆(15),连接孔的上端面开设有对称布置且与输气环相连通的顶推孔,顶推杆(15)贯穿顶推孔后与挡板(14)相抵紧。

3.根据权利要求1所述一种工业固废制氢热解燃烧炉,其特征在于:所述燃烧炉本体(1)安装有导料斗(19),导料斗(19)位于网格板(6)的下方。

4.根据权利要求1所述一种工业固废制氢热解燃烧炉,其特征在于:所述燃烧炉本体(1)的内壁下端面安装有用于对灰尘收集盒(4)进行限位的弧形座(101)。

5.根据权利要求1所述一种工业固废制氢热解燃烧炉,其特征在于:所述取料口(5)上开设有存放槽(50),存放槽(50)内滑动连接有弧形门板(51),弧形门板(51)上安装有带动把手(52)。

6.根据权利要求1所述一种工业固废制氢热解燃烧炉,其特征在于:所述燃烧炉本体(1)的侧壁安装有用于将齿轮(83)封闭的防护罩(830)。
