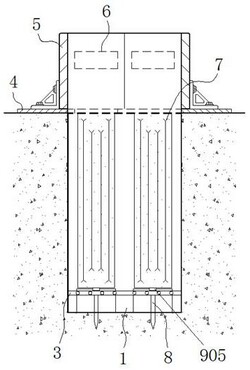

1.一种建筑桥梁桥墩支撑模架,包括:
桥墩基坑(1),其边侧夯实土壤内等间距开设有预留坑(2),且桥墩基坑(1)的底部固定安装有底部定位网(3),并且桥墩基坑(1)的顶部入口边侧设置有定位底座(4);
其特征在于,还包括:
支撑外板(5),其通过角钢与螺栓定位安装于所述定位底座(4)的顶部,且定位底座(4)设置为环形,并且相邻支撑外板(5)之间螺栓连接;
导向框(6),固定于所述支撑外板(5)的外壁上,且导向框(6)与预留坑(2)竖向同轴分布,并且支撑外板(5)的底部固定有侧定位板(7),而且侧定位板(7)贯穿至桥墩基坑(1)内部内壁上,同时还位于预留坑(2)边侧;
定位桩(8),贯穿安装于所述侧定位板(7)的底部,且定位桩(8)的一端与桥墩基坑(1)内,定位桩(8)的另一端位于所述预留坑(2)内部的筒型浇筑辅助组件(9)最下方。
2.根据权利要求1所述的一种建筑桥梁桥墩支撑模架,其特征在于:所述预留坑(2)的宽度小于侧定位板(7)的宽度,且两者均设置为弧形,侧定位板(7)外壁与桥墩基坑(1)内壁之间设置为相互贴合。
3.根据权利要求1所述的一种建筑桥梁桥墩支撑模架,其特征在于:所述侧定位板(7)在桥墩基坑(1)内等间距设置有4个,且侧定位板(7)和预留坑(2)一一对应设置,而且侧定位板(7)底部的定位桩(8)末端贯穿至桥墩基坑(1)底部土壤内。
4.根据权利要求1所述的一种建筑桥梁桥墩支撑模架,其特征在于:所述侧定位板(7)左右两侧外壁设置为竖向褶皱状结构,并且侧定位板(7)底部的桥墩基坑(1)内壁设置为台阶状,且侧定位板(7)位于底部定位网(3)的上方。
5.一种建筑桥梁桥墩支撑模架的浇筑构件,其特征在于,包括如权利要求1所述的桥墩支撑模架,其包括:所述筒型浇筑辅助组件(9)的内部等间距设置有压块(901)和放置环套(903),且压块(901)与筒型浇筑辅助组件(9)内壁之间铰接设置,其连接处固定有弹性件,并且压块(901)的外壁上固定有连接环(902),连接环(902)与放置环套(903)贯穿设置,而且放置环套(903)与筒型浇筑辅助组件(9)的内壁之间固定有塑胶支座(904)。
6.根据权利要求5所述的一种建筑桥梁桥墩支撑模架的浇筑构件,其特征在于:所述筒型浇筑辅助组件(9)与导向框(6)和预留坑(2)三者竖向同轴设置,且筒型浇筑辅助组件(9)与预留坑(2)之间设置为贴合的滑动升降拆卸安装结构,并且筒型浇筑辅助组件(9)朝向侧定位板(7)的一侧设置为敞开状。
7.根据权利要求5所述的一种建筑桥梁桥墩支撑模架的浇筑构件,其特征在于:所述压块(901)设置为弧状,且压块(901)和放置环套(903)为一一对应的等间距设置,其设置位于同一平面内,压块(901)上固定的连接环(902)与放置环套(903)的力臂贯穿侧设置为椭圆状。
8.根据权利要求7所述的一种建筑桥梁桥墩支撑模架的浇筑构件,其特征在于:所述放置环套(903)的中部设置为圆环状结构,且放置环套(903)的中部圆环与定位桩(8)的一端竖向同轴设置,定位桩(8)设置为“L”字型状,并且定位桩(8)和侧定位板(7)的贯穿固定有连接胶套(906),定位桩(8)的中部固定有连接件(905)。
9.根据权利要求8所述的一种建筑桥梁桥墩支撑模架的浇筑构件,其特征在于:所述连接件(905)设置为底部呈钩状的爪型结构,且连接件(905)的底部与底部定位网(3)的顶部之间卡合连接。
