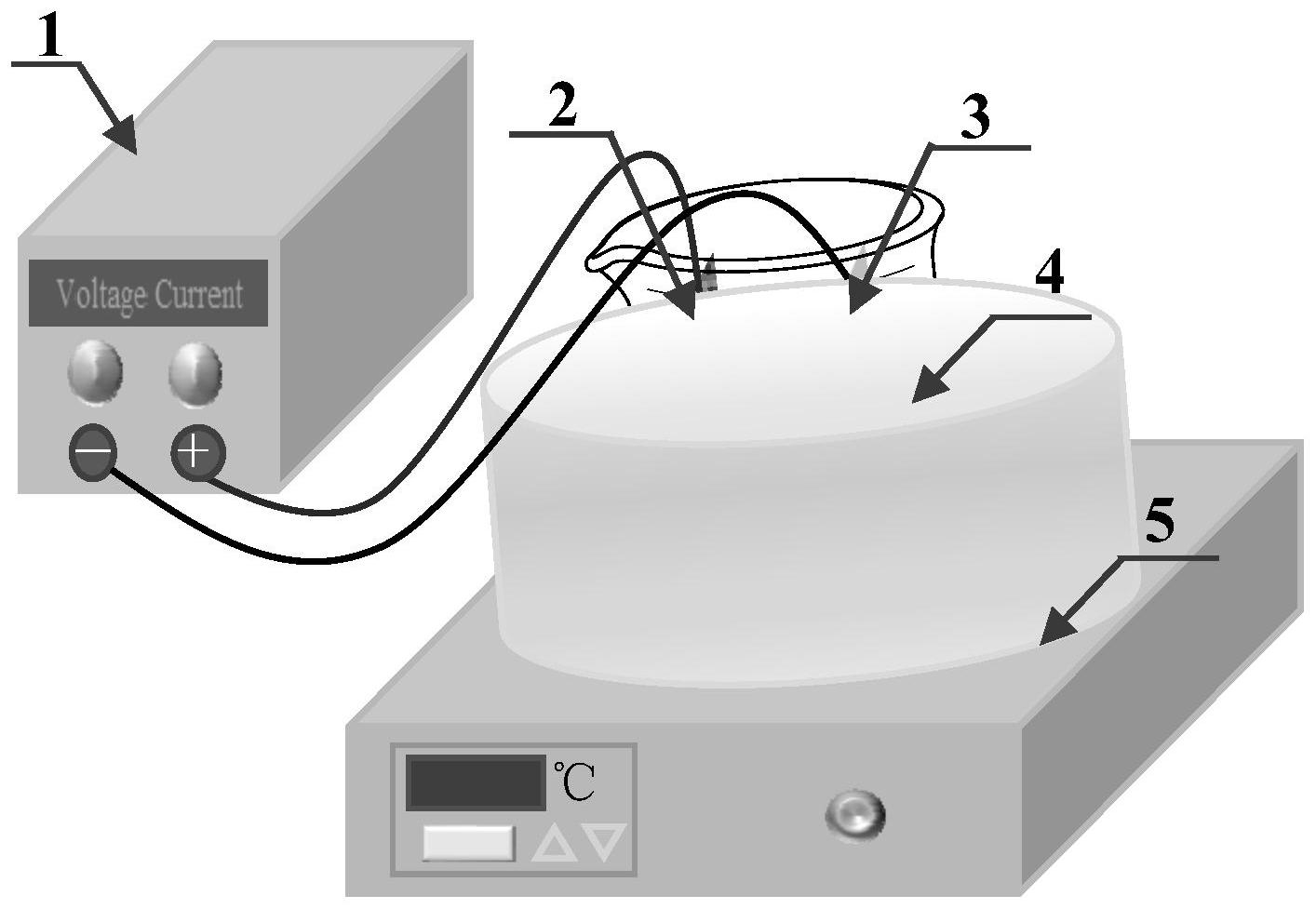

1.一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特征在于，包括如下过程：以稀土金属氧化物改性钛基二氧化铅电极为阳极、以不锈钢电极为阴极对抗生素废水进行电化学处理；

对抗生素废水进行电化学处理时，将抗生素废水中加入过氧单硫酸盐并进行持续搅拌；

所述稀土金属氧化物改性钛基二氧化铅电极为采用共沉积法制得的Ti/La2O3‑PbO2电极；

采用共沉积法制备Ti/La2O3‑PbO2电极的过程包括：将La2O3纳米颗粒加入酸性溶液中并使La2O3纳米颗粒分散均匀，然后将钛网电极在所述酸性溶液中进行电沉积，电沉积结束后得到所述Ti/La2O3‑PbO2电极；

其中，所述酸性溶液中含有：0.05M的Pb(NO3)2、0.1M的HNO3和0.05g的十六烷基三甲基溴化铵；

La2O3纳米颗粒在酸性溶液中的浓度为0.03M；

2

电沉积时：温度保持在60±5℃，电流密度为40±5 mA/cm，电沉积的时间为1 2h；

~

所述抗生素废水中的抗生素包括头孢羟氨苄、左氧氟沙星和四环素中的一种或几种。

2.根据权利要求1所述的一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特2

征在于，对抗生素废水进行电化学处理时，外加电源为直流电源，电流控制在10‑30mA/cm。

3.根据权利要求1所述的一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特征在于，对抗生素废水进行电化学处理时，支撑电解质为硫酸盐Na2SO4。

4.根据权利要求1所述的一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特征在于，所述抗生素废水中的抗生素的浓度不高于30mg/L。

5.根据权利要求1所述的一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特征在于，对抗生素废水进行电化学处理时，电解液中过氧单硫酸盐浓度为3‑7mM。

6.根据权利要求1所述的一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特征在于，所述抗生素废水的pH＝3.0‑9.0。

7.根据权利要求1所述的一种电化学活化过氧单硫酸盐处理抗生素废水的方法，其特征在于，还包括对所述钛网电极进行预处理的过程，所述预处理过程能够去除钛网表面的氧化层。
