1.一种Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂的制备方法，其特征在于，利用两步电化学法制备，包括如下步骤：（1）配置硫酸镍、硫酸铜、硼酸和氯铱酸的混合溶液；混合溶液中硫酸镍、硫酸铜、硼酸的浓度分别为0.5 M、0.025 M和0.25 M，氯铱酸的浓度为0.1 mM‑1.2 mM；

（2）室温条件下，三电极体系中，以步骤（1）配置的混合溶液为电解质溶液，以铂柱电极作为辅助电极，Ag/AgCl电极为参比电极，泡沫镍NF为工作电极，在一定电压下，电沉积一段时间，在NF上得到NiCu合金；

（3）在0.5 V vs. Ag/AgCl正电压下作用1 h，得到选择性刻蚀掉Cu的Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂；

（4）最后将在NF上得到的Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂在超纯水中冲洗，空气中干燥。

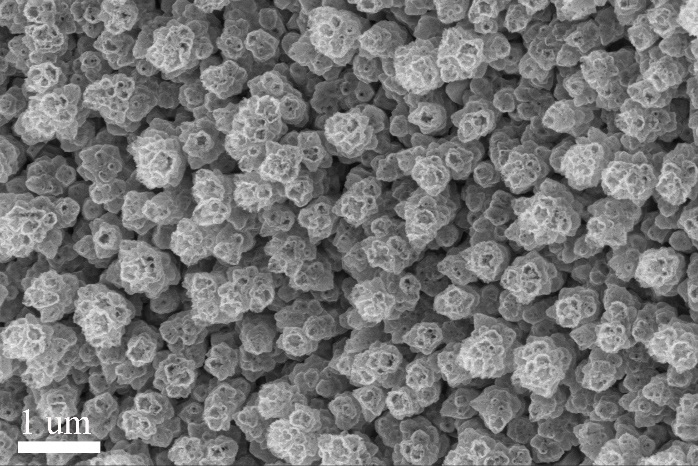

2.根据权利要求1所述的一种Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂的制备方法，其特征在于，步骤（2）中，反应温度为室温，沉积电压范围为0.8 V‑0.95 V vs. Ag/AgCl，反应时间为1800 s‑7200 s。

3.一种如权利要求1或2所述的制备方法所制备的Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂在电解水析氧或析氢电催化中的应用。

4.根据权利要求3所述的应用，其特征在于：将所得Ir修饰的Ni/NiO多孔纳米棒阵列全解水催化剂在25 ℃、1 atm的压力条件下在标准三电极电解池中，使用电化学工作站进行测试；所述电化学工作站为普林斯顿工作站，电解质为1 M KOH，工作电极为Ir修饰的Ni/NiO/ NF电极，1 cm × 1 cm，参比电极为Hg/HgO；当进行析氧测试时，辅助电极为Pt电极，Փ 0.5 mm × 1 cm；当进行析氢测试时，辅助电极为碳棒，Փ 6 cmm × 13 cm。
