1.一种灯芯草基载镧除磷吸附材料的制备方法，其特征在于，包括如下步骤：S1、将灯芯草放入LaCl3的乙醇/水溶液中浸渍一段时间，取出、烘干表面液体；

S2、将经步骤S1烘干后的灯芯草浸入氨水的乙醇/水溶液中，浸渍一段时间后，取出、烘干表面液体；

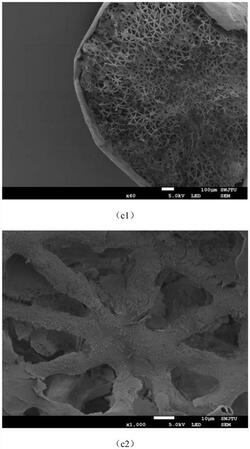

S3、将经步骤S2烘干后的灯芯草浸入一定浓度的纤维素溶液中，取出后放入去离水中再生、洗涤，即得到灯芯草基载镧除磷吸附材料。

2.根据权利要求1所述的灯芯草基载镧除磷吸附材料制备方法，其特征在于：所述步骤S1中LaCl3的浓度为10‑30g/L；所述的浸渍时间为10‑60min，所述的浸渍温度为15‑60℃。

3.根据权利要求1所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：所述步骤S1的LaCl3乙醇/水溶液中乙醇与水的体积比为0.5～4:1。

4.根据权利要求1所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：所述步骤S2中氨水的浓度是25％的氨水。

5.根据权利要求1所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：在步骤S2中，所述氨水与乙醇/水溶液的体积比为1:4～40；所述乙醇/水溶液中乙醇与水的体积比为0.3～3:1。

6.根据权利要求1所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：在步骤S2中，所述浸渍时间为10‑60min，所述浸渍温度为15‑60℃。

7.根据权利要求1所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：所述步骤S3中纤维素溶液的浓度为2％～3％。

8.根据权利要求1所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：所述步骤S1和步骤S2中的烘干具体是将浸渍后的灯芯草置于沥水的疏水网格材料上烘干。

9.根据权利要求8所述的灯芯草基载镧除磷吸附材料的制备方法，其特征在于：所述疏水网格材料的材质是聚乙烯或尼龙。

10.一种根据权利要求1～9中任一项所述制备方法制得的灯芯草基载镧除磷吸附材料在水体中去除磷的应用。
