1.富含硫空位的ZnIn2S4纳米片在光催化C‑H活化和CO2还原制备羧酸中的应用，其特征在于：

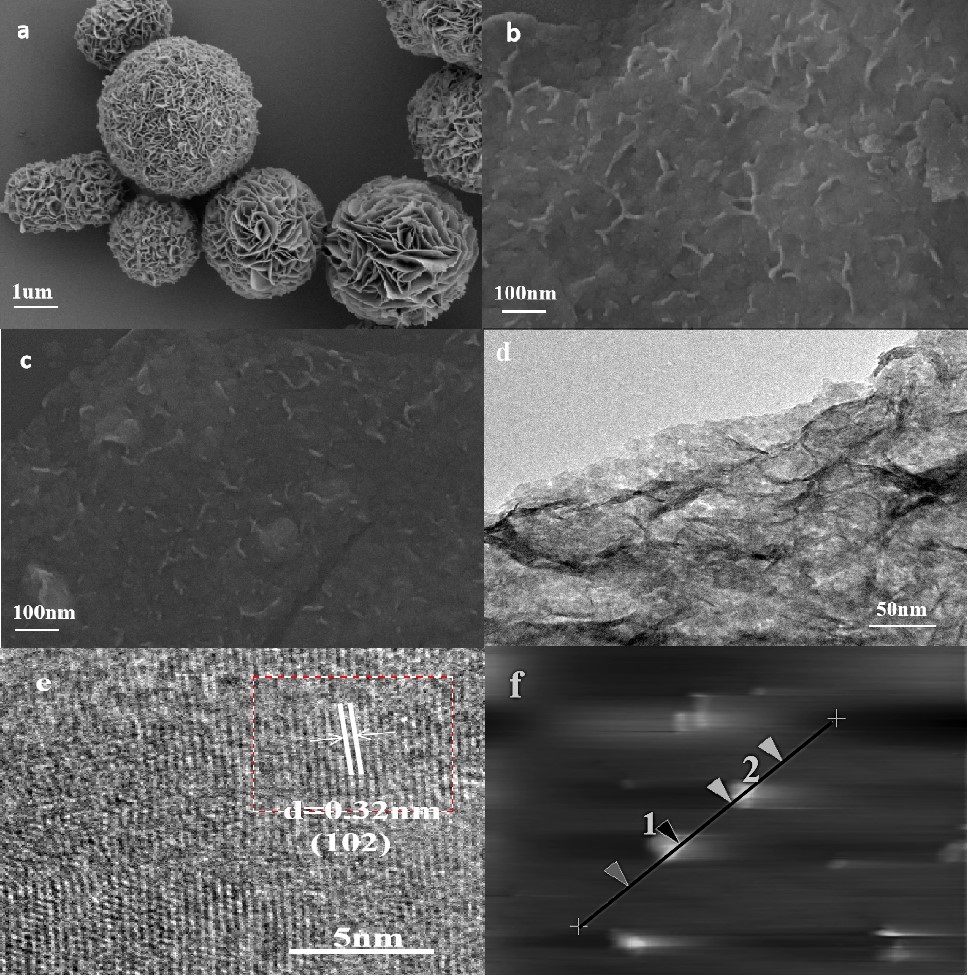

所述富含硫空位的ZnIn2S4纳米片PVs‑ZIS通过水热法制备：将68mg ZnCl2、293mg InCl3·4H2O和300mg柠檬酸三钠溶解在25mL去离子水和5mL乙二醇中，在室温下剧烈搅拌30分钟后，将300mg硫代乙酰胺添加到溶液中，再搅拌30分钟后，将非均相溶液转移到50mL内衬特氟隆的不锈钢高压釜中，并在烘箱中在120℃下保持12小时，自然冷却后，离心收集产物，用乙醇和蒸馏水冲洗两次，然后冷冻干燥；

所述光催化C‑H活化和CO2还原制备羧酸的过程为：在1个大气压CO2气氛中，可见光照射‑2

下，0.02mmol底物，10mg PVs‑ZIS和0.1mmol的K2CO3分散到2mL H2O中，在0.75W cm LED蓝灯照射下反应24h，通过HPLC分析底物的转化率和产物的选择性；其中底物为糠醛、糠酸、糠醇、苯乙炔、苯乙烯、溴苯、氯苯、对溴苯甲醚、苯、甲苯中的任意一种；底物糠醛、糠酸、糠醇的羧化产物为2，5‑呋喃二甲酸；底物苯乙炔的羧化产物为2‑苯基丙烯酸；底物苯乙烯的羧化产物为2‑苯基丙酸；底物溴苯、氯苯、苯的羧化产物为苯甲酸；底物对溴苯甲醚的羧化产物为4‑甲氧基苯甲酸；底物甲苯的羧化产物为4‑甲基苯甲酸。
