专利号: 2022104745658
申请人: 淘好料(北京)科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:具体包括以下步骤:

步骤一、打开传输管路系统(2)输出口:控制传输管路系统(2)按照笼舍的排列顺序,在不同位置依次打开输出口;

步骤二、添加饲料:向传输管路系统(2)内添加饲料,并利用气流输送至打开的输出口排出,对笼舍内的饲料槽添加饲料,添加定量后,关闭该输出口,打开下一个输出口继续输出饲料;

步骤三、空气取样:按照步骤一方式依次打开传输管路系统(2)不同的输出口,并反向抽取气流,通过输出口抽取不同笼舍内的空气;

步骤四、空气质量检测:将步骤三中抽取的空气样品排到空气质量检测仪(39)内进行检测,然后排出空气样品;

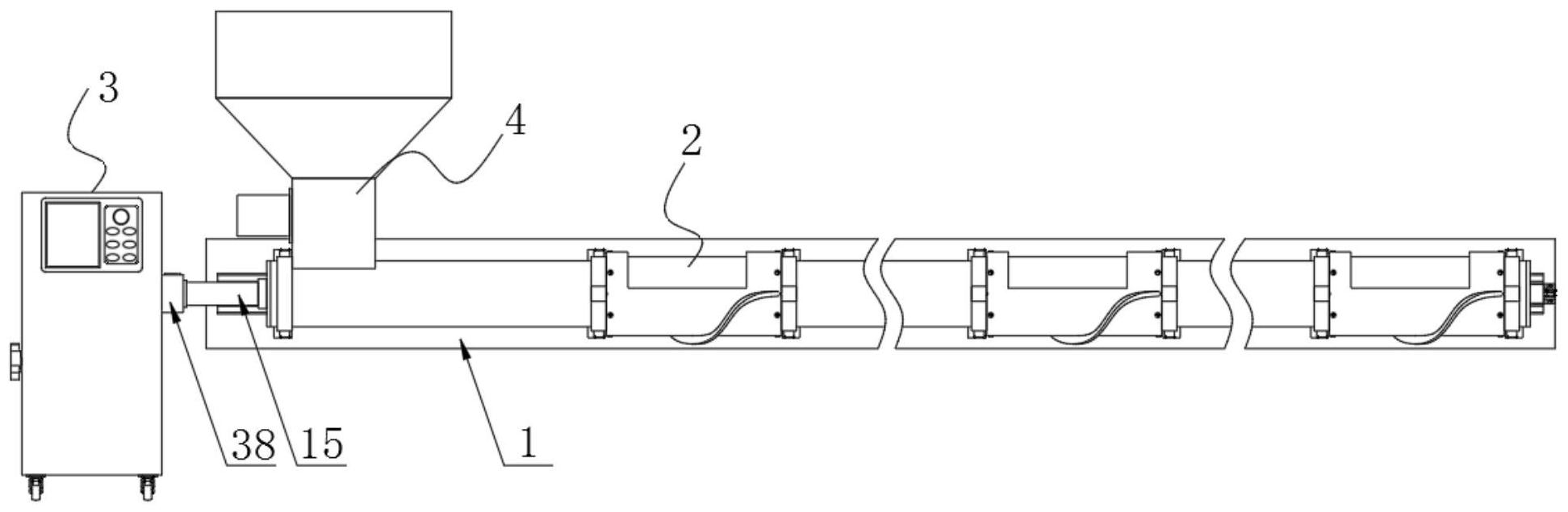

所述步骤一中传输管路系统(2)安装在安装板(1)上,且安装板(1)安装在围栏或墙面,所述传输管路系统(2)顶部的左端固定连接有上料斗(4),所述传输管路系统(2)的左端连通于抽排气管(15),且传输管路系统(2)的右端封闭;

所述传输管路系统(2)包括多段圆管(21),相邻两段所述圆管(21)的外部之间转动套设有套管(22),且套管(22)对应不同笼舍设置有若干个,所述圆管(21)右端的底部开设有内输出口(211),且圆管(21)左端内表面的顶部固定连接有外半圆锥(212);

所述套管(22)的一侧开设有与内输出口(211)相适配的外输出口(221),所述套管(22)的内部且位于外输出口(221)的右侧开设有内半圆锥(222),且内半圆锥(222)的左侧为完整圆环结构,所述内半圆锥(222)的外表面与外半圆锥(212)的内表面相适配;

所述套管(22)的外表面且远离外输出口(221)的另一面固定连接有引导条(223),所述引导条(223)从外输出口(221)一角的左侧绕过套管(22)外表面延伸至外输出口(221)对角的右侧,所述安装板(1)的正面且位于传输管路系统(2)后侧固定连接有燕尾轨道(16),且燕尾轨道(16)的内部滑动连接有两个间距大于套管(22)的燕尾滑块(5),所述燕尾滑块(5)的前侧开设有与引导条(223)相适配的凹槽(51)。

2.根据权利要求1所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:两个所述燕尾滑块(5)之间通过环绳(6)固定连接,所述安装板(1)前后两侧的左右两端均固定连接有滑轮座(7),所述环绳(6)绕过四个滑轮座(7)的滑轮表面,所述安装板(1)背面的一侧固定连接有机座(8),所述机座(8)的中间转动连接有一对夹持环绳(6)的胶轮(9),所述机座(8)的上侧固定连接有与其中一个胶轮(9)中心轴顶端固定连接的第一电机(10),所述机座(8)的下侧固定连接有套设在该胶轮(9)中心轴底端外部的编码器(11)。

3.根据权利要求1所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述圆管(21)两端位于套管(22)内部的部分均向外扩口,所述圆管(21)的外部且位于扩口部分的一侧套设有挡环(12),且挡环(12)通过螺丝与套管(22)固定连接,所述挡环(12)的内侧转动连接有若干钢珠。

4.根据权利要求1所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述套管(22)通过外部套设的安装架(13)固定连接在安装板(1)上,且安装架(13)设置在套管(22)两端,所述安装架(13)的内表面固定连接有防滑胶条(131),所述安装板(1)的正面且位于安装架(13)两端相背离的一侧均固定连接有角块(14),且角块(14)与安装架(13)两端通过螺栓固定连接。

5.根据权利要求4所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述安装架(13)的前侧中间固定连接有销盒(132),所述销盒(132)内部的后侧滑动连接有方销(133),且方销(133)靠近套管(22)的一侧一体加工有延伸至销盒(132)外部的球头(134),所述套管(22)两端前后两侧的中间均开设有与球头(134)相适配的半圆凹槽(224),所述方销(133)远离球头(134)的一侧与销盒(132)内表面之间压接有第一弹簧(135)。

6.根据权利要求5所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述销盒(132)的内部且位于方销(133)的前侧滑动连接有阶梯卡销(136),且阶梯卡销(136)后侧开设的阶梯可卡住方销(133),所述销盒(132)内表面的前侧固定连接有电磁铁环(137),所述阶梯卡销(136)的前侧与销盒(132)内表面之间压接有第二弹簧(138)。

7.根据权利要求1所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述安装板(1)的左侧设置有气流控制装置(3),所述气流控制装置(3)包括机箱(31),且机箱(31)内部从上到下开设有三个腔室,中间腔室的内部固定连接有气泵(32),所述机箱(31)的左侧贯穿固定连接有四通阀(33),所述气泵(32)的进出气口与四通阀(33)的相对两端之间分别连通有抽气管(34)和排气管(35),所述四通阀(33)的另外两端分别连通有第一气管(36)和第二气管(37),所述第一气管(36)的一端贯穿至机箱(31)右侧且固定连接有过滤器(38),且抽排气管(15)的左端与过滤器(38)右侧连通。

8.根据权利要求7所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所有管路均为保温管路,顶部腔室的内部固定连接有空气质量检测仪(39),且空气质量检测仪(39)底部进气口与第二气管(37)顶端连通,顶部腔室内壁的后侧固定连接有与空气质量检测仪(39)后侧出气口连通的气罩(310),顶部腔室后壁的外侧固定连接有与气罩(310)对应的过滤网罩(311),顶部腔室的前壁贯穿固定连接有控制面板(312)。

9.根据权利要求1所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述上料斗(4)包括锥形料斗(41)及其底端连接的竖筒(42),所述竖筒(42)的内部转动连接有出料结构(43),所述竖筒(42)的左侧固定连接有驱动出料结构(43)转动的第二电机(44),所述出料结构(43)包括左右两块类椭圆板(431),两块所述类椭圆板(431)之间的中心固定连接有轴筒(432),所述轴筒(432)的两侧均固定连接有挡板(433),且两块挡板(433)构成Z型结构,两块所述挡板(433)远离轴筒(432)的一侧与类椭圆板(431)对应两侧均为竖筒(42)内表面贴合的圆弧面,所述轴筒(432)的右端固定连接有延伸至竖筒(42)外部的定位轴(434),且定位轴(434)位于竖筒(42)外部一段的相对两侧均开设有平面,所述竖筒(42)的右侧且位于定位轴(434)的上下两侧均固定连接有定位杆(45),所述定位轴(434)与两根定位杆(45)之间滑动套设有定位套(46),且定位套(46)的内部开设有与定位轴(434)削平段和定位杆(45)相适配的定位孔。

10.根据权利要求9所述的一种基于大数据智慧畜禽养殖用饲养工艺,其特征在于:所述竖筒(42)的内部且位于类椭圆板(431)的顶部滑动设置有松料结构(47),所述松料结构(47)包括与竖筒(42)内腔适配的方环(471),且方环(471)四边的顶部之间固定连接有十字上拱架(472)。
