专利号: 2022104913102
申请人: 夏金芳
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

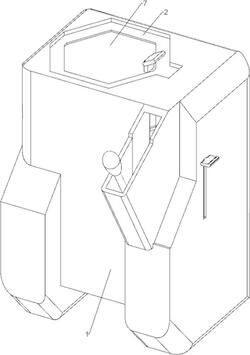

1.一种血液科采集用消毒棉签存放装置,其特征是,包括:外壳(1),外壳(1)内设置有储料桶(2);

推料机构(3),所述储料桶(2)一侧设置有推料机构(3);

挡料机构(4),所述推料机构(3)上设置有所述挡料机构(4);

动力机构(5),所述推料机构(3)上设置有所述动力机构(5),动力机构(5)与挡料机构(4)配合。

2.按照权利要求1所述的一种血液科采集用消毒棉签存放装置,其特征是,推料机构(3)包括:出料道(30),所述储料桶(2)一侧设置有所述出料道(30);

第一导杆(31),所述出料道(30)一侧设置有所述第一导杆(31);

推块(32),所述第一导杆(31)上滑动式设置有所述推块(32),推块(32)与出料道(30)滑动式连接;

第一弹簧(33),所述第一导杆(31)与推块(32)之间连接有第一弹簧(33)。

3.按照权利要求2所述的一种血液科采集用消毒棉签存放装置,其特征是,挡料机构(4)包括:第二导杆(40),所述出料道(30)上下两侧均对称设置有所述第二导杆(40);

第一挡板(41),四个所述第二导杆(40)之间滑动式设置有所述第一挡板(41),第一挡板(41)与出料道(30)一侧滑动式连接;

第二弹簧(42),所述第一挡板(41)上下两侧与四个第二导杆(40)一侧之间均连接有第二弹簧(42);

第一楔形块(43),所述第一挡板(41)底部设置有所述第一楔形块(43)。

4.按照权利要求3所述的一种血液科采集用消毒棉签存放装置,其特征是,动力机构(5)包括:第三导杆(50),所述外壳(1)一侧的内壁上下对称设置有所述第三导杆(50);

斜杆(51),两个所述第三导杆(50)之间滑动式设置有所述斜杆(51),斜杆(51)与第一楔形块(43)配合;

第一导轨(52),所述出料道(30)一侧设置有所述第一导轨(52);

齿条(53),所述推块(32)下部一侧设置有所述齿条(53),齿条(53)与第一导轨(52)滑动式连接;

齿轮(54),所述出料道(30)一侧通过支杆转动式设置有所述齿轮(54),齿轮(54)与齿条(53)和斜杆(51)配合。

5.按照权利要求4所述的一种血液科采集用消毒棉签存放装置,其特征是,还包括有放置组件(6),放置组件(6)包括:第二楔形块(60),所述出料道(30)一侧对称设置有所述第二楔形块(60);

第二导轨(61),所述出料道(30)一侧对称设置有两个第二导轨(61);

第四导杆(62),四个所述第二导轨(61)上均设置有所述第四导杆(62);

第一滑块(64),外侧的两个所述第四导杆(62)上均滑动式设置有所述第一滑块(64);

旋转杆(63),两个所述第一滑块(64)下部之间设置有所述旋转杆(63);

放置块(65),所述旋转杆(63)上转动式设置有所述放置块(65);

第一限位块(66),一侧的所述第一滑块(64)顶部设置有所述第一限位块(66),第一限位块(66)与斜杆(51)滑动式连接;

第三弹簧(67),外侧的两个所述第二导轨(61)下部与两个第一滑块(64)上部之间连接有第三弹簧(67);

第三导轨(68),内侧的两个所述第二导轨(61)上均滑动式设置有所述第三导轨(68);

第二滑块(69),两个所述第三导轨(68)内均滑动式设置有所述第二滑块(69),两个第二滑块(69)相向一侧与放置块(65)两侧连接;

第四弹簧(610),两个所述第三导轨(68)与两个第二滑块(69)之间设置有所述第四弹簧(610),第四弹簧(610)初始状态为压缩状态。

6.按照权利要求5所述的一种血液科采集用消毒棉签存放装置,其特征是,还包括有储料组件(7),储料组件(7)包括:第五导杆(70),所述外壳(1)两侧的内壁上均上下对称设置有所述第五导杆(70);

第二限位块(71),四个所述第五导杆(70)之间滑动式设置有所述第二限位块(71),第二限位块(71)与储料桶(2)滑动式连接;

第五弹簧(72),四个所述第五导杆(70)与第二限位块(71)之间均连接有第五弹簧(72);

第六导杆(73),所述外壳(1)上部两侧的内壁上均设置有所述第六导杆(73);

连杆(74),两个所述第六导杆(73)上均滑动式设置有所述连杆(74),两个连杆(74)与第二限位块(71)配合;

第二挡料板(75),两个所述连杆(74)之间设置有所述第二挡料板(75),第二挡料板(75)与储料桶(2)滑动式连接;

第六弹簧(76),两个所述第六导杆(73)与两个连杆(74)之间连接有第六弹簧(76)。

7.按照权利要求6所述的一种血液科采集用消毒棉签存放装置,其特征是,还包括有下压组件(8),下压组件(8)包括:第七导杆(80),所述外壳(1)一侧设置有所述第七导杆(80);

固定滑套(81),一侧的所述第二楔形块(60)上设置有所述固定滑套(81);

压杆(82),所述固定滑套(81)上滑动式设置有所述压杆(82),压杆(82)底端与第一限位块(66)配合;

拨块(83),所述压杆(82)顶端设置有所述拨块(83),拨块(83)与第七导杆(80)滑动式连接;

第七弹簧(84),所述固定滑套(81)顶部与拨块(83)底部之间连接有第七弹簧(84)。

8.按照权利要求6所述的一种血液科采集用消毒棉签存放装置,其特征是,所述第二挡料板(75)顶部设置有凸起。
