专利号: 2022104962452
申请人: 祝小平
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

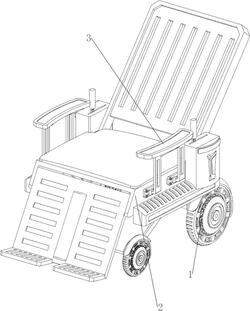

1.一种医疗儿科用多功能辅助治疗座椅,其特征是:包括有车轮(1)、坐垫(2)、扶手(3)、靠背机构(4)和锁定机构(5),坐垫(2)上对称转动式连接有车轮(1),坐垫(2)两侧对称设有扶手(3),坐垫(2)一侧设有靠背机构(4),靠背机构(4)部件与坐垫(2)之间连接有锁定机构(5);

靠背机构(4)包括有第一连接板(41)、旋转靠背板(42)和第一扭力弹簧(43),坐垫(2)底部一侧均匀设有第一连接板(41),第一连接板(41)之间转动式连接有旋转靠背板(42),旋转靠背板(42)一侧与坐垫(2)转动式连接,旋转靠背板(42)下侧中部与两侧的第一连接板(41)之间连接有第一扭力弹簧(43);

锁定机构(5)包括有直齿轮(51)、第一滑套(52)、滑动挡板(53)、第一弹簧(54)、旋转卡位板(55)和第二扭力弹簧(56),旋转靠背板(42)下侧对称设有直齿轮(51),坐垫(2)上对称设有第一滑套(52),第一滑套(52)外侧均滑动式连接有滑动挡板(53),滑动挡板(53)上部均与同侧的第一滑套(52)之间连接有第一弹簧(54),坐垫(2)一侧对称转动式连接有旋转卡位板(55),旋转卡位板(55)内侧均与坐垫(2)之间连接有第二扭力弹簧(56);

还包括有拨动机构(6),拨动机构(6)包括有第一旋转连接杆(61)、把手(62)、第三扭力弹簧(63)、旋转带动杆(64)、第四扭力弹簧(65)和挡杆(66),第一滑套(52)上部均转动式连接有第一旋转连接杆(61),第一旋转连接杆(61)中部均连接有把手(62),把手(62)中部内侧均与同侧的第一滑套(52)之间连接有第三扭力弹簧(63),把手(62)下侧均转动式连接有旋转带动杆(64),旋转带动杆(64)均与同侧的把手(62)之间连接有第四扭力弹簧(65),把手(62)一侧均设有挡杆(66);

还包括有带动机构(7),带动机构(7)包括有第一连接杆(71)、推动板(72)和第二弹簧(73),第一滑套(52)上部外侧均设有第一连接杆(71),第一连接杆(71)一侧均滑动式连接有推动板(72),推动板(72)上部均与同侧的第一连接杆(71)之间连接有第二弹簧(73)。

2.按照权利要求1所述的一种医疗儿科用多功能辅助治疗座椅,其特征是:还包括有连动机构(8),连动机构(8)包括有第二连接板(81)、第二旋转连接杆(82)和传动组件(83),两侧的第一连接板(41)底部均设有第二连接板(81),第二连接板(81)之间转动式连接有第二旋转连接杆(82),第二旋转连接杆(82)两侧均与同侧的第一旋转连接杆(61)之间连接有传动组件(83)。

3.按照权利要求2所述的一种医疗儿科用多功能辅助治疗座椅,其特征是:还包括有腿部运动机构(9),腿部运动机构(9)包括有第三连接板(91)、放脚板(92)和第五扭力弹簧(93),坐垫(2)底部一侧设有第三连接板(91),第三连接板(91)一侧转动式连接有放脚板(92),放脚板(92)上部两侧均与第三连接板(91)之间连接有第五扭力弹簧(93)。

4.按照权利要求3所述的一种医疗儿科用多功能辅助治疗座椅,其特征是:还包括有推动机构(10),推动机构(10)包括有第四连接板(101)、第三旋转连接杆(102)、第五连接板(103)、滑动带动板(104)和旋转带动板(105),放脚板(92)一侧设有第四连接板(101),第四连接板(101)之间连接有第三旋转连接杆(102),坐垫(2)底部中间设有第五连接板(103),第五连接板(103)下侧滑动式连接有滑动带动板(104),滑动带动板(104)一侧与第三旋转连接杆(102)转动式连接,一侧车轮(1)的转动轴中部设有旋转带动板(105)。
