专利号: 2022105046152
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

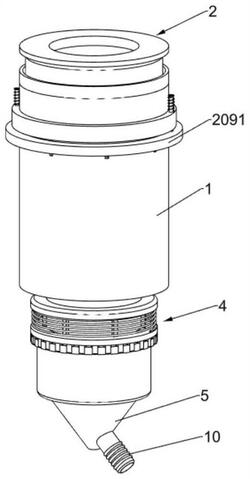

1.一种用于冲击地压危险矿井的锚索引水器,包括第一固定壳、锥形壳和出水管,第一固定壳的下方设置锥形壳,锥形壳下部连通出水管,其特征在于:还包括有卡紧机构、密封机构和转向机构,第一固定壳内表面上部设置卡紧机构,第一固定壳的内表面下部设置密封机构,密封机构下部设置转向机构,转向机构下部螺纹连接锥形壳;

卡紧机构包括有第一固定环、固定板、卡爪、第一滑动杆、第一弹簧、压套、楔形块、第二弹簧和锁止组件,第一固定环通过若干个固定板固定连接在第一固定壳内表面上部,第一固定环沿周向滑动连接若干个卡爪,卡爪上部开设有楔形槽,卡爪外端滑动连接第一滑动杆,第一滑动杆的外端固接于第一固定壳内表面,第一滑动杆环套第一弹簧,压套滑动连接于第一固定壳内表面上部,压套下表面与第一固定环上表面之间固接第二弹簧,压套下表面固接若干个楔形块,楔形块与卡爪开设的楔形槽滑动配合,锁止组件与卡爪滑动配合。

2.根据权利要求1所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:锥形壳的形状为锥台,锥形壳的上表面设有螺纹。

3.根据权利要求1所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:卡爪内表面设有若干根长条形橡胶防滑条。

4.根据权利要求1所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:锁止组件包括有滑动环、凹形板、第二滑动杆和第三弹簧,滑动环滑动连接于第一固定壳外表面上部,滑动环内沿周向表面设置有若干个凹形板,滑动环上表面对称固定连接两根第二滑动杆,两根第二滑动杆分别与第一固定壳滑动连接,第二滑动杆上部环套第三弹簧,第三弹簧的上端与第二滑动杆的上端固定连接,第三弹簧的下端与第一固定壳连接。

5.根据权利要求1所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:密封机构包括有第二固定壳、橡胶套和第四弹簧,第二固定壳连通于第一固定壳的下端,第二固定壳内表面上部滑动连接橡胶套,第二固定壳上部设置为阶梯形,第二固定壳阶梯台上表面与橡胶套下表面之间固接第四弹簧。

6.根据权利要求5所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:橡胶套为外表面设有橡胶材质的外沿壁,橡胶套外沿壁上端内径有倒角。

7.根据权利要求1所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:转向机构包括有第二固定环、齿牙盘、第五弹簧和齿牙圆管,第二固定环固定连接于第二固定壳外表面下部,第二固定壳外表面下部设有花键,齿牙盘沿花键滑动连接于第二固定壳外表面下部,齿牙盘上表面与第二固定环下表面之间固接有第五弹簧,第二固定环下部转动连接有齿牙圆管,齿牙盘表面周向设置的齿牙块与齿牙圆管上端设置的齿牙槽配合。

8.根据权利要求1所述的一种用于冲击地压危险矿井的锚索引水器,其特征在于:还包括有固定条、转轴、涡扇和刮板,固定条固接于锥形壳内表面,固定条转动连接转轴,转轴上端固接涡扇,转轴下部固接刮板,刮板与锥形壳内表面滑动配合。
