1.一种四氧化三铁光热纳米材料除藻方法，其特征在于：其步骤是：以下步骤是在光热转换装置中进行，S1、利用阳光或模拟太阳光源照射样品池，并用光强测量仪测量光强，调整模拟光源位置，使其符合太阳光照射到水面的光照强度范围60000‑100000Lux；

S2、将培养好的实验藻液与配置好浓度的Fe3O4NPs流体以间歇或滴加的方式加入样品池中，放入隔热保护层中，调整使其一面充分接受光热；

S3、通过热电偶连接样品池与数据采集器，采集不同时间实验样品液体温度；

S4、通过收集的数据绘制温度‑时间曲线图，并对光照完成后的藻液进行死亡率测试；

S5、样品处理后，Fe3O4NPs使用强磁铁进行回收，并进行三次循环实验；

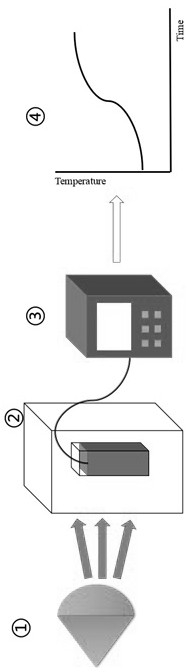

所述光热转换装置包括模拟太阳光源、隔热保护层、数据采集器；

所述Fe3O4Nps的制备方法，Fe3O4NPs即四氧化三铁光热纳米材料：称取FeCl3·6H2O溶解在乙二醇中，缓慢搅拌使其完全溶解，得到溶液A；

称量CO(NH2)2，在剧烈搅拌下加入溶液A，得到溶液B；

将溶液B加入密封的聚四氟隆内衬高压釜，在烘箱内，200℃下水热处理12小时，将密封高压釜中的溶液自然冷却到室温，用乙醇和去离子水磁分离洗涤后，收集褐黑沉淀，获得平均尺寸100nm的Fe3O4NPs。

2.根据权利要求1所述的四氧化三铁光热纳米材料除藻方法，其特征在于：FeCl3·6H2O和CO(NH2)2的物质的量比为2.5mmol:25mmol,乙二醇用量为30ml。

3.根据权利要求1所述的四氧化三铁光热纳米材料除藻方法，其特征在于：模拟太阳光源采用疝气灯，规格为12V,500W,达到样品池的光照强度80000‑100000Lux。

4.根据权利要求1所述的四氧化三铁光热纳米材料除藻方法，其特征在于：盛装纳米流体的样品池为玻璃比色皿，尺寸大小为 12.5 mm×12.5 mm×45 mm，比色皿外包自制的隔热保护层，隔热保护层由墙体隔热板制成，尺寸大小为40 mm×40 mm×100 mm，以隔绝样品池与外界环境之间的能量交换，样品池中纳米材料光热转换时水溶液温度能达到45‑53℃。

5.权利要求1所述的四氧化三铁光热纳米材料除藻方法在藻类杀除技术上的应用。
