专利号: 2022105373597
申请人: 韩大建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

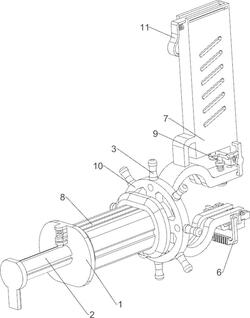

1.一种房屋建筑柱扎钢筋绑扎装置,包括有握把(1)、滑动杆(2)、转动盘(3)、转动架(4)和限位架(5),握把(1)的内部滑动式连接有滑动杆(2),滑动杆(2)的右侧连接有转动盘(3),转动盘(3)的右侧连接有转动架(4),转动架(4)的右下侧连接有限位架(5),其特征在于:还包括有夹紧机构(6)、上料机构(7)和卡住机构(11),转动架(4)的右下侧设有用于夹紧钢丝的夹紧机构(6),转动架(4)的顶部设有用于存放钢丝的上料机构(7),上料机构(7)的顶部设有卡住机构(11)。

2.如权利要求1所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:夹紧机构(6)包括有夹紧件(61)、第一弹簧(62)、第一固定块(63)和第一滑动架(64),转动架(4)右下部的前后两侧均连接有第一固定块(63),两个第一固定块(63)之间滑动式连接有第一滑动架(64),转动架(4)的右下侧前后对称式滑动连接有用于将钢丝夹紧的夹紧件(61),两个夹紧件(61)均与第一滑动架(64)接触,两个夹紧件(61)与转动架(4)之间均连接有第一弹簧(62),两个第一弹簧(62)分别套在两个夹紧件(61)上。

3.如权利要求2所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:上料机构(7)包括有装料框(71)、第二滑动架(72)和第二弹簧(73),转动架(4)的顶部连接有装料框(71),转动架(4)的右上侧前后对称式滑动连接有第二滑动架(72),两个第二滑动架(72)均与装料框(71)滑动连接,两个第二滑动架(72)与装料框(71)之间均连接有第二弹簧(73)。

4.如权利要求3所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:卡住机构(11)包括有拉动块(111)、第五弹簧(112)和滑动板(113),装料框(71)的内部上侧滑动式连接有用于挡住装料框(71)顶部的滑动板(113),滑动板(113)的左侧连接有拉动块(111),拉动块(111)与装料框(71)之间连接有第五弹簧(112)。

5.如权利要求4所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:还包括有用于固定滑动杆(2)的固定机构(8),固定机构(8)包括有第二固定块(81)、第三滑动架(82)和第三弹簧(83),滑动杆(2)的顶部左侧开有卡槽(84),握把(1)的左上侧连接有第二固定块(81),第二固定块(81)上滑动式连接有第三滑动架(82),第三滑动架(82)与握把(1)滑动连接,并且第三滑动架(82)与卡槽(84)接触,第三滑动架(82)与握把(1)之间连接有第三弹簧(83)。

6.如权利要求5所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:还包括有拨动机构(9),拨动机构(9)包括有导向杆(91)、滑块(92)、拨动杆(93)、第四弹簧(94)和楔形块(95),转动架(4)的右侧上部滑动式连接有拨动杆(93),拨动杆(93)位于两个第二滑动架(72)的左侧,拨动杆(93)与转动架(4)之间连接有第四弹簧(94),第四弹簧(94)套在拨动杆(93)上,装料框(71)的底部连接有导向杆(91),拨动杆(93)的顶部连接有滑块(92),滑块(92)与导向杆(91)滑动连接,两个第二滑动架(72)的左上侧均连接有楔形块(95),两个楔形块(95)均与滑块(92)接触。

7.如权利要求6所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:还包括有用于驱动转动盘(3)转动的驱动机构(10),驱动机构(10)包括有电机(101)、直齿轮(102)和齿环(103),握把(1)的底部右侧安装有电机(101),电机(101)的输出轴上连接有直齿轮(102),转动盘(3)的左侧连接有齿环(103),齿环(103)与直齿轮(102)啮合。

8.如权利要求7所述的一种房屋建筑柱扎钢筋绑扎装置,其特征在于:转动盘(3)上均匀间隔地连接有转动杆(31)。
