1.一种多纬组合提花织物织造方法，其特征在于，包括如下步骤：

（1）确定组合纬数为M，且M≥2，纬线以逐纬等比方式排列，各纬自下而上依次命名为甲纬、乙纬、丙纬……（M‑1）纬、M纬；

（2）设定基础组织循环数为R，R≥5，R与M之间存在下述关系：

当R=M*n，n为正整数，不满足等经浮长组合结构要求，

当R=M*n+1，n为正整数，满足等经浮长组合结构要求，且组合结构中（1,1+R）点落在乙纬纬排上，即为乙纬组织点，当R=M*n+2，n为正整数，满足等经浮长组合结构要求，且组合结构中（1,1+R）点落在丙纬纬排上，即为丙纬组织点，……，

当R=M*n+（M‑1），n为正整数，满足等经浮长组合结构要求，且组合结构中（1,1+R）点落在（M‑1）纬纬排上，即为（M‑1）纬组织点；

（3）M组具有相同组织循环数与飞数但不同起始点位置的基础组织分别记作为A1、A2、A3、……AM，以下述方式进行各基础组织起始点的确定：以其左下角为起点，固定基础组织A1起始点位置为（1,1），

在组合组织循环数中，将A1起始点沿经向上移R点，确定（1,1+R）点，以（1,1+R）点为固定点，以等同于基础组织A1的飞数补全A2的组织，同时，确定该组纬的起始点位置与所在的纬排位置，将A1起始点沿经向上移2R点，确定（1,1+2R）点，以（1,1+2R）点为固定点，以等同于基础组织A1的飞数补全A3的组织，同时，确定该组纬的起始点位置与所在的纬排位置，……，将A1起始点沿经向上移（M‑1）R点，确定（1,1+（M‑1）R）点，以（1,1+2R）点为固定点，以等同于基础组织A1的飞数补全AM的组织，同时，确定该组纬的起始点位置与所在的纬排位置；

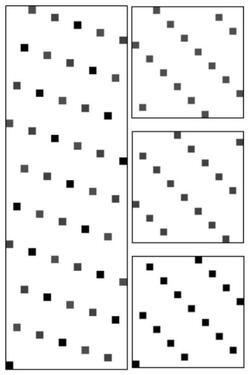

（4）记录各基础组织起始点位置，将M组基础组织按照A1、A2、A3、……AM的先后顺序逐纬纵向等比组合，得到等经浮长多纬组合结构图；

（5）步骤（4）得到的等经浮长多纬组合结构图用于提花织物织造：将基础组织通过影光组织形成单层结构，并以组合全显方法组合形成等经浮长的组合结构，搭配步骤（1）的选纬信息，形成多纬组合提花织物。

2.根据权利要求1所述的一种多纬组合提花织物织造方法，其特征在于：多纬组合中组合纬数是单经奇数纬组合或是单经偶数纬组合。

3.根据权利要求1所述的一种多纬组合提花织物织造方法，其特征在于：步骤（4）中，基础组织组合后，在相邻M个的经向循环数和纬向循环数都为R的组织中，组织点排序不同但具有相同的组织点分布特征。

4.根据权利要求1所述的一种多纬组合提花织物织造方法，其特征在于：步骤（4）中，基础组织组合后的经向浮长比相等，最长经浮长为R‑1。

5.根据权利要求1所述的一种多纬组合提花织物织造方法，其特征在于，步骤（5）中，满足下述条件的组合结构参与提花：使用一纬两点全显技术点时，组合全显结构产生的表面最长经浮长为R‑3。
