专利号: 2022105381860
申请人: 四川华西宜宾建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

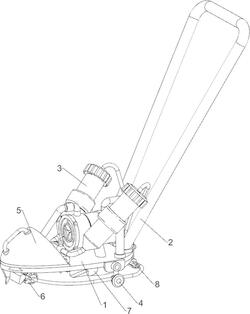

1.一种建筑用的瓷砖美缝装置,包括有底板(1)和推杆(2),底板(1)顶部右侧设置有推杆(2),其特征在于:还包括有出料机构(3)和调节机构(4),底板(1)顶部右侧设置有用于将美缝剂喷出的出料机构(3),推杆(2)位于出料机构(3)的右侧,底板(1)底部右侧设置有调节机构(4);出料机构(3)包括有空气泵(31)、出气管(32)、第一软管(33)、盖子(34)、储料筒(35)、固定架(36)、第二软管(37)、阀门(38)、出料管(39)和压板(310),底板(1)顶部右侧设置有用于运输空气的空气泵(31),空气泵(31)顶部右侧设置有出气管(32)并连通,出气管(32)右侧前后对称式设置有第一软管(33)并连通,底板(1)顶部的右侧前后对称式设置有固定架(36),两个固定架(36)中部均设置有储料筒(35),第一软管(33)另一端均与相邻的储料筒(35)连接并连通,两个储料筒(35)上部均螺纹式设置有盖子(34),底板(1)中部设置有出料管(39),出料管(39)上部转动式设置有阀门(38),出料管(39)上部前后对称式设置有第二软管(37)并连通,第二软管(37)另一端均与相邻的储料筒(35)底部连接并连通,出料管(39)右侧下部设置有压板(310);调节机构(4)包括有第一脚轮(41)、第一连接杆(42)、第一固定柱(43)、环状杆(44)、第一固定板(45)、第二固定柱(46)、第二连接杆(47)、第二脚轮(48)、第三连接杆(49)、第二固定板(410)、活塞杆(411)、套筒(412)、第一弹簧(413)、固定环(414)、第三软管(415)和第三固定板(416),底板(1)底部左侧设置有第一固定板(45),第一固定板(45)底部设置有第二固定柱(46),第二固定柱(46)前后对称转动式设置有第二连接杆(47),第二连接杆(47)下部之间转动式设置有第二脚轮(48),底板(1)顶部右侧左右对称式设置有固定环(414),两个固定环(414)上部之间设置有套筒(412),套筒(412)右侧滑动式设置有活塞杆(411),活塞杆(411)与套筒(412)连接有第一弹簧(413),第一弹簧(413)绕在活塞杆(411)上,套筒(412)顶部右侧设置有第三软管(415)并连通,第三软管(415)另一端与出气管(32)底部右侧连接并连通,底板(1)右侧前后对称式设置有第三固定板(416),两个第三固定板(416)外侧均转动式设置有第一连接杆(42),第一连接杆(42)下侧中部均设置有第一固定柱(43),第一固定柱(43)上均转动式设置有用于辅助建筑用的瓷砖美缝装置移动的第一脚轮(41),活塞杆(411)右侧设置有第三连接杆(49),底板(1)右侧设置有第二固定板(410),第二固定板(410)位于固定环(414)右侧,第三连接杆(49)与第二固定板(410)转动式连接,第二连接杆(47)、第一固定柱(43)与第三连接杆(49)之间连接有环状杆(44)。

2.如权利要求1所述的一种建筑用的瓷砖美缝装置,其特征在于:还包括有用于对瓷砖的缝隙内的灰尘进行清理的清理机构(5),清理机构(5)包括有连接环(51)、连接管(52)、过滤网(53)、挡板(54)、第四固定板(55)、第一收集箱(56)、滑块(57)、刮板(58)和吸尘管(59),空气泵(31)左侧上部设置有连接环(51),连接环(51)左侧设置有连接管(52)并连通,连接管(52)下部设置有用于对瓷砖缝隙内的杂物进行过滤的过滤网(53),底板(1)顶部左侧前后对称式设置有第四固定板(55),两个第四固定板(55)左侧之间设置有挡板(54),连接管(52)另一端与挡板(54)上部连接并连通,底板(1)顶部左侧放置有用于对瓷砖缝隙内的灰尘进行收集的第一收集箱(56),挡板(54)位于第一收集箱(56)内侧右部,底板(1)上部左侧前后对称滑动式设置有滑块(57),滑块(57)顶部与第一收集箱(56)底部相连接,底板(1)底部左侧设置有刮板(58),第一收集箱(56)底部左侧设置有吸尘管(59)并连通,吸尘管(59)贯穿底板(1)底部。

3.如权利要求1所述的一种建筑用的瓷砖美缝装置,其特征在于:还包括有用于对瓷砖表面进行上蜡的上蜡机构(6),上蜡机构(6)包括有固定杆(61)、第一连接板(62)和美缝蜡(63),底板(1)底部左侧设置有固定杆(61),固定杆(61)位于刮板(58)右侧,固定杆(61)底部设置有第一连接板(62),第一连接板(62)底部卡接式设置有美缝蜡(63)。

4.如权利要求1所述的一种建筑用的瓷砖美缝装置,其特征在于:还包括有用于对溢出瓷砖表面的美缝剂进行铲除的收集机构(7),收集机构(7)包括有第二连接板(71)、第三连接板(72)、第二收集箱(73)和铲板(74),底板(1)底部右侧设置有第二连接板(71),第二固定板(410)底部左侧设置有第三连接板(72),底板(1)底部右侧设置有第二收集箱(73),第二收集箱(73)位于第二连接板(71)与第三连接板(72)外侧,第二收集箱(73)与第二连接板(71)和第三连接板(72)滑动式连接,第二收集箱(73)左侧下部设置有铲板(74)。

5.如权利要求4所述的一种建筑用的瓷砖美缝装置,其特征在于:还包括有用于对溢出瓷砖表面的美缝剂进行擦除的擦试机构(8),擦试机构(8)包括有第四连接杆(81)、丝杆(82)、螺母(83)、固定管(84)、海绵块(85)和第二弹簧(86),第二收集箱(73)右侧前后对称式设置有第四连接杆(81),两根第四连接杆(81)内侧之间设置有丝杆(82),丝杆(82)前后两侧均螺纹式设置有螺母(83),丝杆(82)前后两侧均滑动式设置有固定管(84),固定管(84)均与相邻的螺母(83)接触,固定管(84)底部均安装有海绵块(85),两根固定管(84)内侧之间连接有第二弹簧(86),第二弹簧(86)绕在丝杆(82)中部。

6.如权利要求1所述的一种建筑用的瓷砖美缝装置,其特征在于:推杆(2)上套有防滑套。
