专利号: 2022105408859
申请人: 天津工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

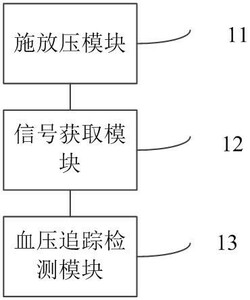

1.一种血压追踪检测系统,其特征在于,包括:施放压模块、信号获取模块以及血压追踪检测模块;

所述施放压模块用于根据施压指令对目标用户检测部位施加压力;所述施放压模块还用于根据放压指令对目标用户检测部位释放压力;

所述信号获取模块与所述施放压模块连接;所述信号获取模块用于获取目标用户检测部位的光电脉搏波信号和压力信号;

所述血压追踪检测模块与所述信号获取模块连接;所述血压追踪检测模块用于根据一个施放压周期内的光电脉搏波信号和压力信号,确定所述目标用户检测部位的初始血压值,进而确定所述初始血压值对应的初始压力值;当施放压模块对目标用户检测部位施加的压力信号与初始压力值相等后,根据对应的光电脉搏波信号,获取光电脉搏波信号的形态学特征,进而根据形态学特征更新压力值。

2.根据权利要求1所述的一种血压追踪检测系统,其特征在于,所述施放压模块包括:施压子模块和放压子模块;

所述施压子模块用于根据施压指令对目标用户检测部位施加压力;

所述放压子模块与所述施压子模块连接;所述放压子模块用于根据放压指令对目标用户检测部位释放压力。

3.根据权利要求2所述的一种血压追踪检测系统,其特征在于,所述施放压模块还包括:放气速度确定子模块;

所述放气速度确定子模块与所述信号获取模块连接;所述放气速度确定子模块用于根据放气过程中的光电脉搏波信号确定光电脉搏波信号的峰峰值,并根据光电脉搏波信号的峰峰值确定放气速度。

4.根据权利要求1所述的一种血压追踪检测系统,其特征在于,所述信号获取模块包括:获取子模块、预处理子模块和模板化处理子模块;

所述获取子模块与施放压模块连接;所述获取子模块用于获取所述目标用户检测部位的光电脉搏波信号和压力信号;

所述预处理子模块与所述获取子模块连;所述预处理子模块用于对光电脉搏波信号进行基线漂移去除、噪声过滤、包络线检测和峰峰值检测;

所述模板化处理子模块与所述预处理子模块连接;所述模板化处理子模块用于根据预处理后的光电脉搏波信号确定光电脉搏波信号模板波形。

5.根据权利要求4所述的一种血压追踪检测系统,其特征在于,所述模板化处理子模块包括:归一化处理单元和光电脉搏波信号模板波形确定单元;

所述归一化处理单元与所述光电脉搏波信号模板波形确定单元连接;

所述归一化处理单元用于对所述预处理后的光电脉搏波信号进行单周期幅值与长度归一化;

所述光电脉搏波信号模板波形确定单元用于根据单周期幅度归一化和长度归一化的光电脉搏波信号滑动平均确定光电脉搏波信号模板波形。

6.根据权利要求4所述的一种血压追踪检测系统,其特征在于,所述血压追踪检测模块包括:初始血压值计算子模块、压力维持子模块、特征提取子模块、特征匹配子模块和血压更新子模块;

所述初始血压值计算子模块分别与所述预处理子模块和所述压力维持子模块连接;

所述初始血压值计算子模块用于根据预处理后的光电脉搏波信号和压力信号确定预处理后的光电脉搏波信号的峰峰值差值最大时刻所对应的施加在目标用户检测部位的压力信号;所述峰峰值差值最大时刻所对应的施加在目标用户检测部位的压力信号为所述目标用户检测部位的初始压力值,进而根据所述目标用户检测部位的初始压力值和所述放压指令中的压力信号确定所述目标用户检测部位的初始收缩压和初始舒张压;

所述压力维持子模块与获取子模块连接;

所述压力维持子模块用于施加维持在所述目标用户检测部位的初始压力值;所述压力维持子模块还用于当放压指令结束以后,获取维持在设定压力值下的目标用户检测部位的光电脉搏波信号和压力信号;

所述特征提取子模块与所述模板化处理子模块连接;

所述特征提取子模块用于根据光电脉搏波信号模板波形确定光电脉搏波信号的形态学特征;所述形态学特征包括:模板光电脉搏波信号的积分面积、模板光电脉搏波信号的上升沿参数、模板光电脉搏波信号的波形自相关与互相关差值;

所述特征匹配子模块分别与所述特征提取子模块和所述压力维持子模块连接;

所述特征匹配子模块用于将单周期光电脉搏波信号模板波形的形态学特征与第一个周期光电脉搏波信号模板波形的形态学特征滑动比较定量差值,基于所述定量差值获取压力维持子模块更新后的压力值;

所述血压更新子模块与所述压力维持子模块连接;

所述血压更新子模块用于基于所述压力维持子模块更新后的压力值和维持在更新压力值下的光电脉搏波信号获取新的血压值。

7.根据权利要求6所述的一种血压追踪检测系统,其特征在于,所述初始血压值计算子模块包括:滤波单元;

所述滤波单元用于对所述初始压力值进行优化处理,以及对光电脉搏波信号的峰峰值进行自适应滤波。
