专利号: 2022105462340
申请人: 蔡春柿
专利类型:发明专利
专利状态:授权未缴费
专利领域: 清洁
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

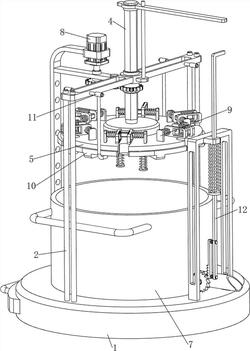

1.一种生物医药植物药根部旋转清洗设备,其特征在于,包括有:底板(1)和支撑架(2),所述支撑架(2)固接于所述底板(1)上侧中部;

转柱(3),所述转柱(3)转动式安装于所述支撑架(2)顶部中间;

六菱柱(4),所述六菱柱(4)滑动式设置在所述转柱(3)内;

转盘(5),所述转盘(5)固接于所述六菱柱(4)的下端;

移动板(6),所述移动板(6)转动式连接在所述六菱柱(4)的上部,所述移动板(6)和所述支撑架(2)滑动式连接;

水箱机构(7),所述水箱机构(7)设置在所述底板(1)的上侧中部;

动力机构(8),所述动力机构(8)设置在所述底板(1)的上侧;

水箱机构(7)包括有:

储水框(70),所述储水框(70)固接于所述底板(1)的上侧中部;

球阀(71),所述球阀(71)转动式安装于所述储水框(70)的一侧下部;

拉框(72),所述拉框(72)滑动式设置在所述底板(1)内;

动力机构(8)包括有:

第一固定架(80),所述第一固定架(80)固接于所述底板(1)顶部一侧;

电机(81),所述电机(81)安装于所述第一固定架(80)上;

第一转轴(82),所述第一固定架(80)的上部转动式安装于至少两根第一转轴(82),其中一根第一转轴(82)和电机(81)的输出轴连接;

全齿轮(83),所述第一转轴(82)的下端均安装有全齿轮(83),所述转柱(3)下部也安装有全齿轮(83),相邻的两个全齿轮(83)啮合;

还包括有夹紧机构(9),夹紧机构(9)包括有:第二固定架(90),所述转盘(5)的上侧绕圆周方向均匀间隔的连接有第二固定架(90);

夹板(91),每个第二固定架(90)上均滑动式设有两个夹板(91);

第一弹簧(92),每个第二固定架(90)上均设置有第一弹簧(92),所述第一弹簧(92)的两端分别与所述第二固定架(90)和所述夹板(91)连接;

还包括有旋转机构(10),旋转机构(10)包括有:第二转轴(1000),所述第二转轴(1000)固接于所述转盘(5)的下侧中部;

转架(1001),所述转架(1001)转动式连接在所述第二转轴(1000)上,所述转架(1001)和所述转盘(5)配合;

连接盘(1002),所述连接盘(1002)固接于所述第二转轴(1000)的下端;

卡柱(1003),所述连接盘(1002)上滑动式设有至少两根卡柱(1003);

第二弹簧(1004),所述卡柱(1003)上均设置有第二弹簧(1004),所述第二弹簧(1004)的两端分别与所述连接盘(1002)和所述卡柱(1003)连接;

还包括有下压机构(12),下压机构(12)包括有:第三固定架(1200),所述底板(1)顶部远离所述第一固定架(80)的一侧固接有第三固定架(1200);

下压杆(1201),所述下压杆(1201)滑动式设置在所述第三固定架(1200)上;

第三弹簧(1202),所述下压杆(1201)上设置有第三弹簧(1202),所述第三弹簧(1202)的两端分别与所述第三固定架(1200)和所述下压杆(1201)连接;

棘条(1203),所述棘条(1203)滑动式设置在所述下压杆(1201)上;

第四弹簧(1204),所述棘条(1203)上设置有第四弹簧(1204),所述第四弹簧(1204)的两端分别与所述下压杆(1201)和所述棘条(1203)连接;

棘齿轮(1205),所述棘齿轮(1205)安装于所述球阀(71)上,所述棘齿轮(1205)和所述棘条(1203)配合。

2.如权利要求1所述的一种生物医药植物药根部旋转清洗设备,其特征在于,还包括有卡扣机构(11),卡扣机构(11)包括有:固定柱(1100),所述支撑架(2)的两侧均固接有至少两根固定柱(1100);

转环(1101),每个固定柱(1100)上均转动式连接有转环(1101);

卡杆(1102),每个转环(1101)上均连接有卡杆(1102),所述卡杆(1102)和所述转盘(5)接触。

3.如权利要求1所述的一种生物医药植物药根部旋转清洗设备,其特征在于,所述转盘(5)的外侧均匀间隔的开有用于放置植物的放置槽。
