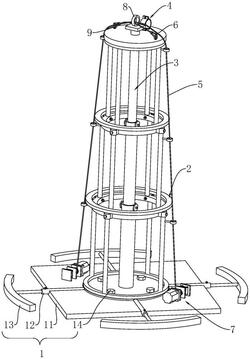

1.一种电缆敷设结构，其特征在于：包括伸缩底座(1)、伸缩架(2)、伸缩支杆(3)和拉力稳定机构，所述伸缩架(2)和伸缩支杆(3)均安装在伸缩底座(1)上，所述伸缩架(2)上安装有用于夹持电缆的夹持件(4)，所述拉力稳定机构包括拉绳(5)、挂钩(6)和用于收卷拉绳(5)的缠绕组件(7)，所述缠绕组件(7)安装在伸缩底座(1)上，所述拉绳(5)的一端与缠绕组件(7)相连接，所述拉绳(5)的另一端与挂钩(6)相连接，所述伸缩支杆(3)上安装有吊环(8)，所述伸缩架(2)上安装有拉环(9)，所述拉绳(5)穿设于吊环(8)内，所述挂钩(6)与拉环(9)卡接。

2.根据权利要求1所述的一种电缆敷设结构，其特征在于：所述缠绕组件(7)包括驱动电机(71)、绕线转轴(72)、支撑架(73)和用于固定绕线转轴(72)的制动件(74)，所述驱动电机(71)、支撑架(73)和制动件(74)均安装在伸缩底座(1)上，所述绕线转轴(72)转动连接在支撑架(73)上，所述驱动电机(71)的电机轴与绕线转轴(72)同轴连接，所述拉绳(5)与绕线转轴(72)固定连接，所述拉绳(5)缠绕在绕线转轴(72)上。

3.根据权利要求2所述的一种电缆敷设结构，其特征在于：所述制动件(74)包括基块(741)、夹块(742)、制动齿轮(743)和锁定杆(744)，所述基块(741)固定连接在伸缩底座(1)上，所述夹块(742)有两个，两个夹块(742)均铰接在基块(741)上，所述制动齿轮(743)固定连接在绕线转轴(72)远离驱动电机(71)的一端，所述制动齿轮(743)插设于两个夹块(742)之间，所述两个夹块(742)相对的表面上设有齿槽(7421)，所述制动齿轮(743)插设于齿槽(7421)内，所述制动齿轮(743)与齿槽(7421)的槽壁啮合，两个所述夹块(742)均与锁定杆(744)可拆卸连接。

4.根据权利要求3所述的一种电缆敷设结构，其特征在于：所述锁定杆(744)包括横杆(7441)和锁定螺钉(7442)，两个所述夹块(742)均与横杆(7441)抵接，两个所述夹块(742)上均设有锁定螺孔(7422)，所述横杆(7441)上设有与锁定螺孔(7422)相对的钉孔(7443)，所述锁定螺钉(7442)穿设于钉孔(7443)内，所述锁定螺钉(7442)插设于锁定螺孔(7422)内，所述锁定螺钉(7442)与锁定螺孔(7422)的孔壁螺纹连接。

5.根据权利要求1所述的一种电缆敷设结构，其特征在于：所述伸缩底座(1)包括底板(11)、伸缩腿(12)、承力块(13)和锚固螺钉(14)，所述伸缩腿(12)有若干个，若干个所述伸缩腿(12)均固定连接在底板(11)上，若干个所述伸缩腿(12)沿底板(11)的周向设置，所述承力块(13)固定连接在伸缩腿(12)远离底板(11)的一端，所述伸缩架(2)、伸缩支杆(3)、缠绕组件(7)和底板(11)均安装在底板(11)上，所述锚固螺钉(14)贯穿底板(11)。

6.根据权利要求5所述的一种电缆敷设结构，其特征在于：所述伸缩腿(12)包括支撑筒(121)、支撑杆(122)和定位螺钉(123)，所述支撑筒(121)固定连接在底板(11)上，所述支撑杆(122)插设于支撑筒(121)内，所述支撑杆(122)与支撑筒(121)滑动连接，所述支撑筒(121)远离底板(11)的一端设有定位孔(1211)，所述支撑杆(122)上设有与定位孔(1211)相对的定位螺孔(1221)，所述定位螺钉(123)插设于定位孔(1211)和定位螺孔(1221)内，所述定位螺钉(123)与定位螺孔(1221)的孔壁螺纹连接。

7.根据权利要求1所述的一种电缆敷设结构，其特征在于：所述伸缩架(2)包括框架(21)、顶板(22)和自锁滑动件(23)，所述框架(21)有若干个，若干个框架(21)依次同轴套设，所述自锁滑动件(23)连接在两个框架(21)之间，所述顶板(22)固定连接在远离所述伸缩底座(1)的框架(21)上，远离所述顶板(22)的所述框架(21)固定连接在伸缩底座(1)上，所述拉环(9)和夹持件(4)均固定连接在顶板(22)上。

8.根据权利要求7所述的一种电缆敷设结构，其特征在于：所述框架(21)包括支撑环(211)和连接杆(212)，所述支撑环(211)有两个，所述连接杆(212)有若干个，若干个连接杆(212)均连接在两个支撑环(211)之间，若干个所述连接杆(212)互相平行，若干个框架(21)的支撑环(211)均同轴设置，所述自锁滑动件(23)连接在相邻两个框架(21)的连接杆(212)上，所述顶板(22)固定连接在支撑环(211)上，所述自锁滑动件(23)包括滑环(231)、自锁螺栓(232)和自锁螺母(233)，所述滑环(231)固定连接在一个框架(21)的连接杆(212)上，所述滑环(231)套设在相邻的框架(21)的连接杆(212)上，所述滑环(231)上设有自锁插孔(2311)，所述连接杆(212)上设有与自锁插孔(2311)相对的自锁穿孔(2121)，所述自锁螺栓(232)插设于自锁插孔(2311)和自锁穿孔(2121)内，所述自锁螺母(233)螺纹连接在自锁螺栓(232)上。

9.根据权利要求8所述的一种电缆敷设结构，其特征在于：所述伸缩支杆(3)包括伸缩管(31)、卡板(32)、固定螺栓(33)和固定螺母(34)，所述顶板(22)上设有中孔(221)，所述伸缩管(31)穿设于支撑环(211)和中孔(221)内，所述伸缩管(31)有若干个，若干个所述伸缩管(31)依次同轴套设，所述卡板(32)固定连接在远离所述伸缩底座(1)的伸缩管(31)上，所述卡板(32)与顶板(22)抵接，若干个所述伸缩管(31)上均设有固定孔(311)，所述固定螺栓(33)穿设于相邻的两个伸缩管(31)的固定孔(311)内，所述固定螺母(34)螺纹连接在固定螺栓(33)上，所述吊环(8)固定连接在卡板(32)上。

10.一种应用权利要求1‑9任一项所述的电缆敷设结构的电缆敷设方法，其特征在于，包括如下步骤，

将电缆敷设结构运输至需要敷设电缆处；

展开伸缩底座(1)、伸缩架(2)和伸缩支杆(3)，将拉绳(5)穿过吊环(8)，将挂钩(6)与拉环(9)卡接，固定缠绕组件(7)；

操作夹持件(4)夹紧电缆。
