专利号: 202210551308X
申请人: 余金珠
专利类型:发明专利
专利状态:授权未缴费
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

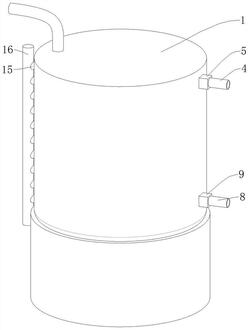

1.一种废矿物油的回收利用系统,包括:废油原料罐,所述废油原料罐通过管道依次连接有沉淀罐(1)、絮凝分离罐、蒸馏装置、纳滤装置和成品油储存装置;

其特征在于,还包括:

罐体加热装置,所述沉淀罐(1)上固定安装有罐体加热装置;

电磁吸附装置,所述沉淀罐(1)上固定安装有电磁吸附装置;

所述罐体加热装置包括开设在沉淀罐(1)罐壁内的蓄水夹层(2),所述蓄水夹层(2)蓄满热水,所述热水通过蒸馏装置余热加热;

所述沉淀罐(1)的外侧壁上端开设有延伸至蓄水夹层(2)的进水口(3),所述进水口(3)固定连接有水管一(4),所述水管一(4)上固定安装有抽水泵(5),所述沉淀罐(1)的外侧壁下端开设有延伸至蓄水夹层(2)的出水口(6),所述出水口(6)固定连接有水管二(8),所述水管二(8)上固定安装有电磁阀一(9),所述水管一(4)远离进水口(3)一端和水管二(8)远离出水口(6)一端之间固定安装有加热锅炉(7),所述加热锅炉(7)由蒸馏装置余热加热;

所述蓄水夹层(2)内均匀固定安装有多个用于控制蓄水夹层(2)内水温的温控开关(11),多个所述温控开关(11)均电性连接在抽水泵(5)和电磁阀一(9)上;

所述水管一(4)、水管二(8)和沉淀罐(1)外侧壁上均包裹有保温材料;

所述电磁吸附装置包括均匀固定安装在沉淀罐(1)的罐底外侧面的多个电磁铁(12),所述沉淀罐(1)的罐底为锥面;

所述沉淀罐(1)罐身偏离蓄水夹层(2)处由上而下均匀开设有多个排油口(13),多个所述排油口(13)均固定连接着电磁阀二(14)的输入端,多个所述电磁阀二(14)的输出端均固定安装有排油管(15),多个所述排油管(15)远离电磁阀二(14)的一端共同连接在主管道(16)上,所述排油管(15)相较于排油口(13)向下倾斜三十度,所述主管道(16)远离排油管(15)一端连接在絮凝分离罐上,所述沉淀罐(1)的侧壁偏离蓄水夹层(2)处开设有观察液体分层的观察口(17),且观察口(17)位于排油口(13)不远处,所述观察口(17)由亚克力玻璃制成;

多个所述排油口(13)均固定安装有过滤网(10);

所述沉淀罐(1)的罐底轴心处下侧固定安装有电机(18),所述电机(18)的输出端固定安装有旋转轴(19),所述旋转轴(19)的侧壁上固定安装有刮板(20),所述沉淀罐(1)的罐底偏离旋转轴(19)处固定安装有排渣管(21),所述排渣管(21)上固定安装有阀门(22);

打开电磁阀一(9),蓄水夹层(2)内加热后的热水再从水管二(8)流向加热锅炉(7)重新加热,以此实现蓄水夹层(2)内的热水保持一定的温度区间去间接加热沉淀罐(1)内的废矿物油,蓄水夹层(2)内均匀固定安装有多个用于控制蓄水夹层(2)内水温的温控开关(11),多个温控开关(11)均电性连接在抽水泵(5)和电磁阀一(9)上,设定温控开关(11)在水温维持在七十度至九十度之间保持抽水泵(5)和电磁阀一(9)关闭状态,若超过九十度或者七十度以下,温控开关(11)控制抽水泵(5)和电磁阀一(9)打开,抽水泵(5)向蓄水夹层(2)抽取热水,电磁阀而打开将蓄水夹层(2)内的加热后的水排出,在蓄水夹层(2)内不同位置安装有温控开关(11),蓄水夹层(2)内的水温可能存在不均,任何一个位置水温超过九十度或者七十度以下就打开抽水泵(5)和电磁阀一(9)进行热水替换;

选择分层以上的排油口(13)打开相对应的电磁阀二(14)排出矿物油到主管道(16)通向絮凝分离罐内,防止沉淀杂质受泵抽到扩散进入排油管(15)和主管道(16),多个排油口(13)均固定安装有过滤网(10),在沉降的初始阶段过滤网(10)对大颗粒金属进行过滤,防止大颗粒金属杂质附着在电磁阀二(14)上,减少金属杂质进入排油管(15)和主管道(16);

所述刮板(20)偏离旋转轴(19)轴心三十度,所述刮板(20)远离旋转轴(19)一端的厚度逐渐增大。
