专利号: 2022105638757
申请人: 刘铁城
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

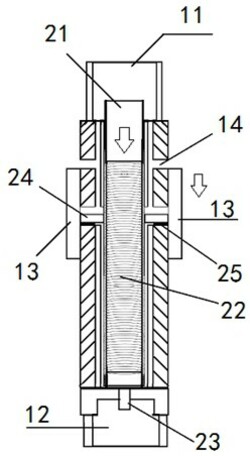

1.一种汽车火花塞的高压帽,包括本体(1),本体(1)设有空腔,其特征在于:空腔内壁设有垂直散热通道(15),垂直散热通道(15)内壁设有螺纹结构方便点火后的高温气体排出;本体(1)两端分别为第一接口(11)和第二接口(12),第一接口(11)与高压线连接,第二接口(12)与燃烧室连通,第一接口(11)设有导电帽(21),第二接口(12)固定有螺钉(23),导电帽(21)与螺钉(23)之间设有弹簧(22),高压线与导电帽(21)作用时产生的压力能够使得弹簧(22)收缩;在本体(1)外壁上设有移动绝缘套(13),移动绝缘套(13)能够遮挡本体(1)上的水平散热通风孔(14)确保高压帽的绝缘性,移动绝缘套(13)能够沿着本体(1)轴向移动,从而使得水平散热通风孔(14)与外界连通将高温气体排出;移动绝缘套(13)通过连接件(24)与弹簧(22)连接,移动绝缘套(13)利用高压线与导电帽(21)作用时产生的压力能够沿着本体(1)轴向移动;移动绝缘套(13)通过弹簧(22)的弹力进行复位;本体(1)设有通行孔,通行孔长度大于连接件(24)厚度使得连接件(24)位于该通行孔中移动,连接件(24)一端与移动绝缘套(13)连接,连接件(24)另一端与弹簧(22)连接;垂直散热通道(15)与水平散热通风孔(14)连通。

2.根据权利要求1所述的汽车火花塞的高压帽,其特征在于:通行孔的孔壁上设有复位弹簧(25),水平散热通风孔(14)开启时,复位弹簧(25)被连接件(24)挤压;水平散热通风孔(14)关闭时,复位弹簧(25)伸展将连接件(24)复位。

3.根据权利要求1或2所述的汽车火花塞的高压帽,其特征在于:移动绝缘套(13)设有传感器,传感器记录移动绝缘套(13)移动次数,如果单位时间内,传感器记录的次数少于火花塞点火次数超过设定值时,表明移动绝缘套(13)出现故障或与本体(1)进行粘连,传感器通过控制器进行报警或提示。

4.根据权利要求3所述的汽车火花塞的高压帽,其特征在于:本体(1)为橡胶材质。
