1.长循环锂离子电池负极复合材料介孔硅/碳纳米片的制备方法，其特征在于，包括如下步骤：

1）以正硅酸四乙酯‑32为硅源，采用湿化学法合成二氧化硅纳米片；其中，正硅酸四乙酯‑32记为TEOS‑32，二氧化硅纳米片记为SiO 2NS；

具体操作为，将NaOH水溶液用水稀释，并在搅拌调节下加入TEOS‑32，随后加入乙酸乙酯，在室温下反应一段时间；反应结束后离心收集产物，并用去离子水、无水乙醇洗涤产物，产物分散在无水乙醇中，形成SiO 2NS分散液；为了去除SiO 2NS表面的乙酸乙酯，在室温搅拌下，于SiO 2NS分散液中加入三氨丙基三乙氧基硅烷，三氨丙基三乙氧基硅烷记为APTES；

反应一段时间后，离心并用无水乙醇洗涤产物一次，产物分散在一定量的水中；

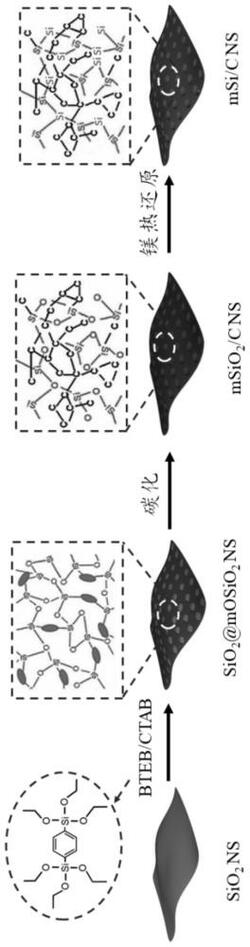

2）以1,4‑双(三乙氧基硅基)苯为有机硅源，在得到的SiO 2NS外侧包裹一层介孔有机二氧化硅，得到的产物记为SiO 2@mOSiO 2NS；SiO 2@mOSiO 2NS在氩气氛围下通过900℃碳化制备分布均匀的嵌入式碳掺杂介孔二氧化硅纳米片；其中，1,4‑双(三乙氧基硅基)苯记为BTEB，嵌入式碳掺杂介孔二氧化硅纳米片记为mSiO 2/C NS；

具体操作为，将十六烷基三甲基溴化铵、NaOH水溶液加入到SiO 2NS分散液中，搅拌一段时间；逐滴将TEOS/BTEB乙醇溶液分多次加入，每次时间间隔一段时间；反应一段时间后，离心收集产物，产物经去离子水、乙醇洗涤后干燥，得到SiO 2@mOSiO 2NS；将SiO 2@mOSiO 2NS置于管式炉中，在氩气保护下，通过高温热处理，将材料中掺杂的有机硅碳化，得到mSiO 2/C NS；其中，十六烷基三甲基溴化铵记为CTAB，TEOS/BTEB乙醇溶液是由TEOS‑32、BTEB、乙醇混合而成；

3）得到的mSiO 2/C NS通过650℃镁热还原制备碳掺杂介孔硅纳米片；其中，碳掺杂介孔硅纳米片记为mSi/C NS；

具体操作为，将mSiO 2/C NS与镁粉按一定配比混合均匀，置于不锈钢反应器中，在氩气保护下于管式炉中进行镁热还原，冷却后，将得到的产物与浓度为1M的HCl溶液混合，室温搅拌除去未反应的镁粉、MgO、Mg 2Si；离心水洗多次之后，与质量浓度为1%的HF溶液混合，室温搅拌一段时间除去未反应的二氧化硅；反应结束后水洗多次，真空干燥，得到mSi/C NS。

2.根据权利要求1所述的长循环锂离子电池负极复合材料介孔硅/碳纳米片的制备方法，其特征在于：步骤1）中，将8 mL浓度为2M的NaOH水溶液加入到1L水中，并在搅拌速度

800rpm下加入10mL TEOS‑32，随后加入10mL的乙酸乙酯，在室温下反应2.5h；反应结束后离心收集产物，并用去离子水洗涤3次，无水乙醇洗涤两次，产物分散在10mL无水乙醇中，形成SiO 2NS分散液。

3.根据权利要求2所述的长循环锂离子电池负极复合材料介孔硅/碳纳米片的制备方法，其特征在于：为了去除SiO 2NS表面的乙酸乙酯，在室温搅拌下，于SiO 2NS分散液中加入

20μL APTES；反应24h后，离心并用无水乙醇洗涤产物一次，产物分散在10mL水中。

4.根据权利要求3所述的长循环锂离子电池负极复合材料介孔硅/碳纳米片的制备方法，其特征在于：步骤2）中，将20mg CTAB、100μL浓度为0.1M的NaOH水溶液加入到SiO 2NS分散液，25℃搅拌2h；随后逐滴将1mL的TEOS/BTEB乙醇分三次加入，每次时间间隔30min；反应

24h后，离心收集产物，产物经去离子水洗涤3次，乙醇洗涤1次后，60℃干燥8h，得到SiO 2@mOSiO 2NS；将SiO 2@mOSiO 2NS置于管式炉中，在氩气保护下，通过900℃热处理，将材料中掺杂的有机硅碳化，升温速度2℃/min，保温时间3h，得到mSiO 2/C NS。

5.根据权利要求4所述的长循环锂离子电池负极复合材料介孔硅/碳纳米片的制备方法，其特征在于：TEOS/BTEB乙醇溶液中TEOS‑32、BTEB的体积比为0.1 5:1，TEOS‑32、BTEB总~的体积分数为2%。

6.根据权利要求5所述的长循环锂离子电池负极复合材料介孔硅/碳纳米片的制备方法，其特征在于：步骤3）中，将mSiO 2/C NS与镁粉按质量比10:7混合均匀，置于不锈钢反应器中，在氩气保护下于管式炉中650℃进行镁热还原，升温速度2℃/min，保温时间5h；冷却后，将得到的产物与浓度为1M的HCl溶液混合，室温搅拌2h除去MgO、Mg 2Si、未反应的镁粉；

离心水洗三次之后，与质量浓度为1%的HF溶液混合，室温搅拌30min除去未反应的二氧化硅；反应结束后水洗三次，放于真空干燥箱中70℃干燥8h，得到mSi/C NS。

7.长循环锂离子电池负极复合材料介孔硅/碳纳米片，由如权利要求1 6任一项所述的~

制备方法制备得到。
