专利号: 2022105899456
申请人: 张燕
专利类型:发明专利
专利状态:授权未缴费
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种生物降解塑料的降解处理工艺,具体包括以下步骤:

S1、首先,将需要降解的废弃塑料进行清理干燥,去除表面含有的杂质,而后将清理后的废气塑料进行降解处理;

S2、降解处理前,通过降解设备对输送的塑料进行碎料处理,将体积过大的废弃塑料进行碎料后投入降解设备中,通过向池内加入催化剂,并通过搅动将塑料与催化剂混合,而后等待池内反应一定周期后完成降解处理;

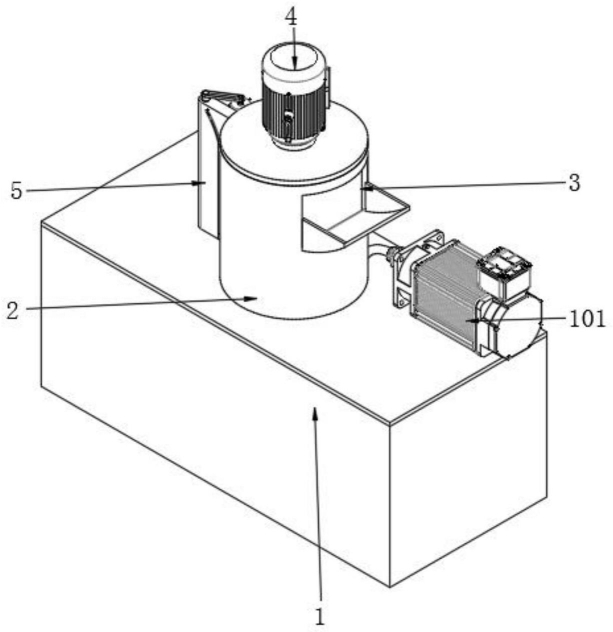

其中,S2中所述降解设备包含有降解池(1),所述降解池(1)的内部两侧均转动设置有混料组件(102),所述降解池(1)的顶面设置有泵体(101),所述降解池(1)的顶面中部固定安装有碎料箱(2)、且碎料箱(2)的侧面固定安装有下料斗(3),所述碎料箱(2)的顶面固定安装有驱动电机(4),其特征在于:所述碎料箱(2)的内部设置有碎料组件,所述碎料箱(2)的外侧设置有清理组件;

所述清理组件包含有限位架(5),所述限位架(5)固定安装在碎料箱昂(2)的侧面,所述限位架(5)的两侧均开设有限位槽(501),所述限位架(5)的内部转动安装有螺纹杆(7),所述限位架(5)的侧面固定安装有电动机(6)、且电动机(6)的输出端与螺纹杆(7)的端部之间转动连接有传动履带(601),所述螺纹杆(7)的外侧套接有相互啮合的外轴套(8)、且外轴套(8)的侧面固定安装有传动架(9),所述传动架(9)的顶面滑动安装有刀板架(10)、且刀板架(10)的一端滑动安装有限位柱(1001),所述限位柱(1001)的两端均转动套接有外套环(1002)、且两个外套环(1002)分别滑动安装在两侧的限位槽(501)内部,所述限位柱(1001)与刀板架(10)内部之间固定安装有支撑弹簧(1003),所述刀板架(10)的另一端固定安装有分切片(1005),所述限位架(5)的内部固定安装有蓄力筒(12),所述蓄力筒(12)的内部固定安装有蓄力弹簧(1201)、且蓄力弹簧(1201)的另一端固定安装有外滑块(1202),所述外滑块(1202)滑动安装在蓄力筒(12)的内部、且外滑块(1202)的内部滑动安装有内滑块(1203),所述内滑块(1203)的一端与外滑块(1202)内部之间固定安装有内弹簧(1204),所述传动架(9)的底部固定安装有轴套杆(902),所述轴套杆(902)的内部滑动安装有内推杆(903),所述内推杆(903)的一端固定安装有推板(9032)、且推板(9032)的安装位置与内滑块(1203)的端部相互贴合,所述内推杆(903)的外侧套接有复位弹簧(9031),所述限位架(5)的内壁一侧固定安装有限位滑架(11)、且限位滑架(11)的内部开设有滑槽(1101),所述内推杆(903)的端部滑动安装在滑槽(1101)的内部;

所述清理组件还包含有传动轴(13),所述传动轴(13)转动安装在传动架(9)的内部,所述传动轴(13)的端部设置有复位件,所述传动轴(13)的外侧固定套接有卷绕辊(14)、且卷绕辊(14)的外侧缠绕有拉绳(1401),所述拉绳(1401)的另一端固定连接至外滑块(1202)的侧面,所述传动轴(13)的外侧固定套接有若干个切割环(16),若干个所述切割环(16)的外侧均固定安装有弹性切片(1601),所述传动架(9)的端部设置有刮料组件;

所述碎料组件包含有碎料杆(201),所述碎料杆(201)的端部转动套接有限位套环(202)、且通过限位套环(202)转动安装在碎料箱(2)的内部中心位置,所述碎料杆(201)的端部与驱动电机(4)的输出端固定连接,所述碎料杆(201)的另一端设置有碎料片(203);

所述碎料杆(201)的端部套接有定位环(2031),所述定位环(2031)的内部设置有定位轴杆(2032)、且通过定位轴杆(2032)的配合固定套接在碎料杆(201)的端部,所述碎料片(203)有若干个、且分别固定安装在定位环(2031)的圆周外侧,若干个所述碎料片(203)之间相互对称,所述碎料杆(201)的端部固定安装有螺纹堵块(204)。

2.根据权利要求1所述的一种生物降解塑料的降解处理工艺,其特征在于:所述刮料组件包含有螺纹轴杆(18),所述螺纹轴杆(18)有两个、且分别滑动安装在传动架(9)的端部,两个所述螺纹轴杆(18)的端部与传动架(9)的内部之间均固定安装有弹性筋(1802),两个所述螺纹轴杆(18)的另一端均固定安装有刮板(1801),所述传动轴(13)的端部转动套接有传动轮(17),所述传动轴(13)的外侧套接有弹性环片(1701)、且弹性环片(1701)的端部与传动轮(17)的侧面固定连接,两个所述螺纹轴杆(18)分别位于传动轮(17)的两侧、且与其相互啮合,两个所述螺纹轴杆(18)的外侧均滑动安装有弹性定位件,所述传动架(9)的端部设置有压板架(901),所述传动架(9)的端部固定安装有清理板(19),两个所述刮板(1801)分别通过对应的螺纹轴杆(18)的配合与清理板(19)滑动连接,所述压板架(901)滑动安装在传动架(9)的端部,所述压板架(901)的形状呈凹形、且顶面凸出传动架(9),所述压板架(901)的底部两端分别与两个弹性定位件的安装位置相互对应,所述压板架(901)的底部两端与传动架(9)之间均固定安装有复位筋(9011)。

3.根据权利要求1所述的一种生物降解塑料的降解处理工艺,其特征在于:所述传动架(9)与刀板架(10)之间始终保持平行,所述传动架(9)始终与螺纹杆(7)保持垂直,所述传动架(9)的底部一侧与限位架(5)的内侧底部之间固定安装有弹性防护罩(502)。

4.根据权利要求1所述的一种生物降解塑料的降解处理工艺,其特征在于:所述内滑块(1203)的一端开设为弧形面,所述内滑块(1203)通过外滑块(1202)的配合滑动安装在蓄力筒(12)的内部。

5.根据权利要求1所述的一种生物降解塑料的降解处理工艺,其特征在于:所述刀板架(10)的两侧均固定安装有挡块(1004),两侧的所述挡块(1004)与传动架(9)相互对应。
