专利号: 2022105905692
申请人: 佳木斯大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

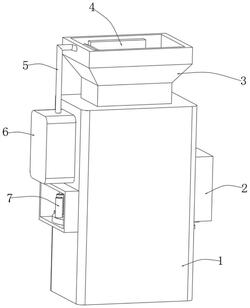

1.一种用于尿液检验取样装置,包括壳体(1),其特征在于:所述壳体(1)的顶部贯通设置有放置斗(3),所述壳体(1)的顶部设置有取样机构,所述壳体(1)的一侧设置有水箱(6),所述水箱(6)的内部设置有抽水泵,所述抽水泵的输出端连接有第一输水管(5),所述第一输水管(5)的自由端延伸至所述放置斗(3)的内部贯通连接有洒水板(13),所述洒水板(13)的表面开设有多个洒水孔,用于对所述取样机构清洗;所述壳体(1)的表面设置有消毒机构,自动化对所述取样机构进行消毒;所述取样机构包括固定设置在所述壳体(1)内部的套接管(17)、贯通设置在所述套接管(17)顶部的取样罩(12),所述取样罩(12)的内部开设有与所述套接管(17)相贯通的槽;所述壳体(1)内部的底端固定设置有第二电机(25),所述第二电机(25)的输出端连接有输出轴,所述输出轴的顶部固定连接有斜面盘(19),所述斜面盘(19)位于所述套接管(17)的下方,所述斜面盘(19)的一端贯通连接有输送管(20);所述第二电机(25)的一侧固定设置有第一电机(22),所述第一电机(22)的输出端固定连接有圆盘,所述圆盘的表面开设有多个圆形槽,所述圆形槽的内部卡接有试管(7);所述壳体(1)内部的顶端形成有储存室(18),且储存室(18)与所述放置斗(3)相连通;所述壳体(1)的表面固定设置有过滤箱(2),所述过滤箱(2)的内部通过抽水泵固定连接有第二输水管(11),所述第二输水管(11)的一端延伸至所述储存室(18)的内部;所述壳体(1)内部的一侧固定设置有废料箱(21),所述废料箱(21)的内部通过抽水泵与所述过滤箱(2)的底部相连通;所述过滤箱(2)的内部固定设置有过滤板(27),所述过滤箱(2)的一侧设置有用于对所述过滤板(27)清理的清理机构;所述清理机构包括滑动设置在所述过滤箱(2)底部的往复框架(10)、固定设置在所述往复框架(10)一端的连杆(9)、以及两个滑动设置在所述过滤箱(2)内部的清理架(16),且两个所述清理架(16)分别位于所述过滤板(27)的前后端,所述连杆(9)的一端分别与两个所述清理架(16)固定连接,所述输出轴的表面固定连接有主动齿轮(23),所述主动齿轮(23)的一侧啮合连接有从动齿轮(24),所述从动齿轮(24)的一端套接有传动皮带(8),所述传动皮带(8)的一端套接有不完全齿轮(26),所述不完全齿轮(26)与所述过滤箱(2)的底部转动连接,所述不完全齿轮(26)与所述往复框架(10)的内部相啮合。

2.根据权利要求1所述的一种用于尿液检验取样装置,其特征在于:所述消毒机构包括固定设置在所述壳体(1)背面的消毒液箱(14)、与所述消毒液箱(14)相贯通的第三输水管(15)、以及位于所述放置斗(3)内部的消毒喷洒板(4),其中所述消毒液箱(14)的内部通过抽水泵与所述第三输水管(15)连接,所述放置斗(3)的自由端与所述消毒喷洒板(4)贯通连接,且所述消毒喷洒板(4)的表面开设有多个通孔。
