1.氮掺杂的碳化铁/碳纳米酶的制备方法，其特征在于，将间苯二胺、铁盐分散到溶剂中，搅拌，得到铁掺杂的聚间苯二胺，随后在惰性气氛下对其进行煅烧，得到氮掺杂的碳化铁/碳纳米酶；

所述铁盐为氯化铁、硝酸铁、硬脂酸铁、铁氰化钾、乙酰丙酮铁、柠檬酸铁胺、柠檬酸铁、油石酸铁、乙二胺四乙酸铁钠、六氰合铁酸胺和丙烯酸铁中的一种或多种；

所述间苯二胺与铁盐中铁离子的摩尔比为2 20：1；

~

所述溶剂为甲醇、乙醇、丙醇、丁醇、乙腈、丙酮、N,N‑二甲基甲酰胺、二氯亚砜、二氯甲烷、吡啶、乙醚、环己烷、己烷、辛烷、戊烷、醋酸乙酯、环己酮、甲基环己酮和N‑甲基吡咯烷酮中的一种或多种；

煅烧温度为500℃ 1000℃。

~

2.如权利要求1所述的氮掺杂的碳化铁/碳纳米酶的制备方法，其特征在于，所述溶剂为甲醇、乙醇、丙醇和丁醇中的一种或多种。

3.如权利要求1所述的氮掺杂的碳化铁/碳纳米酶的制备方法，其特征在于，煅烧温度为600℃ 900℃；煅烧时间为1 20 h。

~ ~

4.如权利要求3所述的氮掺杂的碳化铁/碳纳米酶的制备方法，其特征在于，煅烧时间为1 10 h。

~

5.如权利要求1所述的氮掺杂的碳化铁/碳纳米酶的制备方法，其特征在于，搅拌时间为0.1 100 h。

~

6.如权利要求5所述的氮掺杂的碳化铁/碳纳米酶的制备方法，其特征在于，搅拌时间为0.2 5 h。

~

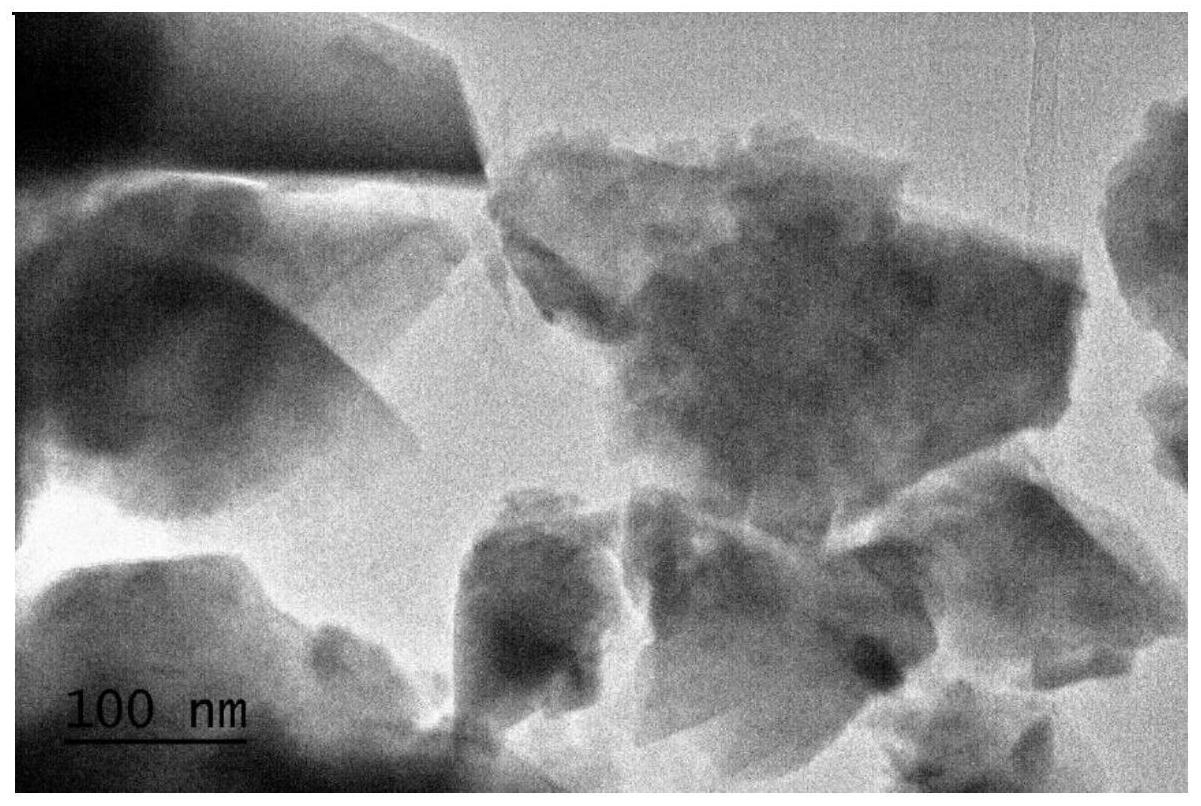

7.根据权利要求1‑6任一项所述的制备方法制备得到的氮掺杂的碳化铁/碳纳米酶。

8.根据权利要求1‑6任一项所述的制备方法制备得到的氮掺杂的碳化铁/碳纳米酶在检测L‑半胱氨酸浓度中的应用，其特征在于，包括以下步骤：（1）将氮掺杂的碳化铁/碳纳米酶与不同浓度的L‑半胱氨酸溶液及pH=2‑4的缓冲溶液混合，加入TMB溶液，在30‑60℃下静置后，利用紫外可见光谱仪获得吸光度变化，计算出吸光度与L‑半胱氨酸浓度的线性方程；

（2）将氮掺杂的碳化铁/碳纳米酶与待测L‑半胱氨酸及pH=4的缓冲溶液混合，加入TMB溶液，在30‑60℃下静置后，利用紫外可见光谱仪获得的吸光度，结合步骤（1）的线性方程确定待测L‑半胱氨酸的浓度。

9.如权利要求8所述的应用，其特征在于，步骤（1）中，所述线性方程为 ∆ A=

0.01026CL‑Cys+0.02323。

10.如权利要求8所述的应用，其特征在于，L‑半胱氨酸浓度的检测范围为0.1‑10 μM，检测限为 0.056 μM。
