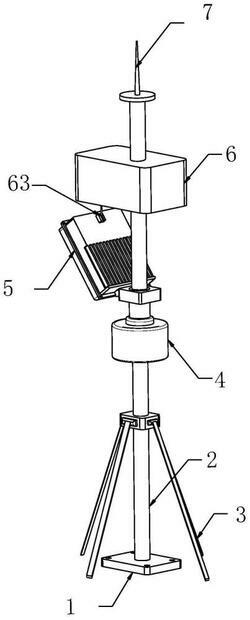

1.一种具有防冻功能的5G通信基站,包括底座(1),
其特征在于:所述底座(1)的上表面中间位置固连主杆(2);所述主杆(2)的外圆面下侧位置固连有呈环形分布的支撑架(3);所述主杆(2)的外圆面靠近支撑架(3)的上方设置有调节机构;所述主杆(2)的外圆面中间位置利用调节机构活动连接射频单元(5);所述主杆(2)的顶端固定连接有避雷针(7);
所述调节机构包括与主杆(2)的外圆面中间位置转动连接的周向调节机构(4);所述射频单元(5)通过周向调节机构(4)与主杆(2)转动连接;所述周向调节机构(4)的一端通过铰链与射频单元(5)转动连接;所述主杆(2)的外圆面上端位置转动连接有倾斜角度调节机构(6);所述射频单元(5)的上端与倾斜角度调节机构(6)固定连接;
所述周向调节机构(4)包括与主杆(2)的外圆面中间位置固定连接的周向壳体(41);所述周向壳体(41)的内底部一侧位置设置有一号马达(42);所述一号马达(42)的输出端固定连接有减速机构(43);所述一号马达(42)通过减速机构(43)转动连接有转动轴(49);所述转动轴(49)的上端固定连接有一号锥齿轮(44);所述一号锥齿轮(44)的一侧啮合连接有二号锥齿轮(48);所述二号锥齿轮(48)的上端固定连接有连接筒(45);所述连接筒(45)的上端延伸至周向壳体(41)外侧并固定连接有伴随转动机构(46);所述主杆(2)贯穿二号锥齿轮(48)、连接筒(45)及伴随转动机构(46);所述连接筒(45)与周向壳体(41)连接位置设置有滑动密封机构(47);
所述伴随转动机构(46)包括与连接筒(45)上端固定连接的安装块(461);所述主杆(2)的外圆面上端贯穿安装块(461)中间位置;所述主杆(2)的外圆面固定连接有呈环形分布的连杆(463);所述连杆(463)的一端共同连接有转盘(464);所述转盘(464)的上、下两表面均呈环形滚动连接有均匀混分布的滚珠(465);所述安装块(461)的内部开设有活动槽(462);
所述转盘(464)及滚珠(465)设置于活动槽(462)内部;所述安装块(461)通过转盘(464)、滚珠(465)与主杆(2)转动连接;
所述倾斜角度调节机构(6)包括与主杆(2)外圆面上端转动连接的倾斜壳体(61);所述倾斜壳体(61)内部一侧固定连接有伴随转动机构(46),且倾斜壳体(61)通过伴随转动机构(46)与主杆(2)转动连接;所述倾斜壳体(61)内底部中间位置固连密封壳(68);所述倾斜壳体(61)内底部一端设置有二号马达(62);所述二号马达(62)的输出端固定连接有丝杠(67);所述丝杠(67)的一端延伸至密封壳(68)内部;所述丝杠(67)延伸至密封壳(68)内部一端的外圆面滑动连接有滚珠螺母座(66);所述滚珠螺母座(66)的下端固连连接绳(65);
所述倾斜壳体(61)的下表面中间位置开设有滑槽(64);所述连接绳(65)的下端穿过滑槽(64)固连有连接机构(63);所述连接机构(63)的下端与射频单元(5)固连。
2.根据权利要求1所述的一种具有防冻功能的5G通信基站,其特征在于:所述减速机构(43)包括与一号马达(42)输出端固定连接的联轴器(433);所述联轴器(433)的一端固定连接有蜗杆(432);所述蜗杆(432)的侧表面啮合连接有蜗轮(431);所述蜗轮(431)的上表面中间位置与转动轴(49)的下端固定连接。
3.根据权利要求2所述的一种具有防冻功能的5G通信基站,其特征在于:所述蜗轮(431)、蜗杆(432)的传动比为15:1,用于降低一号马达(42)传动功率,提高调节精准度。
4.根据权利要求1所述的一种具有防冻功能的5G通信基站,其特征在于:所述滑动密封机构(47)包括与周向壳体(41)上表面固定连接的外壳(471);所述外壳(471)内部开设有填料函室(475);所述填料函室(475)设置有均匀分布的聚四氟乙烯编织盘根(473)与铅圈(474),且聚四氟乙烯编织盘根(473)与铅圈(474)相互交错分布;所述主杆(2)贯穿外壳(471),且主杆(2)与外壳(471)的连接位置上端设置有O型密封圈(472)。
5.根据权利要求1所述的一种具有防冻功能的5G通信基站,其特征在于:所述连接绳(65)的长度与射频单元(5)处于垂直状态时其上端离倾斜壳体(61)的间距相等。
6.根据权利要求1所述的一种具有防冻功能的5G通信基站,其特征在于:所述连接机构(63)包括与射频单元(5)固连的安装壳(631);所述安装壳(631)的上表面中间位置贯穿开设有槽口(636);所述安装壳(631)内部设置有限位块(633);所述连接绳(65)的下端贯穿槽口(636)与限位块(633)固连;所述安装壳(631)的一端固连有凸缘(635);所述安装壳(631)通过一端的凸缘(635)螺纹连接有盖板(634)。
7.根据权利要求6所述的一种具有防冻功能的5G通信基站,其特征在于:所述槽口(636)一周粘接连接有U型防护圈(632);所述U型防护圈(632)是一种橡胶材质的构件,用于防止连接绳(65)被槽口(636)切割。
