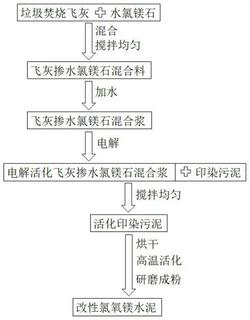

1.一种利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，包括以下步骤：(1)将垃圾焚烧飞灰与水氯镁石混合，搅拌均匀，得到飞灰掺水氯镁石混合料；

(2)将飞灰掺水氯镁石混合料与水混合，搅拌均匀，得到飞灰掺水氯镁石混合浆；

(3)将飞灰掺水氯镁石混合浆加入到电解槽的阴极室，混合，接通直流电源进行电解，得到电解活化飞灰掺水氯镁石混合浆；

(4)将电解活化飞灰掺水氯镁石混合浆与印染污泥混合，搅拌均匀，得到活化印染泥灰；

(5)将活化印染泥灰烘干，活化，得到高温活化混合料，将高温活化混合料研磨，得到改性氯氧镁水泥。

2.根据权利要求1所述利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，步骤(1)中，所述垃圾焚烧飞灰和水氯镁石的质量比为15～45:100。

3.根据权利要求1所述利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，步骤(2)中，所述水与飞灰掺水氯镁石混合料的液固比为1～3:1mL/mg。

4.根据权利要求1所述利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，步骤(3)中，所述直流电源电压阈值范围20～200V，直流电源阈值范围为100～

1000A。

5.根据权利要求1所述利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，步骤(3)中，所述电解的时间为1～6h。

6.根据权利要求1所述利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，步骤(4)中，所述印染污泥与电解活化飞灰掺水氯镁石混合浆的质量比为5～15:

100。

7.根据权利要求1所述利用水氯镁石和垃圾焚烧飞灰制备改性氯氧镁水泥的方法，其特征在于，步骤(5)中，所述活化的温度为800～1200℃，活化的时间为0.5～2.5h。
