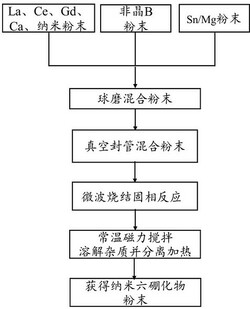

1.一种纳米六硼化物粉末的制备方法，其特征在于：

1）将摩尔纯度为99.9%的纳米金属粉末、非晶B粉末与Sn/Mg粉末按照摩尔比为1:6:

0.1‑0.3放入球磨罐中，在氩气为保护气氛下进行球磨混合半个小时；所述纳米金属粉末为La、Ce、Gd、Ca中的一种，所述Sn/Mg两元素之间的摩尔比为1:1；

2）将混合均匀后的粉末装入石英管中，然后对石英管进行真空封管，封管后的石英管‑1内部真空度为10  Pa；

3）将装有混合粉末的石英管放入微波烧结炉的腔体中进行微波烧结固相反应，微波烧结固相反应升温速率为10 ℃/min，反应温度为400‑750 ℃，反应时间为0.5‑3.0 h；

4）将固相反应后的粉末跟摩尔纯度为10%的稀盐酸混合进行磁力搅拌1h，然后将混合液放入离心机中将液体与粉末分离，随后将粉末放入干燥箱中在80 ℃下干燥2 h，当纳米金属粉末分别为La、Ce、Gd、Ca，对应制得的六硼化物为：LaB6、CeB6、GdB6、CaB6。
