专利号: 2022106218495
申请人: 万年县绿林苗木专业合作社
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

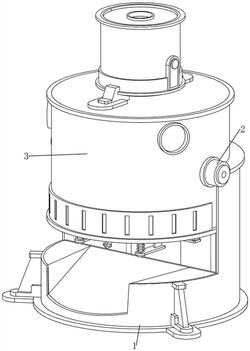

1.一种红豆杉嫩叶的混合青饲料制备装置,包括有固定框(1)、固定管(2)、置料框(3)和第一扭力弹簧(4),固定框(1)上部左右两侧均连接有固定管(2),固定管(2)之间转动式连接有置料框(3),固定管(2)均与置料框(3)之间连接有第一扭力弹簧(4),其特征是,还包括有出料机构(5)和旋转搅拌机构(6),置料框(3)底部前侧设有用于混合浸泡过红豆杉嫩叶的水的青饲料出料的出料机构(5),置料框(3)下部设有用于搅拌浸泡过红豆杉嫩叶的水和青饲料的旋转搅拌机构(6)。

2.按照权利要求1所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,出料机构(5)包括有固定架(51)、挡料板(52)、第一弹簧(53)、限位块(54)、连接杆(55)、旋转板(56)和第二扭力弹簧(57),置料框(3)后壁上侧开有第一进料口(58),置料框(3)底部前侧开有出料口(59),置料框(3)底部中间连接有固定架(51),固定架(51)前部滑动式连接有用于闭合出料口(59)的挡料板(52),挡料板(52)与固定架(51)之间连接有两个第一弹簧(53),挡料板(52)底部中间连接有连接杆(55),连接杆(55)上转动式连接有旋转板(56),固定架(51)后部中间连接有用于限位旋转板(56)的限位块(54),旋转板(56)与连接杆(55)之间连接有第二扭力弹簧(57),旋转板(56)与限位块(54)接触。

3.按照权利要求2所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,旋转搅拌机构(6)包括有电机(61)、固定板(62)、缺齿轮(63)、全齿轮(64)和搅拌架(65),置料框(3)底部后侧连接有电机(61),置料框(3)底部中间连接有固定板(62),电机(61)输出轴与固定板(62)后部转动式连接,电机(61)输出轴上连接有缺齿轮(63),置料框(3)底部中间转动式连接有用于搅拌浸泡过红豆杉嫩叶的水和青饲料的搅拌架(65),搅拌架(65)下部与固定板(62)转动式连接,搅拌架(65)下侧连接有全齿轮(64),全齿轮(64)与缺齿轮(63)啮合。

4.按照权利要求3所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,还包括有用于充分混合浸泡过红豆杉嫩叶的水和青饲料的均匀搅拌机构(7),均匀搅拌机构(7)包括有内圈齿轮(71)、旋转杆(72)、小齿轮(73)和搅拌杆(74),置料框(3)内上部连接有内圈齿轮(71),搅拌架(65)上周向均匀间隔转动式连接有三个旋转杆(72),旋转杆(72)上部均连接有小齿轮(73),小齿轮(73)均与内圈齿轮(71)啮合,旋转杆(72)下部均连接有两个用于搅拌浸泡过红豆杉嫩叶的水和青饲料的搅拌杆(74)。

5.按照权利要求4所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,还包括有进一步充分混合浸泡过红豆杉嫩叶的水和青饲料的摇晃混合机构(8),摇晃混合机构(8)包括有震接板(81)、第一带动杆(82)和导向板(83),固定框(1)内底部后侧的左右两侧均连接有震接板(81),电机(61)输出轴上连接有第一带动杆(82),固定框(1)内后壁下侧连接有导向板(83),第一带动杆(82)转动后与导向板(83)接触。

6.按照权利要求5所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,还包括有汁液下料机构(9),汁液下料机构(9)包括有第二带动杆(91)、储料框(92)、套环(93)、三角块(94)、第二弹簧(95)、堵料架(96)、过滤板(97)和出料管(98),搅拌架(65)顶部连接有第二带动杆(91),置料框(3)顶部中间连接有储料框(92),置料框(3)内顶部连接有两个套环(93),储料框(92)底部与置料框(3)顶部之间连接有出料管(98),套环(93)之间滑动式连接有用于堵住出料管(98)的堵料架(96),堵料架(96)与储料框(92)滑动式连接,堵料架(96)底部连接有三角块(94),第二带动杆(91)转动后与三角块(94)接触,套环(93)底部均与堵料架(96)之间连接有第二弹簧(95),储料框(92)内部下侧连接有用于过滤红豆杉嫩叶的过滤板(97),储料框(92)顶部开有第二进料口(99)。

7.按照权利要求6所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,还包括有用于置料框(3)震动抖料的震动机构(10),震动机构(10)包括有敲接板(101)、固定件(102)、推动板(103)和第三弹簧(104),置料框(3)底部左右两侧均连接有敲接板(101),置料框(3)底部左右两侧均连接有固定件(102),固定件(102)上均滑动式连接有用于敲击敲接板(101)的推动板(103),推动板(103)向前移动与敲接板(101)接触,左侧的推动板(103)与左侧的固定件(102)之间连接有第三弹簧(104),右侧的推动板(103)与右侧的固定件(102)之间连接有第三弹簧(104)。

8.按照权利要求7所述的一种红豆杉嫩叶的混合青饲料制备装置,其特征是,导向板(83)左右两侧均为倾斜设置。
