专利号: 2022106252439
申请人: 威海海洋职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

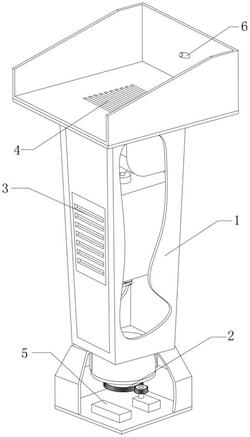

1.一种思想政治课教学用演讲训练台,包括演讲台组件(1),其特征在于:还包括旋位总成(2)、主前吹风总成(3)、主上吹风总成(4)、控制板(5)、红外摄像头(6);

所述旋位总成(2)包括底座(202),所述主前吹风总成(3)包括内箱体(303)、负离子发生器(308)、主旋轴(309)、主扇(312),所述主上吹风总成(4)包括旋转锥齿轮(407)、中心锥齿轮(411)、联动扇叶(413);

所述演讲台组件(1)为设置基体,所述演讲台组件(1)的下端自动旋设在旋位总成(2)中底座(202)的上端,所述内箱体(303)连接在演讲台组件(1)主体内腔的中间位置,所述内箱体(303)的内腔中设有可自动旋转的主旋轴(309),所述主旋轴(309)中插固有主扇(312),所述演讲台组件(1)主体的前后面与主扇(312)对应的位置上开设有进出风口;所述主上吹风总成(4)中的旋转锥齿轮(407)插固在主旋轴(309)的顶端,且所述旋转锥齿轮(407)位于内箱体(303)的外侧上方,所述旋转锥齿轮(407)的一侧传动连接有中心锥齿轮(411),所述中心锥齿轮(411)的主背面均匀的连接有数组联动扇叶(413),且所述演讲台组件(1)主体的顶面与联动扇叶(413)对应的位置上开设有出风孔,所述联动扇叶(413)的另一侧与主扇(312)的进风口连通,所述主扇(312)及联动扇叶(413)的进风口处连接有负离子发生器(308);

所述演讲台组件(1)主体顶端与演讲人正对的位置上还安装有红外摄像头(6),所述底座(202)内还安装有控制板(5),且所述红外摄像头(6)、负离子发生器(308)与控制板(5)电联;

所述演讲台组件(1)中的主柜体(101)为上方开口的上大下小的倒塔形四方结构,所述主柜体(101)上方的开口处安装连接有上联座(102),所述上联座(102)的顶面固定安装有上座(103);

所述主前吹风总成(3)中的前板位(301)开设在主柜体(101)的主前面,所述前板位(301)中安装连接有前板(302),所述内箱体(303)固定连接在前板(302)的内端,所述前板(302)的主面与内箱体(303)前端开口对应的位置上开设有前吹风板位(304),所述前吹风板位(304)中安装连接有前吹风板(305),所述主柜体(101)的背侧腔体与内箱体(303)后端开口对应的位置上开设有后进风板位(306),所述后进风板位(306)中安装连接有后进风板(307),所述内箱体(303)腔体的上下两端同轴的开设有上旋座(310)与下旋座(311),所述主旋轴(309)旋转连接在上旋座(310)与下旋座(311)中,且所述主旋轴(309)的上端旋出至上旋座(310)的外侧,所述主旋轴(309)的下端旋出至下旋座(311)的外侧,所述主旋轴(309)的下轴端插接固定有旋转带轮(313),所述旋转带轮(313)的一侧设有驱动带轮(314),所述驱动带轮(314)与主驱电机(316)轴连接,所述主驱电机(316)固定安装在前板(302)的内侧面,所述驱动带轮(314)与旋转带轮(313)之间套接安装有传动皮带(315),所述前吹风板(305)的内端还卡接安装有主滤芯(317);

所述主上吹风总成(4)中的上风口(401)开设在上座(103)主面与主柜体(101)上方开口对应的位置上,所述主柜体(101)的内腔侧面与上风口(401)对应的位置上连接固定有联动风壳(402),所述联动风壳(402)的外侧面盖设有封盖板(403),所述联动风壳(402)的壳体下端与主旋轴(309)同轴的位置上开设有联轴位(404),所述主旋轴(309)的上轴端自联轴位(404)旋插至联动风壳(402)的内壳后与旋转锥齿轮(407)轴连接,所述上座(103)的底面与上风口(401)对应的位置上连接有上滤芯位(405),所述上滤芯位(405)中安装连接有上滤芯(406),所述旋转锥齿轮(407)的一侧啮合有传动锥齿轮(408),所述传动锥齿轮(408)的另一侧齿面与中心锥齿轮(411)啮合,所述传动锥齿轮(408)插固在传动轴(409)的一端,所述传动轴(409)的另一端旋转连接在传动轴座(410)中,所述传动轴座(410)连接安装在上风口(401)的内壳中,所述联动风壳(402)的内壳底面与中心锥齿轮(411)对应的位置上连接固定有中心轴(412),所述中心锥齿轮(411)旋转连接在中心轴(412)中。

2.根据权利要求1所述的一种思想政治课教学用演讲训练台,其特征在于:所述旋位总成(2)中底旋柱(201)连接固定在主柜体(101)底面的中间位置,所述底座(202)顶面的中间位置与底旋柱(201)对应的位置上开设有底旋位(203),所述底旋柱(201)自底旋位(203)旋插至底旋齿轮(204)内,所述底旋柱(201)的底端同轴固定有底旋齿轮(204),所述底旋齿轮(204)的一侧啮合有底旋驱动齿轮(205),所述底旋驱动齿轮(205)与底旋电机(206)轴连接,所述底座(202)腔体的下端固定连接有底板(207),所述底旋电机(206)固定安装在底板(207)的顶面。

3.根据权利要求2所述的一种思想政治课教学用演讲训练台,其特征在于:所述内箱体(303)的前端开口处与前吹风板(305)空气连通,所述内箱体(303)的后端开口处与后进风板(307)空气连通。

4.根据权利要求2所述的一种思想政治课教学用演讲训练台,其特征在于:所述后进风板(307)的内面与负离子发生器(308)对应的位置上开设有凹槽,所述负离子发生器(308)安装连接在后进风板(307)开设的凹槽内。

5.根据权利要求2所述的一种思想政治课教学用演讲训练台,其特征在于:所述联动风壳(402)的上侧出风端与上风口(401)空气连通,所述联动风壳(402)的侧面进风端与后进风板(307)空气连通。

6.根据权利要求2所述的一种思想政治课教学用演讲训练台,其特征在于:所述底旋电机(206)及主驱电机(316)与控制板(5)电联。
