专利号: 2022106277296
申请人: 大连交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

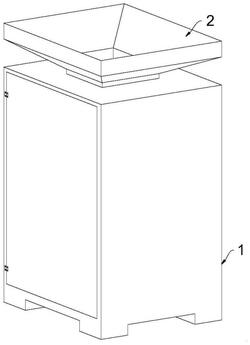

1.一种可进行雨水收集的园林景观设施,包括收集罐(1)、固定安装在收集罐(1)顶端的汇集槽(2)、固定安装在收集罐(1)下端的排水管(3),其特征在于:所述收集罐(1)的内部设有用于清理雨水杂质的除杂机构(5);

所述除杂机构(5)包括固定安装在收集罐(1)内壁上的第一滤网(51),所述第一滤网(51)的中部固定安装有固定板(52),所述第一滤网(51)的下方活动安装有滤网架(53),且滤网架(53)设为日字形结构,所述滤网架(53)的内部固定安装有第二滤网(54),所述滤网架(53)的内壁上滑动安装有第一转杆(55),所述第一转杆(55)上固定安装有多个刷毛(56);

所述收集罐(1)的内壁上固定安装有排水槽(61),且排水槽(61)设为漏斗形结构,所述排水槽(61)的顶端固定安装有第三滤网(62);

所述收集罐(1)的内部设有用于驱动滤网架(53)的驱动机构(6);

所述驱动机构(6)包括转动安装在收集罐(1)内壁上的第二转杆(63),所述第二转杆(63)上固定安装有叶轮(64),且叶轮(64)设于排水槽(61)排水口的正下方,所述第二转杆(63)上套设有限位块(65),所述第二转杆(63)上固定安装有第一圆锥齿轮(66),所述固定板(52)的底部转动安装有往复丝杆(68),所述往复丝杆(68)的底端转动安装在限位块(65)的上端,所述往复丝杆(68)上固定安装有第二圆锥齿轮(67),且第一圆锥齿轮(66)和第二圆锥齿轮(67)相互啮合,所述往复丝杆(68)上套设有螺母(69),所述螺母(69)固定安装在滤网架(53)的内部,所述收集罐(1)的底壁上固定安装有固定杆(610),且滤网架(53)在固定杆(610)上滑动;

所述滤网架(53)的内部设于用于驱动第一转杆(55)往复滑动的驱动组件;

所述驱动组件包括开设在固定板(52)内部的两个对称设置的第一凹槽(57),两个所述第一凹槽(57)的内部均固定安装有第一固定杆(58),所述第一固定杆(58)上套接有第一卷簧(59),所述滤网架(53)的内部开设有两个对称设置的第二凹槽(510),所述第二凹槽(510)的内部固定安装有两个对称设置的第二固定杆(511),两个所述第二固定杆(511)上均套接有第二卷簧(512),所述滤网架(53)的内部固定安装有两个对称设置的第三固定杆(513),两个所述第一卷簧(59)均分别穿过其中一个第三固定杆(513)并固定连接在其中一个第一转杆(55)上,两个所述第二卷簧(512)的另一端均分别固定连接在其中一个第一转杆(55)上。

2.根据权利要求1所述的一种可进行雨水收集的园林景观设施,其特征在于:所述滤网架(53)的底端设于用于清理收集罐(1)内壁杂质的刮除机构(7),所述刮除机构(7)包括固定连接在滤网架(53)底端的两个对称设置的弹簧(71),所述滤网架(53)的底端铰接有两个对称设置的刮板(72),所述弹簧(71)的另一端固定连接在刮板(72)的一侧,所述刮板(72)的另一侧固定安装有多个刮层(73)。

3.根据权利要求1所述的一种可进行雨水收集的园林景观设施,其特征在于:所述收集罐(1)的内壁上固定安装有收缩笼(41),所述收缩笼(41)的外侧固定安装有多个三角锥体(42),且多个三角锥体(42)与水平线的夹角为-30°。

4.根据权利要求3所述的一种可进行雨水收集的园林景观设施,其特征在于:所述收缩笼(41)的材料采用PE塑料。
