专利号: 2022106431778
申请人: 山东兴华半导体有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

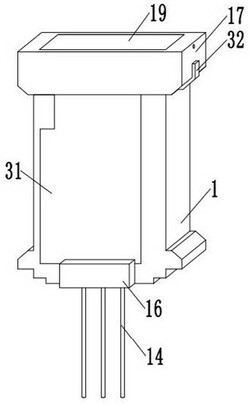

1.一种具有防水耐高温的光电元器件,包括光电元器件壳(1)与光电元器件体(4),其特征在于,所述光电元器件壳(1)的内部开设有存放槽(9),所述存放槽(9)的内壁上焊接有弹簧一(2),且弹簧一(2)的一端固定安装有推移架(3),所述存放槽(9)的内部设置有活动轴(10),且活动轴(10)的外部固定安装有活动臂(8),所述推移架(3)的外部焊接有固定件(5),所述推移架(3)的底部焊接有通道件(7),所述固定件(5)和通道件(7)之间设置有卡槽(6),所述光电元器件体(4)通过螺栓安装在推移架(3)的内壁,所述光电元器件体(4)的底部固定安装有若干个引脚(14),所述光电元器件壳(1)的内壁两侧均焊接有连接块(12),且连接块(12)的内部粘接有密封塞(13),所述光电元器件壳(1)的内壁两侧均通过螺栓安装有密封垫(11),所述光电元器件壳(1)的底部焊接有外板(16),且外板(16)的内部粘接有若干个密封套(15)。

2.根据权利要求1所述的一种具有防水耐高温的光电元器件,其特征在于,所述光电元器件壳(1)的内部涂覆有聚四氟乙烯层(18),所述光电元器件壳(1)两侧的外壁均固定安装有扭簧(34),且扭簧(34)的一侧设置有弹性件(32)。

3.根据权利要求2所述的一种具有防水耐高温的光电元器件,其特征在于,所述弹性件(32)的一侧粘接有胶垫(33),所述光电元器件壳(1)的顶部通过螺栓安装有机顶架(17),所述机顶架(17)的两侧均开设有限位槽(35)。

4.根据权利要求3所述的一种具有防水耐高温的光电元器件,其特征在于,所述胶垫(33)卡设在限位槽(35)的内部,所述机顶架(17)的内部两侧均通过螺栓安装有导热板(26)。

5.根据权利要求3所述的一种具有防水耐高温的光电元器件,其特征在于,所述机顶架(17)的内部焊接有插杆(21),所述插杆(21)的顶端焊接有卡头(20)。

6.根据权利要求5所述的一种具有防水耐高温的光电元器件,其特征在于,所述插杆(21)的外部活动套设有通热板(22),所述通热板(22)的顶部一侧焊接有支杆(36),所述通热板(22)的顶部两侧均开设有通热孔(24)。

7.根据权利要求3所述的一种具有防水耐高温的光电元器件,其特征在于,所述机顶架(17)的内壁上焊接有贴合板(23),所述贴合板(23)的顶部两侧均开设有流通孔(25)。

8.根据权利要求3所述的一种具有防水耐高温的光电元器件,其特征在于,所述机顶架(17)的内部设置有机顶盖(19),所述机顶盖(19)的两侧均开设有凹槽(27),且凹槽(27)的内壁焊接有弹簧二(28)。

9.根据权利要求8所述的一种具有防水耐高温的光电元器件,其特征在于,所述弹簧二(28)的一端固定安装有阻塞件(29),所述光电元器件壳(1)的一侧通过螺栓安装有盖板(31),所述引脚(14)插设在密封套(15)的内部。

10.根据权利要求3所述的一种具有防水耐高温的光电元器件,其特征在于,所述机顶架(17)的内壁两侧均开设有阻塞槽(30),所述机顶架(17)的两侧外壁均开设有插设孔(37)。
