专利号: 2022106499836
申请人: 湖南震丰农业科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

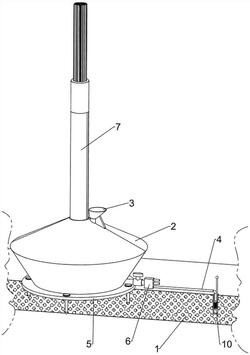

1.一种水利种植脐橙用节水灌溉装置,包括有蓄水桶(2)、注水口(3)和水管(4),蓄水桶(2)的上部右侧连接有注水口(3),水管(4)用于对脐橙树进行精准灌溉,其特征在于,还包括有固定组件(5)和灌溉组件(6),蓄水桶(2)的底部设有用于固定水利种植脐橙用节水灌溉装置的固定组件(5),蓄水桶(2)的右侧下部设有灌溉组件(6),水管(4)安装在灌溉组件(6)上;

固定组件(5)包括有平衡盘(51)、圆头插杆(52)和锥形头(53),蓄水桶(2)的底部连接有平衡盘(51),平衡盘(51)上的前后左右四侧均连接有圆头插杆(52),圆头插杆(52)的底部均连接有锥形头(53);

灌溉组件(6)包括有总管(61)、阀门(62)和分管器(63),蓄水桶(2)的右侧下部连接有总管(61)并连通,总管(61)上连接有阀门(62),总管(61)的右端连接有分管器(63)并连通,水管(4)安装在分管器(63)的右侧并连通;

还包括有用于对雨水进行收集的集水组件(7),集水组件(7)包括有第一竖管(71)、导向套(72)、引导环(73)、导向管(74)、铰接座(75)、连接座(76)、骨架(77)、橡胶膜(78)和发条(79),蓄水桶(2)的上部中间连接有第一竖管(71)并连通,第一竖管(71)的顶部连接有导向套(72)并连通,导向套(72)的顶部连接有引导环(73),导向套(72)内滑动式连接有导向管(74),导向管(74)的顶部均匀间隔连接有铰接座(75),铰接座(75)的上部均转动式连接有连接座(76),连接座(76)与铰接座(75)之间连接有发条(79),连接座(76)的顶部均连接有骨架(77),骨架(77)之间连接有橡胶膜(78),引导环(73)卡住骨架(77);

还包括有用于控制橡胶膜(78)打开和关闭的闭合组件(8),闭合组件(8)包括有第二竖管(81)、漂浮环(82)、导线轮(83)、弹性绳(84)、连接盘(85)和弹簧(86),蓄水桶(2)的内底部中间连接有第二竖管(81),第二竖管(81)的上部滑动式连接有漂浮环(82),第二竖管(81)的下部转动式连接有导线轮(83),导向管(74)的底部连接有连接盘(85)并连通,连接盘(85)的底部中部与漂浮环(82)的底部右侧之间连接有弹性绳(84),弹性绳(84)绕过导线轮(83),连接盘(85)的顶部与导向套(72)的底部之间左右对称连接有弹簧(86)。

2.根据权利要求1所述的一种水利种植脐橙用节水灌溉装置,其特征在于,还包括有用于对弹性绳(84)进行限位的单向锁定组件(9),单向锁定组件(9)包括有斜口环(91)、安装管(92)、导线管(93)、铰接架(94)、摆动杆(95)、接触轮(96)、齿板(97)和弹片(98),漂浮环(82)的顶部连接有斜口环(91),第二竖管(81)的顶部连接有安装管(92),安装管(92)的内侧中部连接有导线管(93),弹性绳(84)滑动式贯穿导线管(93),导线管(93)的右侧上部连接有铰接架(94),铰接架(94)上转动式连接有摆动杆(95),摆动杆(95)的下部转动式连接有接触轮(96),接触轮(96)与斜口环(91)接触,摆动杆(95)的上部连接有齿板(97),齿板(97)往左运动能够卡住弹性绳(84),摆动杆(95)的左侧与导线管(93)的右侧之间连接有弹片(98)。

3.根据权利要求2所述的一种水利种植脐橙用节水灌溉装置,其特征在于,还包括有用于防止水管(4)发生堵塞的防堵组件(10),防堵组件(10)包括有多孔管(101)、补液管(102)和握杆(103),水管(4)的右侧下部连接有多孔管(101),水管(4)的右端连接有补液管(102)并连通,补液管(102)位于多孔管(101)内部,水管(4)的右侧下部连接有握杆(103)。

4.根据权利要求1所述的一种水利种植脐橙用节水灌溉装置,其特征在于,注水口(3)呈漏斗状。
