专利号: 2022106595814
申请人: 秦皇岛市禾采农业科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

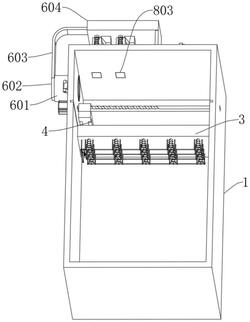

1.一种节能型农产品干燥设备,包括:

干燥箱(1)及设置在干燥箱(1)内部的烘干器(4),所述干燥箱(1)上铰链有防护门(2),所述干燥箱(1)的内部滑动连接有烘干过程中农产品放置的放置板(3),所述放置板(3)上放置有多个待干燥农产品(11);

其特征在于,还包括:

移动组件,所述移动组件用于烘干器(4)在干燥箱(1)的内部移动,且移动组件设置在干燥箱(1)的内部;所述移动组件包括固定在烘干器(4)一侧的连接板(501),所述连接板(501)上螺纹啮合连接有丝杆(502),所述干燥箱(1)的外部安装有用于丝杆(502)驱动的第一电机(503),所述连接板(501)上安装有导向杆(504),所述导向杆(504)安装在干燥箱(1)的内部;

负压节能组件,所述负压节能组件用于干燥箱(1)内部干燥处理过程中负压操作,所述负压节能组件包括安装在干燥箱(1)上的活塞管(601),所述活塞管(601)上滑动连接有活塞(602),所述活塞(602)远离干燥箱(1)的一端固定有L型推板(603),所述L型推板(603)的另一端固定有推动板(604),所述干燥箱(1)的上端设置有用于推动板(604)驱动的驱动组件;

干燥防氧化组件,所述干燥防氧化组件用于干燥箱(1)内部干燥处理时潮湿空气干燥及氧气吸收,所述干燥防氧化组件设置在干燥箱(1)的上端,所述干燥防氧化组件包括两个方形箱(801),两个所述方形箱(801)上开设有多个通孔(802),所述干燥箱(1)上固定有两个方形箱(801)上各个通孔(802)封堵的回形封堵板(803),两个所述方形箱(801)分别滑动连接在两个回形封堵板(803)上,所述回形封堵板(803)上设置有用于方形箱(801)滑动的滑动组件,两个所述方形箱(801)的内部分别设置有吸氧剂及除湿剂,所述推动板(604)上设置有用于两个方形箱(801)推动的推动组件;

防粘连组件及振动组件,所述防粘连组件包括滑动连接在放置板(3)上的多个T型推杆(1201),各个所述T型推杆(1201)的侧壁上套设有第二弹簧(1202),所述防粘连组件设置在放置板(3)上用于待干燥农产品(11)干燥处理过程中防止与放置板(3)粘连,所述振动组件设置在放置板(3)的下方用于烘干过程中部分待干燥农产品(11)振动,所述振动组件包括拉动组件,所述拉动组件包括设置在放置板(3)下端的拉绳(1701),在待干燥农产品(11)放置在各个T型推杆(1201)上并推动T型推杆(1201)滑动的过程中,通过各个T型推杆(1201)的滑动,对拉绳(1701)进行推动。

2.根据权利要求1所述的一种节能型农产品干燥设备,其特征在于:所述驱动组件包括固定在干燥箱(1)上端的第一安装板(701),所述第一安装板(701)上转动连接有螺纹杆(702),所述螺纹杆(702)上螺纹啮合连接有螺纹管(703),所述螺纹管(703)的另一端与推动板(604)相固定,所述第一安装板(701)及推动板(604)相对的一侧分别安装有滑动杆(704)及固定杆(705),所述滑动杆(704)滑动连接在固定杆(705)上,所述第一安装板(701)上安装有用于螺纹杆(702)驱动的第二电机(706)。

3.根据权利要求1所述的一种节能型农产品干燥设备,其特征在于:所述滑动组件包括固定在回形封堵板(803)两侧的第二安装板(901),两个所述第二安装板(901)上滑动连接有T型滑杆(902),两个所述T型滑杆(902)的一端固定有第一固定板(903),两个所述第一固定板(903)与方形箱(801)的侧壁相固定,两个所述T型滑杆(902)的侧壁上套设有第一弹簧(904);

所述推动组件包括固定在推动板(604)上的两个矩形板(1001),两个所述矩形板(1001)的一侧开设有第一斜面(1002),两个所述第一斜面(1002)分别与两个方形箱(801)相抵设置。

4.根据权利要求1所述的一种节能型农产品干燥设备,其特征在于:所述振动组件包括固定在放置板(3)下端的振动板(1301),所述放置板(3)的下端固定有撑板(1302),所述撑板(1302)上的滑动连接有撞杆(1303),所述撞杆(1303)的侧壁上固定有限位板(1304),所述撞杆(1303)的侧壁上套设有第三弹簧(1305),所述第三弹簧(1305)的两端分别与限位板(1304)及撑板(1302)相连接,所述放置板(3)的下端设置有用于撞杆(1303)间隙挤压的挤压组件。

5.根据权利要求4所述的一种节能型农产品干燥设备,其特征在于:所述挤压组件包括固定在放置板(3)下端的两个支撑板(1401),两个所述支撑板(1401)上转动连接有转轴(1402),所述转轴(1402)的一端固定有圆板(1403),所述圆板(1403)靠向撞杆(1303)的一侧环形阵列有多个推动销(1404),所述放置板(3)的下端设置有用于转轴(1402)单向传动的单向传动组件。

6.根据权利要求5所述的一种节能型农产品干燥设备,其特征在于:所述单向传动组件包括固定在转轴(1402)上的转动盘(1501),所述转动盘(1501)上环形阵列设置有多个传动块(1502),所述放置板(3)的下端设置有安装箱(1503),所述放置板(3)的下端设置有用于安装箱(1503)连接的连接组件,所述安装箱(1503)上滑动连接有条形板(1504),所述条形板(1504)上固定有多个用于传动块(1502)推动的推动块(1505),各个所述推动块(1505)的一侧开设有第二斜面(1506),所述安装箱(1503)的内部设置有多个用于条形板(1504)连接的第四弹簧(1507),各个所述T型推杆(1201)之间设置与用于安装箱(1503)拉动的所述拉动组件;

所述连接组件包括固定在放置板(3)下端的多个第三安装板(1601),各个所述第三安装板(1601)上滑动连接有T型杆(1602),各个所述T型杆(1602)的一端固定有第二固定板(1604),所述第二固定板(1604)与安装箱(1503)相固定,各个所述T型杆(1602)的侧壁上套设有第五弹簧(1603)。

7.根据权利要求6所述的一种节能型农产品干燥设备,其特征在于:所述拉动组件还包括设置在所述T型杆(1602)的两侧固定有第四安装板(1702),两个所述第四安装板(1702)固定在放置板(3)的下端,所述拉绳(1701)从各个T型推杆(1201)两侧的第四安装板(1702)常穿过并与T型推杆(1201)的下端相连接,所述拉绳(1701)呈S型绕设,所述拉绳(1701)的一端与放置板(3)的下端相固定,所述拉绳(1701)的另一端固定有拉板(1703),所述拉板(1703)与第二固定板(1604)固定;

所述放置板(3)的下端设置有用于拉绳(1701)传动过程中支撑的支撑组件,所述支撑组件包括固定在放置板(3)下端的支撑杆(1801),所述支撑杆(1801)上转动连接有转轮(1802),所述拉绳(1701)滑动连接在转轮(1802)上。
