1.三元可见光催化剂，其特征在于，所述三元可见光催化剂为CdIn2S4、MIL‑101、Ti12‑Cu4Br6三者复合的催化剂。

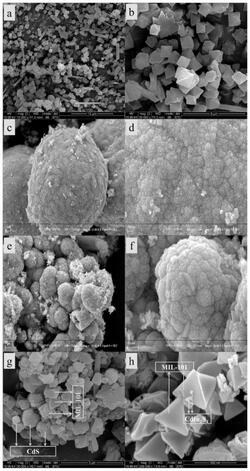

2.根据权利要求1所述的三元可见光催化剂，其特征在于，所述三元可见光催化剂的制备方法包括：A.制备CdIn2S4/MIL‑101：将MIL‑101、CdCl2、InCl3和水混合，搅拌4h以上，加入硫代乙酰胺，继续搅拌30min以上，110～135℃反应12～24h，自然冷却至室温，得到的黄绿色沉淀，洗涤干燥得到CdIn2S4/MIL‑101，所述MIL‑101、CdCl2、InCl3、水、硫代乙酰胺的质量比为：0.4～0.8:0.1831～0.2380:0.4432～0.5762:30～35:0.45～0.675；

B.制备CdIn2S4/MIL‑101/Ti12‑Cu4Br6：将CdIn2S4/MIL‑101，溴化铜和异丙醇混合，再加入钛酸四异丙酯，密封后在70～90℃反应60～84h，自然冷却至室温，将得到的固体洗涤干燥得CdIn2S4/MIL‑101/Ti12‑Cu4Br6；

CdIn2S4/MIL‑101、溴化铜、异丙醇、钛酸四异丙酯的质量体积比为：0.1～0.15g：0.085～0.102g：5～6mL：0.92～1mL。

3.根据权利要求2所述的三元可见光催化剂，其特征在于，所述MIL‑101、CdCl2、InCl3、水、硫代乙酰胺的质量比为：0.5～0.7：0.1831：0.4432：30：0.4500；优选为0.6：0.1831：

0.4432：30：0.4500。

4.根据权利要求2或3所述的三元可见光催化剂，其特征在于，A步骤所述洗涤干燥为用去离子水和乙醇分别洗涤三次，在40～60℃真空气氛下干燥24h以上；

B步骤所述的洗涤干燥为用异丙醇洗涤三次，置于室温下遮光自然晾干。

5.根据权利要求2或3所述的三元可见光催化剂，其特征在于，所述MIL‑101的制备方法包括如下步骤：将Cr(NO3)3、H2BDC、HF、水混合均匀后200～240℃下恒温反应6～10h后，自然冷却至室温，去除未反应的H2BDC，离心后得到的亮绿色沉淀物，将亮绿色沉淀物烘干，并分散到乙醇中，在100～120℃下恒温活化20～25h后，自然冷却至室温，再洗涤干燥得到纯净MIL‑101(Cr)；

所述Cr(NO3)3、H2BDC、HF、水的质量体积比优选为：1.43～1.50g：1～1.05g：0.3～

0.5ml：30～35ml；所述HF浓度优选为40％～50％；所述Cr(NO3)3与乙醇的质量体积比优选为

1.43～1.50：50～100mL。

6.如权利要求1～5任一项所述的三元可见光催化剂的制备方法，其特征在于，所述三元可见光催化剂的制备方法包括：A.制备CdIn2S4/MIL‑101：将MIL‑101、CdCl2、InCl3和水混合，搅拌4h以上，加入硫代乙酰胺，继续搅拌30min以上，110～135℃反应12～24h，自然冷却至室温，得到的黄绿色沉淀，洗涤干燥得到CdIn2S4/MIL‑101，所述MIL‑101、CdCl2、InCl3、水、硫代乙酰胺的质量比为：0.4～0.8:0.1831～0.2380:0.4432～0.5762:30～35:0.45～0.675；

B.制备CdIn2S4/MIL‑101/Ti12‑Cu4Br6：将CdIn2S4/MIL‑101，溴化铜和异丙醇混合，再加入钛酸四异丙酯，密封后在70～90℃反应60～84h，自然冷却至室温，将得到的固体洗涤干燥得CdIn2S4/MIL‑101/Ti12‑Cu4Br6；

CdIn2S4/MIL‑101、溴化铜、异丙醇、钛酸四异丙酯的质量体积比为：0.1～0.15g：0.085～0.102g：5～6mL：0.92～1mL。

7.根据权利要求6所述的三元可见光催化剂的制备方法，其特征在于，所述MIL‑101、CdCl2、InCl3、水、硫代乙酰胺的质量比为：0.5～0.7：0.1831：0.4432：30：0.4500；优选为

0.6：0.1831：0.4432：30：0.4500。

8.根据权利要求6或7所述的三元可见光催化剂的制备方法，其特征在于，A步骤所述洗涤干燥为用去离子水和乙醇分别洗涤三次，在40～60℃真空气氛下干燥24h以上；

B步骤所述的洗涤干燥为用异丙醇洗涤三次，置于室温下遮光自然晾干。

9.根据权利要求6或7所述的三元可见光催化剂的制备方法，其特征在于，所述MIL‑101的制备方法包括如下步骤：将Cr(NO3)3、H2BDC、HF、水混合均匀后200～240℃下恒温反应6～

10h后，自然冷却至室温，去除未反应的H2BDC，离心后得到的亮绿色沉淀物，将亮绿色沉淀物烘干，并分散到乙醇中，在100～120℃下恒温活化20～25h后，自然冷却至室温，再洗涤干燥得到纯净MIL‑101(Cr)；

所述Cr(NO3)3、H2BDC、HF、水的质量体积比优选为：1.43～1.50g：1～1.05g：0.3～

0.5ml：30～35ml；所述HF浓度优选为40％～50％；所述Cr(NO3)3与乙醇的质量体积比优选为

1.43～1.50：50～100mL。

10.如权利要求1～5任一项所述的三元可见光催化剂在光催化制氢中的应用。
