专利号: 2022106734554
申请人: 河南羚锐生物药业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

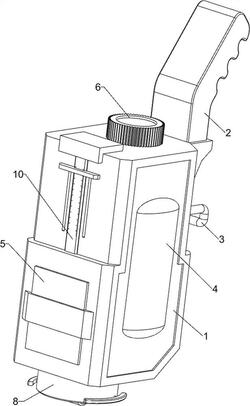

1.一种外用药膏防交叉感染涂抹装置,其特征在于,包括:外壳(1),外壳(1)后侧上部设置有把手(2);

挂扣(3),外壳(1)后侧中上部设置有挂扣(3);

防滑垫(4),外壳(1)左右两侧均设置有防滑垫(4);

装药组件(5),外壳(1)内下部设置有用于装取药物的装药组件(5);

挤压组件(6),外壳(1)上设置有用于挤压出药物的挤压组件(6);

挤压组件(6)包括:

第二导杆(601),外壳(1)内上部后侧设置有第二导杆(601);

第二活动架(602),第二导杆(601)上滑动式设置有第二活动架(602);

丝杆(603),外壳(1)内上部后侧转动式设置有丝杆(603),丝杆(603)位于第二导杆(601)前侧,第二活动架(602)与丝杆(603)螺纹式连接;

旋钮(604),丝杆(603)顶端设置有旋钮(604);

挤压板(605),第二活动架(602)前侧底部设置有用于将药膏挤出的挤压板(605),挤压板(605)与外壳(1)内前侧滑动式连接;

装药组件(5)包括:

第一导杆(501),外壳(1)内下部左右对称设置有第一导杆(501);

第一活动架(502),两个第一导杆(501)之间滑动式设置有第一活动架(502);

第一弹簧(503),第一活动架(502)后部左右两侧与外壳(1)之间均连接有第一弹簧(503);

放置架(504),第一活动架(502)前侧设置有放置架(504);

第一挡板(505),放置架(504)前侧设置有第一挡板(505);

置药筒(506),放置架(504)上滑动式设置有能够装取药膏的置药筒(506),置药筒(506)底部开有两个出料口;

还包括有能够避免药膏掉落的封口组件(7),封口组件(7)包括:第一支撑架(701),置药筒(506)底部设置有第一支撑架(701);

转动杆(702),第一支撑架(701)中部转动式设置有转动杆(702);

第二挡板(703),转动杆(702)左右两侧设置有能够防止药膏掉落的第二挡板(703),第二挡板(703)与置药筒(506)底部的出料口配合;

扭簧(704),转动杆(702)顶端与第一支撑架(701)之间连接有扭簧(704);齿轮(705),第二挡板(703)上设置有齿轮(705);

齿条(706),外壳(1)内右侧内壁下部设置有齿条(706),齿轮(705)与齿条(706)相互啮合;

还包括有用于将药膏均匀涂抹的涂抹组件(8),涂抹组件(8)包括:第二支撑架(801),外壳(1)底部设置有第二支撑架(801);

挡杆(803),第二支撑架(801)内部左右两侧均活动式设置有挡杆(803);

滚轮(802),左右两个挡杆(803)之间均滑动式设置有用于均匀涂抹药膏的滚轮(802);

第二弹簧(804),滚轮(802)与挡杆(803)之间均连接第二弹簧(804);

推杆(805),第二支撑架(801)左右两侧均前后对称滑动式设置有推杆(805),推杆(805)均与同侧的挡杆(803)接触;

第三弹簧(806),四个推杆(805)与第二支撑架(801)内部之间均连接有第三弹簧(806);

推板(807),同侧的两个推杆(805)之间均设置有推板(807);

进药管(808),外壳(1)内下部前后对称设置有进药管(808),进药管(808)与第二支撑架(801)和出料口贯通;

还包括有能够固定第一活动架(502)的锁定组件(9),锁定组件(9)包括:第三导杆(901),外壳(1)后侧的内壁下部设置有第三导杆(901);

卡杆(902),第三导杆(901)上左右对称滑动式设置有卡杆(902);

第四弹簧(903),两个卡杆(902)之间连接有第四弹簧(903);

第四导杆(904),外壳(1)后侧的内壁中下部左右对称设置有第四导杆(904);

第三活动架(905),两个第四导杆(904)之间滑动式设置有第三活动架(905);

第五弹簧(906),第三活动架(905)底部与同侧的第四导杆(904)下部之间连接有第五弹簧(906);

第一接触杆(907),第三活动架(905)左右两侧均设置有第一接触杆(907),第一接触杆(907)与外壳(1)滑动式连接,第一接触杆(907)均与同侧的卡杆(902)接触;

滑动杆(908),两个第一接触杆(907)顶端均滑动式设置有滑动杆(908);

第六弹簧(909),滑动杆(908)与同侧的第一接触杆(907)之间均连接有第六弹簧(909);

第二接触杆(910),外壳(1)后侧内部上部设置有第二接触杆(910),滑动杆(908)向上移动能够与第二接触杆(910)接触;

抬杆(911),第二活动架(602)后侧设置有抬杆(911),抬杆(911)移动能够与滑动杆(908)接触;

固定杆(912),第一活动架(502)上设置有固定杆(912),卡杆(902)能够卡住固定杆(912)。

2.按照权利要求1所述的一种外用药膏防交叉感染涂抹装置,其特征在于,还包括有便于工作人员了解药膏量的刻度组件(10),刻度组件(10)包括:第四活动架(1001),外壳(1)上部前侧滑动式设置有第四活动架(1001);

压杆(1002),外壳(1)内部前侧滑动式设置有压杆(1002),第四活动架(1001)与压杆(1002)顶端连接,挤压板(605)向下滑动能够推动压杆(1002)向下滑动;

第七弹簧(1003),第四活动架(1001)顶部左右两侧与外壳(1)之间均连接有第七弹簧(1003);

刻度板(1004),外壳(1)上部外壁上设置有便于工作人员判断药膏量的刻度板(1004),第四活动架(1001)与刻度板(1004)滑动式配合。

3.按照权利要求1所述的一种外用药膏防交叉感染涂抹装置,其特征在于,把手(2)上开有凹槽。

4.按照权利要求1所述的一种外用药膏防交叉感染涂抹装置,其特征在于,两个滑动杆(908)相互靠近的一侧为斜面。
