专利号: 2022106737321
申请人: 中山市韩加电器科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

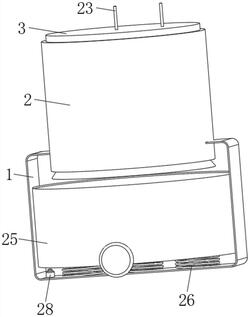

1.一种新生儿科专用奶瓶清洗杀菌烘干装置,其特征在于:包括起到固定支撑作用的底座(1),所述底座(1)的端部固定连接有对清洗液进行存储的存储管(2),所述存储管(2)的顶部可拆卸安装有用于对存储管(2)内部空间进行加热用的电加热密封盖(3)。

2.根据权利要求1所述的一种新生儿科专用奶瓶清洗杀菌烘干装置,其特征在于:所述存储管(2)的内壁固定连接有支架(4),所述支架(4)的端部固定连接有支撑框(5),所述支撑框(5)的上下表面均开设有限位通槽(51),两个所述限位通槽(51)的内壁均限位滑动连接有滑块(6),两个所述滑块(6)的相对面上定轴转动连接有由动力机构带动转动的转轴(7),所述转轴(7)的弧形轮廓上固定连接有保护壳(8),所述保护壳(8)的腔内设有固定在转轴(7)弧形轮廓上的离心摆块(9)。

3.根据权利要求2所述的一种新生儿科专用奶瓶清洗杀菌烘干装置,其特征在于:

所述保护壳(8)的弧形轮廓上固定连接有对待清洗奶瓶进行倒置插放用的撑杆(10),所述存储管(2)的底部开设有圆台形外轮廓的弧形凹槽且通过该凹槽密封卡合有圆台形密封块(11),所述圆台形密封块(11)的顶部固定连接有拉簧(12),所述拉簧(12)的顶部固定连接有固设在存储管(2)内壁上的支撑环(13);

靠近顶部所述滑块(6)上设有对将外部空气进行抽取并转化成臭氧的气体杀菌装置,所述气体杀菌装置包括固设在靠顶部的限位通槽(51)内壁中的两个储气管(14),两个所述储气管(14)的相对面均被贯穿并固定连接有活塞筒(15),所述活塞筒(15)的内壁轴向限位滑动连接有活塞板(16),两个所述活塞板(16)的相对面均固定连接有端部固定在滑块(6)上的活塞杆(17),所述储气管(14)的内壁自上而下安装有将外界空气自上而下进行导流的单向空气阀一(18)和单向空气阀二(19),所述储气管(14)的内壁固定连接有将储气管(14)内空气中的氧分子电离并在段时间内生成臭氧的臭氧发生器(20),两个所述活塞筒(15)的相背端均开设有通气口(21),所述活塞筒(15)内设有复位弹簧(22);

所述储气管(14)的顶部和底部分别固定连接有进气管(23)和出气管(24),所述进气管(23)的顶部贯穿电加热密封盖(3)的上表面并与电加热密封盖(3)密封卡合,所述出气管(24)的底部延伸至存储管(2)内的清洗液内。

4.根据权利要求3所述的一种新生儿科专用奶瓶清洗杀菌烘干装置,其特征在于:两个所述储气管(14)上靠近顶部的内壁均固定连接有对外部空气进行过滤的过滤网(141)。
