专利号: 2022106838939
申请人: 刘中明
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

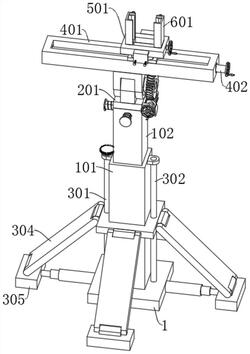

1.一种音乐直播现场用的直播设备牵引架的使用方法,其特征在于,包括:所述牵引架包括底座(1);

所述底座(1)顶部安装有支撑柱(101),且支撑柱(101)内部滑动设置有滑动柱(102);支撑柱(101)内部固定设置有衔接板(103),且衔接板(103)内部安装有螺纹杆A(104),且螺纹杆A(104)底端固定设置有锥形齿轮;所述滑动柱(102)顶部安装有连接机构(2),且连接机构(2)顶部安装有调节装置(4);所述支撑柱(101)外侧安装有支撑装置(3),且调节装置(4)顶部安装有第一夹持装置(5);所述支撑装置(3)包括:螺纹杆B(301)、竖杆(302)与滑动架(303);螺纹杆B(301)外侧配合安装有轴承,且轴承配合安装于支撑柱(101)外侧;竖杆(302)安装于支撑柱(101)外侧;滑动架(303)滑动设置于支撑柱(101)外侧,且滑动架(303)内部通过螺纹连接设置有螺纹杆B(301),并且滑动架(303)内部滑动设置有竖杆(302);所述第一夹持装置(5)顶部安装有第二夹持装置(6);

所述支撑柱(101)底侧内部安装有横杆(105);横杆(105)后端安装有电机装置,且电机装置固定设置于底座(1)顶部;横杆(105)顶端固定设置有锥形齿轮A(106),且锥形齿轮A(106)与螺纹杆A(104)底端锥形齿轮相啮合;

所述滑动柱(102)内部通过螺纹连接设置有螺纹杆A(104),且滑动柱(102)顶部滑动设置有滑动杆(107);滑动杆(107)数量设置为四组,且滑动杆(107)两组之间呈对称设置;滑动杆(107)后端与滑动柱(102)外侧之间设置有弹簧件,且滑动杆(107)前端顶部设置为斜边结构;

所述连接机构(2)包括:连接架(201)、连接孔(202)与辅助杆(203);连接架(201)设置于滑动柱(102)顶部,且连接架(201)底部滑动设置于滑动柱(102)顶部内侧;连接孔(202)开设于连接架(201)底侧内部,且连接孔(202)内部滑动设置有滑动杆(107);辅助杆(203)滑动设置于连接架(201)底侧内部,且辅助杆(203)顶端与连接架(201)内部之间设置有弹簧件,并且辅助杆(203)底端与滑动柱(102)内部相贴合;

所述连接机构(2)还包括:蜗杆(204)、连接轴(205)与固定架(206);蜗杆(204)外侧配合安装有轴承,且轴承配合安装于连接架(201)外侧,并且蜗杆(204)顶端安装有手轮;连接轴(205)外侧配合安装有轴承,且轴承配合安装于连接架(201)内部;连接轴(205)顶端固定设置有蜗轮,且蜗轮与蜗杆(204)相啮合;固定架(206)固定设置于连接轴(205)外侧;

所述支撑装置(3)还包括:连接板(304)、支撑板(305)与多级伸缩杆(306);连接板(304)转动设置于滑动架(303)外侧,且连接板(304)数量设置为四组,并且连接板(304)两组之间呈对称设置;支撑板(305)转动设置于连接板(304)底部;多级伸缩杆(306)通过螺纹连接设置于底座(1)外侧,且多级伸缩杆(306)通过螺纹连接设置于支撑板(305)外侧;

所述调节装置(4)包括:调节架(401)、螺纹杆C(402)、调节块(403)、固定轴(404)与固定齿轮(405);调节架(401)固定设置于固定架(206)顶部;螺纹杆C(402)安装于调节架(401)内部,且螺纹杆C(402)顶端设置有手轮;调节块(403)滑动设置于调节架(401)内侧,且调节块(403)内部通过螺纹连接设置有螺纹杆C(402);固定轴(404)固定设置于调节块(403)顶侧内部;固定齿轮(405)固定设置于固定轴(404)外侧;

所述第一夹持装置(5)包括:夹持架(501)、双头螺杆(502)、夹持块(503)、限位架(504)、限位杆(505)与限位板(506);夹持架(501)安装于固定轴(404)外侧;双头螺杆(502)安装于夹持架(501)内部,且双头螺杆(502)顶端安装有手轮;夹持块(503)滑动设置于夹持架(501)内部,且夹持块(503)内部通过螺纹连接设置有双头螺杆(502);夹持块(503)数量设置为两组,且夹持块(503)两组之间呈对称设置;限位架(504)固定设置于夹持架(501)两侧;限位杆(505)滑动设置于限位架(504)内部,且限位杆(505)后端与限位架(504)外侧之间设置有弹簧件;限位板(506)固定设置于限位杆(505)顶端,且限位板(506)内侧设置有轮齿结构,并且限位板(506)内侧轮齿结构与固定齿轮(405)相啮合;

所述第二夹持装置(6)包括:竖板(601),夹持杆(602)与夹板(603);竖板(601)固定设置于夹持块(503)顶部,且竖板(601)数量设置为两组,并且竖板(601)两组之间呈对称设置;夹持杆(602)滑动设置于竖板(601)内部,且夹持杆(602)后端与竖板(601)外侧之间设置有弹簧件;夹板(603)固定设置于夹持杆(602)顶端,且夹板(603)内侧设置为斜边结构;

使用时,使连接架(201)底部滑入滑动柱(102)顶部内侧,当连接架(201)对滑动杆(107)进行挤压时,滑动杆(107)通过其顶部斜边结构向滑动柱(102)外侧滑动,当连接架(201)到达指定位置时,弹簧件带动滑动杆(107)滑入连接孔(202)内部;辅助杆(203)通过弹簧件向上顶动连接架(201),使滑动杆(107)底部与连接孔(202)底部紧密贴合,从而使连接架(201)有效固定;将直播设备放置于两组竖板(601)之间;转动双头螺杆(502),双头螺杆(502)带动两组夹持块(503)同时反方向移动;夹持块(503)带动两组竖板(601)同时反方向移动;从而使竖板(601)内侧与直播设备两侧相贴合;当直播设备对夹板(603)进行挤压时,夹板(603)通过内侧斜边结构向后滑动,当竖板(601)内侧与直播设备两侧相贴合时,弹簧件通过夹持杆(602)带动夹板(603)向前移动,使得夹板(603)内侧与直播设备后侧相贴合,从而使得直播设备固定;将多级伸缩杆(306)通过螺纹连接安装于支撑板(305)与底座(1)之间;启动电机装置带动横杆(105)转动,横杆(105)通过锥形齿轮A(106)配合螺纹杆A(104)底部锥形齿轮带动螺纹杆A(104)转动;螺纹杆A(104)带动滑动柱(102)上下移动;从而使得直播设备高度得到调节;有利于避免采用手动的方式进行高度调节,导致直播设备出现晃动的现象;转动螺纹杆B(301),螺纹杆B(301)通过竖杆(302)带动滑动架(303)上下滑动,滑动架(303)通过多级伸缩杆(306)配合连接板(304)带动支撑板(305)向外或向内水平滑动;起到了根据直播设备的高度,对支撑面积进行调节的作用;有利于防止因直播设备高度过高,导致直播设备在使用时出现晃动的现象;转动螺纹杆C(402),螺纹杆C(402)带动调节块(403)在调节架(401)内侧滑动;从而使得直播设备水平移动;起到了对直播设备进行水平移动的作用;有利于增大直播范围;转动蜗杆(204),蜗杆(204)通过连接轴(205)顶端蜗轮带动连接轴(205)转动,连接轴(205)通过固定架(206)带动调节架(401)竖向转动,从而使得直播设备竖向角度得到调整;转动夹持架(501),夹持架(501)通过限位架(504)配合限位杆(505)带动限位板(506)转动,限位板(506)通过其内侧轮齿结构配合固定齿轮(405)向外滑动,当夹持架(501)带动直播设备转动到指定角度时,弹簧件通过限位杆(505)带动限位板(506)向内滑动,使得限位板(506)内侧轮齿结构与固定齿轮(405)相啮合,从而使得夹持架(501)固定。
