专利号: 2022106982268
申请人: 广州市第一市政工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

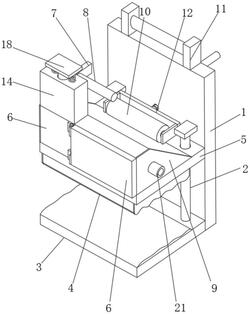

1.一种用于建筑屋顶防水卷材的紧固装置,包括安装板(1),其特征在于,所述安装板(1)的一侧面靠近底端处固定连接有第一夹板(3),所述第一夹板(3)的顶端固定连接有一对对称的导向杆(2),所述第一夹板(3)的上方设置有第二夹板(5),所述第二夹板(5)的底端开设有导向孔,所述导向孔与导向杆(2)滑动连接,所述第二夹板(5)的顶端固定连接有梯形座(9),所述梯形座(9)的内部开设有空腔,所述空腔内设置有报警系统,所述梯形座(9)的顶端固定连接有固定板(14),所述安装板(1)的一侧面开设有螺纹通孔,所述螺纹通孔内螺纹连接有推动螺杆(13),所述推动螺杆(13)的一端转动连接有安装框(12),所述安装框(12)的内侧转动连接有辊轴(10),所述第一夹板(3)的顶端设置有橡胶层,所述第二夹板(5)的底端固定连接有褶皱气囊(4);

所述梯形座(9)的一侧面开设有负压孔(901),所述梯形座(9)一侧面铰接有铰接板(6),所述梯形座(9)的底端与第二夹板(5)的顶端开设有对齐的连通孔(20),所述梯形座(9)面向铰接板(6)的一侧面由磁吸材料制成,所述梯形座(9)的一侧面安装有单向阀(21),所述梯形座(9)的内侧底端固定连接有弹性膜(22),所述铰接板(6)的一侧面开设有凹槽,所述凹槽内固定连接有磁性板(19),所述固定板(14)的一侧面开设有滑槽(1401),所述滑槽(1401)的顶端开设有限位孔,所述滑槽(1401)内滑动连接有滑块(15),所述滑块(15)的一侧面固定连接有连接板(7),所述连接板(7)的一侧面固定连接有插销(8),所述限位孔内滑动连接有限位销(18),所述限位销(18)的底端固定连接有橡胶垫(16),所述限位销(18)的顶端固定连接有紧固弹簧(17),所述紧固弹簧(17)的底端与固定板(14)的顶端固定连接。

2.根据权利要求1所述的一种用于建筑屋顶防水卷材的紧固装置,其特征在于:所述固定板(14)的顶端固定连接有提手(11),所述推动螺杆(13)的一端固定连接有旋转把手。

3.根据权利要求1所述的一种用于建筑屋顶防水卷材的紧固装置,其特征在于:所述报警系统包括安装在空腔内的气压传感器、单片机、无线通讯模块、编码器和GPRS模块以及设置在维护人员处的监控中心,所述GPRS模块与监控中心建立信息传输连接,所述梯形座(9)的一侧面设置开关,所述空腔内设置有电源,所述电源、气压传感器、单片机、无线通讯模块、编码器和GPRS模块与开关通过导线串联成回路。
