1.一种木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于包括以下步骤：步骤1：将PFW分散于乙醇和乙酸乙酯的混合溶液中，经过搅拌和机械破碎处理后加入MXene，再通过均匀化处理后得到MXene/PFW润滑添加剂；

步骤2：将杨木粉与一定量的氯化胆碱、草酸混合并在高温加热条件下充分搅拌溶解，直至形成粘稠液体A后加入去离子水继续搅拌均匀；

步骤3：对上述液体A进行过滤、洗涤、超声破碎处理后获得浆料B，然后将步骤1得到的MXene/PFW润滑添加剂加入浆料B，并持续搅拌均匀即获得LC‑MXene/PFW前驱体浆料；

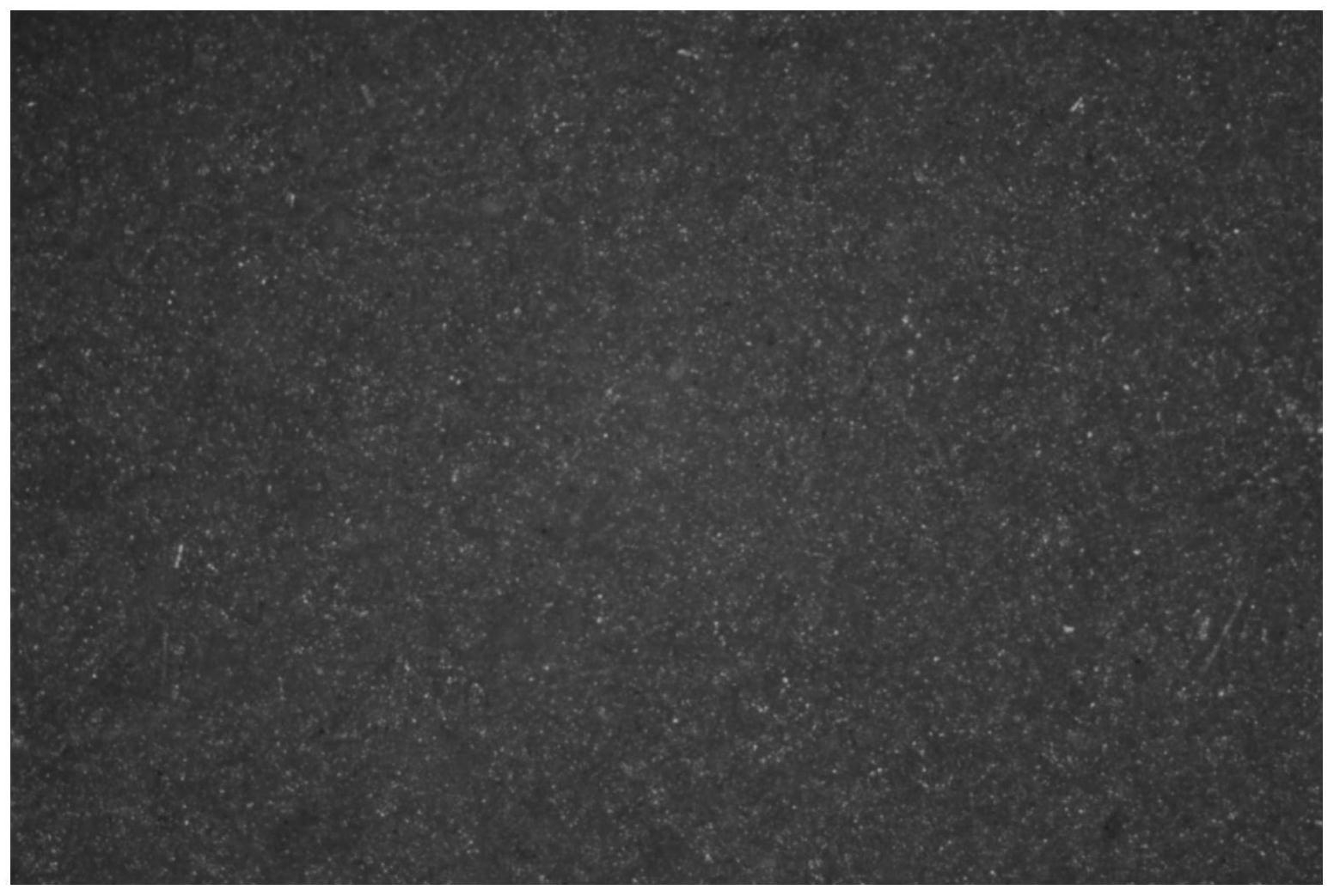

步骤4：将LC‑MXene/PFW前驱体浆料通过真空抽滤制成薄膜，并在室温下自然烘干，得到木质纤维素‑MXene/聚四氟蜡限域自润滑材料。

2.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤1中PFW的质量与乙醇的体积、乙酸乙酯的体积比以及MXene的质量比为（1.5‑2.5g）﹕（10‑20mL）﹕（10‑20mL）﹕（30‑40mg）。

3.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤1中搅拌时间为10min，机械破碎处理时间为10min。

4.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤1中均匀化处理为60 ℃加热搅拌36小时。

5.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤2中氯化胆碱和草酸的摩尔比为1﹕（1‑2），杨木粉与氯化胆碱和草酸质量总量的质量比为1﹕（15‑20）。

6.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤2中氯化胆碱、草酸和杨木粉混合后加热温度为100‑120 ℃，加热时间为3‑5小时。

7.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤2中粘稠液体A与去离子水的体积比为1﹕（10‑15），搅拌时间为2‑3小时。

8.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤3中超声破碎处理时间为30‑60min，制备浆料B的分散剂为水，浆料B浓度为12.0‑14.0mg/mL；MXene/PFW润滑添加剂与浆料B的体积比为1﹕（7‑10）。

9.根据权利要求1所述的木质纤维素‑MXene/聚四氟蜡限域自润滑材料的制备方法，其特征在于：所述步骤3中搅拌时间为48‑60小时。

10.根据权利要求1‑9任一项制备方法制得的木质纤维素‑MXene/聚四氟蜡限域自润滑材料，其特征在于：木质纤维素‑MXene/聚四氟蜡三元复合物结构体系中具有再生木质素‑纤维素通过氢键和分子间作用力形成的相互纠缠的网络结构。
