专利号: 202210719163X
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

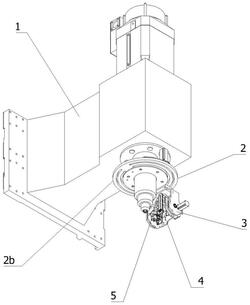

1.一种加工中心智能除屑装置,其特征在于,包括加工中心本体(1)、转动调节装置(2)、第一摆动机构(3)、第二摆动机构(4)和冲洗装置(5);转动调节装置(2)同轴套设安装于加工中心本体(1)工作端;第一摆动机构(3)呈竖直状态设置于转动调节装置(2)的正下方;第一摆动机构(3)的顶部与转动调节装置(2)滑动配合连接;第二摆动机构(4)呈竖直状态固定安装于第一摆动机构(3)输出端中部;冲洗装置(5)可拆卸的设置于第二摆动机构(4)输出端;冲洗装置(5)的冲洗方向竖直朝向地面设置;

转动调节装置(2)包括第一连接架(2a)、引导盘(2b)、调节轨(2c)、引导轨(2d)、旋转驱动器(2e)和调节盘(2f);引导盘(2b)通过第一连接架(2a)固定安装于加工中心本体(1)工作端处,引导盘(2b)同轴设置于第一连接架(2a)正下方向;调节轨(2c)和引导轨(2d)自内而外同轴贯穿开设于引导盘(2b)表面;旋转驱动器(2e)固定安装于第一连接架(2a)外壁,旋转驱动器(2e)的输出轴竖直朝向引导盘(2b)方向设置;调节盘(2f)同轴可转动的设置于引导盘(2b)中部;调节盘(2f)的驱动端与旋转驱动器(2e)的输出端啮合传动连接;

第一摆动机构(3)包括调节架(3a)、第一摆动架(3b)和第一往复摆动驱动器(3c);调节架(3a)呈竖直状态设置于引导盘(2b)的正下方,调节架(3a)的顶部与调节轨(2c)和引导轨(2d)滑动配合连接;第一摆动架(3b)可转动的设置于调节架(3a)的底部;第一往复摆动驱动器(3c)固定安装于调节架(3a)一侧;第一往复摆动驱动器(3c)的输出轴穿过调节架(3a)与第一摆动架(3b)端部啮合传动连接;

第二摆动机构(4)包括第二连接架(4a)、第二固定架(4b)、第二摆动架(4c)、滑轨(4d)、第二转轴(4e)、第三固定架(4f)和第二往复摆动驱动机构(4g);第二连接架(4a)横跨设置于第一摆动架(3b)之间;第二固定架(4b)呈竖直状态固定安装于第二连接架(4a)中部;第二摆动架(4c)通过第二转轴(4e)可转动的设置于第二固定架(4b)上,所述第二摆动架(4c)呈长圆形设置,滑轨(4d)贯穿开设于第二摆动架(4c)上半段;第二往复摆动驱动机构(4g)通过第三固定架(4f)固定安装于第二固定架(4b)背部,第二往复摆动驱动机构(4g)的输出端穿过第二固定架(4b)朝向第二摆动架(4c)方向设置并与滑轨(4d)滑动配合连接。

2.根据权利要求1所述的一种加工中心智能除屑装置,其特征在于,旋转驱动器(2e)包括齿环(2e1)、第一固定架(2e2)、第一伺服电机(2e3)和第一齿轮(2e4);齿环(2e1)同轴固定安装于调节盘(2f)上,第一伺服电机(2e3)通过第一固定架(2e2)固定安装于第一连接架(2a)的一侧;第一齿轮(2e4)同轴固定安装于第一伺服电机(2e3)输出端;第一齿轮(2e4)与齿环(2e1)啮合传动连接。

3.根据权利要求2所述的一种加工中心智能除屑装置,其特征在于,调节盘(2f)包括第一轴承(2f1)、凸部(2f2)和卡口(2f3);调节盘(2f)通过第一轴承(2f1)同轴可转动的设置于引导盘(2b)中部,凸部(2f2)固定安装于调节盘(2f)边缘一侧,所述凸部(2f2)上还贯穿开设有一个卡口(2f3)。

4.根据权利要求3所述的一种加工中心智能除屑装置,其特征在于,调节架(3a)包括驱动柱(3a1)、引导柱(3a2)、限位块(3a3)和滚珠(3a4);驱动柱(3a1)呈竖直状态设置于调节架(3a)的顶部;驱动柱(3a1)的顶部插入调节轨(2c)内设置,并与调节轨(2c)滑动配合连接,引导柱(3a2)呈竖直状态设置于引导柱(3a2)的一侧,限位块(3a3)的顶部插入引导轨(2d)内设置,并与引导轨(2d)滑动配合连接;限位块(3a3)呈水平状态固定安装于引导柱(3a2)的顶部,所述限位块(3a3)的下表面还设置有四个呈矩形阵列设置的滚珠(3a4)。

5.根据权利要求4所述的一种加工中心智能除屑装置,其特征在于,第一往复摆动驱动器(3c)包括第二伺服电机(3c1)、第二齿轮(3c2)和第三齿轮(3c3);第二伺服电机(3c1)固定安装于调节架(3a)的一侧;第二齿轮(3c2)同轴固定安装于第二伺服电机(3c1)的输出端;第三齿轮(3c3)同轴固定安装于第一摆动架(3b)的一端;第二齿轮(3c2)和第三齿轮(3c3)啮合传动连接。

6.根据权利要求5所述的一种加工中心智能除屑装置,其特征在于,第二往复摆动驱动机构(4g)包括第三伺服电机(4g1)、驱动盘(4g2)和凸柱(4g3);第三伺服电机(4g1)通过第三固定架(4f)固定安装于第二固定架(4b)的背部;第三伺服电机(4g1)的输出轴穿过第二固定架(4b)朝向第二摆动架(4c)方向设置,驱动盘(4g2)同轴固定安装于第三伺服电机(4g1)输出轴;凸柱(4g3)垂直设置于驱动盘(4g2)表面,凸柱(4g3)靠近驱动盘(4g2)的边缘设置,凸柱(4g3)插入滑轨(4d)内部设置并与滑轨(4d)滑动配合连接。

7.根据权利要求6所述的一种加工中心智能除屑装置,其特征在于,冲洗装置(5)包括安装架(5a)、喷头(5b)、过滤仓(5c)、接入管(5d)和连接管(5e);喷头(5b)通过安装架(5a)固定安装于第二摆动架(4c)下半段上;过滤仓(5c)设置于喷头(5b)正上方;过滤仓(5c)的出液口和喷头(5b)的进液口通过连接管(5e)连通设置;所述过滤仓(5c)的顶部还设置有一个接入管(5d)。
