专利号: 2022107230386
申请人: 广东众安建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

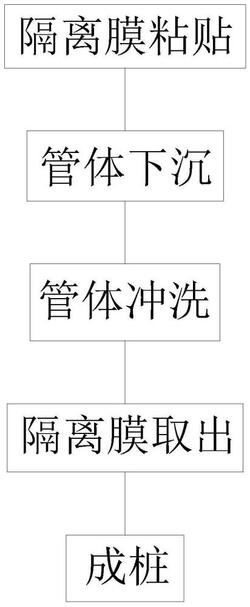

1.一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于,包括如下步骤:

隔离膜粘贴:在管体的内壁上粘贴隔离膜,隔离膜的温度达到设定温度时隔离膜脱离管体的内壁;

管体下沉:钻机就位,管体套上钻杆,用钻机上的夹具夹紧管体,钻杆前端安装扩翼钻头,调整好钻杆的位置和垂直度;然后扩翼钻头向下钻进,钻杆带动管体下沉,直至设计标高,停止钻进,将钻杆和扩翼钻头从管体内退出;

管体冲洗:向管体内通入水对管体内进行冲洗,并排出管体冲洗产生的泥浆和水;

隔离膜取出:对隔离膜进行加热,直至隔离膜的温度不小于设定温度,此时隔离膜与管体的内壁脱离,然后将隔离膜从管体内取出,并抽出管体内的泥土;

成桩:向管体内灌注混凝土,同时向管体外壁与桩孔之间的间隙注浆;当混凝土从管体的孔口端满溢而出时,停止灌注混凝土;水泥浆返出地面达到设定浓度时,停止注浆,桩体完成。

2.根据权利要求1所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于,隔离膜的粘贴方法为:1)在管体的内壁涂抹一层胶水,胶水的温度达到设定温度时,胶水没有粘性;2)将隔离膜用胶带粘贴在辊轴上,然后使用辊轴将隔离膜卷起,并用胶带粘贴隔离膜的端口的两端;3)将辊轴从管体的内部贯穿,断开隔离膜的端口处的胶带,抓住隔离膜的端口的两侧将隔离膜的端口粘贴到管体的内壁上,然后辊轴沿着管体的内壁滚一圈,将隔离膜粘贴到管体的内壁上,最后断开隔离膜和辊轴之间的胶带,完成隔离膜的粘贴。

3.根据权利要求2所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于:隔离膜粘贴完成后,采用封口胶带对隔离膜的两端的对接处进行封口。

4.根据权利要求1所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于:隔离膜采用PVC胶面材料制成。

5.根据权利要求1所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于:隔离膜取出步骤中,采用温度超过设定温度的热水对隔离膜进行加热,隔离膜从管体的内壁脱落后,先将管体内的泥浆和水抽出,再将隔离膜取出。

6.根据权利要求1所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于:管体冲洗步骤中,向管体内通入水前,先排出管体底部的泥土,然后使用气管向管体的底部吊入气囊,气囊到达管体的底部后,通过气管向气囊充气使得气囊膨胀封闭管体的底部,将隔离膜从管体内取出之前,将气囊中的气排出,取出气囊。

7.根据权利要求1所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于:隔离膜取出步骤中,通过夹持器将隔离膜从管体内取出,夹持器包括气动夹和长杆,气动夹安装于长杆的一端,气动夹连接有软管,软管连接有气泵。

8.根据权利要求7所述的一种扩翼式钻进跟管桩桩侧注浆施工方法,其特征在于:隔离膜取出步骤中,通过电筒辅助气动夹夹住隔离膜,当取出深处的隔离膜时,通过电筒和望远镜辅助气动夹夹住隔离膜。
